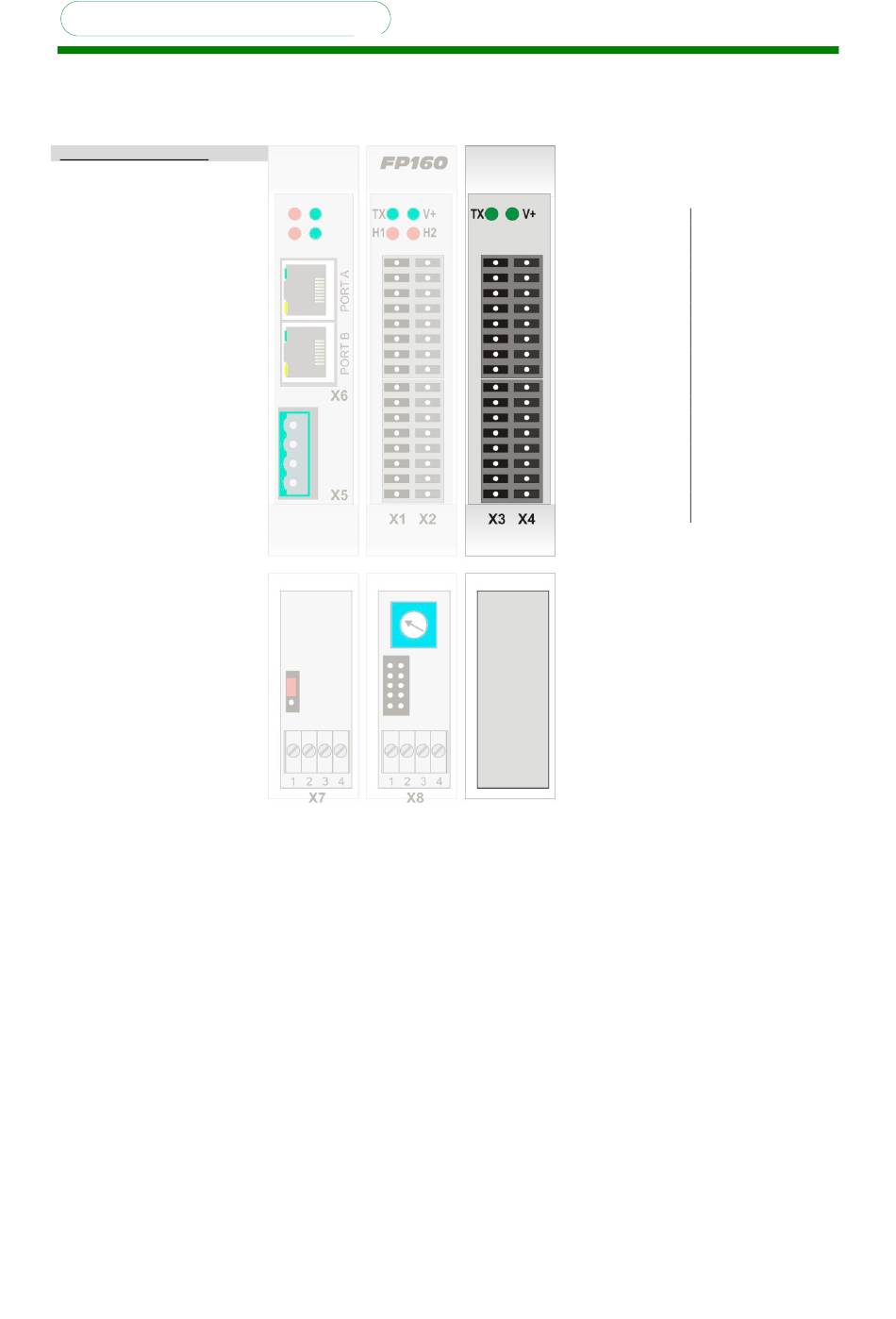

2.6 FP160 Cx16E, FP160 Cx16E: Zonen 9-16

Zonen 1 – 8 wie FP160 x08E
Stand 11/15-0113
GmbH
Benutzerhandbuch FP160
TX: Busy V+: Power
Fühlereingänge Fühlereingänge
Sensor 9(-) X3.1 X4.1 Sensor 9(+)
Sensor 10(-) X3.2 X4.2 Sensor 10(+)
Sensor 11(-) X3.3 X4.3 Sensor 11(+)
Sensor 12(-) X3.4 X4.4 Sensor 12(+)
Sensor 13(-) X3.5 X4.5 Sensor 13(+)
Sensor 14(-) X3.6 X4.6 Sensor 14(+)
Sensor 15(-) X3.7 X4.7 Sensor 15(+)
Sensor 16(-) X3.8 X4.8 Sensor 16(+)
24VDC Ausgänge 24VDC Ausgänge
Heizen Zone 9 X3.9 X4.9 Kühlen Zone 9 *)
Heizen Zone 10 X3.10 X4.10 Kühlen Zone 10 *)
Heizen Zone 11 X3.11 X4.11 Kühlen Zone 11 *)
Heizen Zone 12 X3.12 X4.12 Kühlen Zone 12 *)
Heizen Zone 13 X3.13 X4.13 Kühlen Zone 13 *)
Heizen Zone 14 X3.14 X4.14 Kühlen Zone 14 *)
Heizen Zone 15 X3.15 X4.15 Kühlen Zone 15 *)
Heizen Zone 16 X3.16 X4.16 Kühlen Zone 16 *)
*) Kühlausgang, wenn Parameter Nr. 12 < „0"
