Benutzerhandbuch FP160

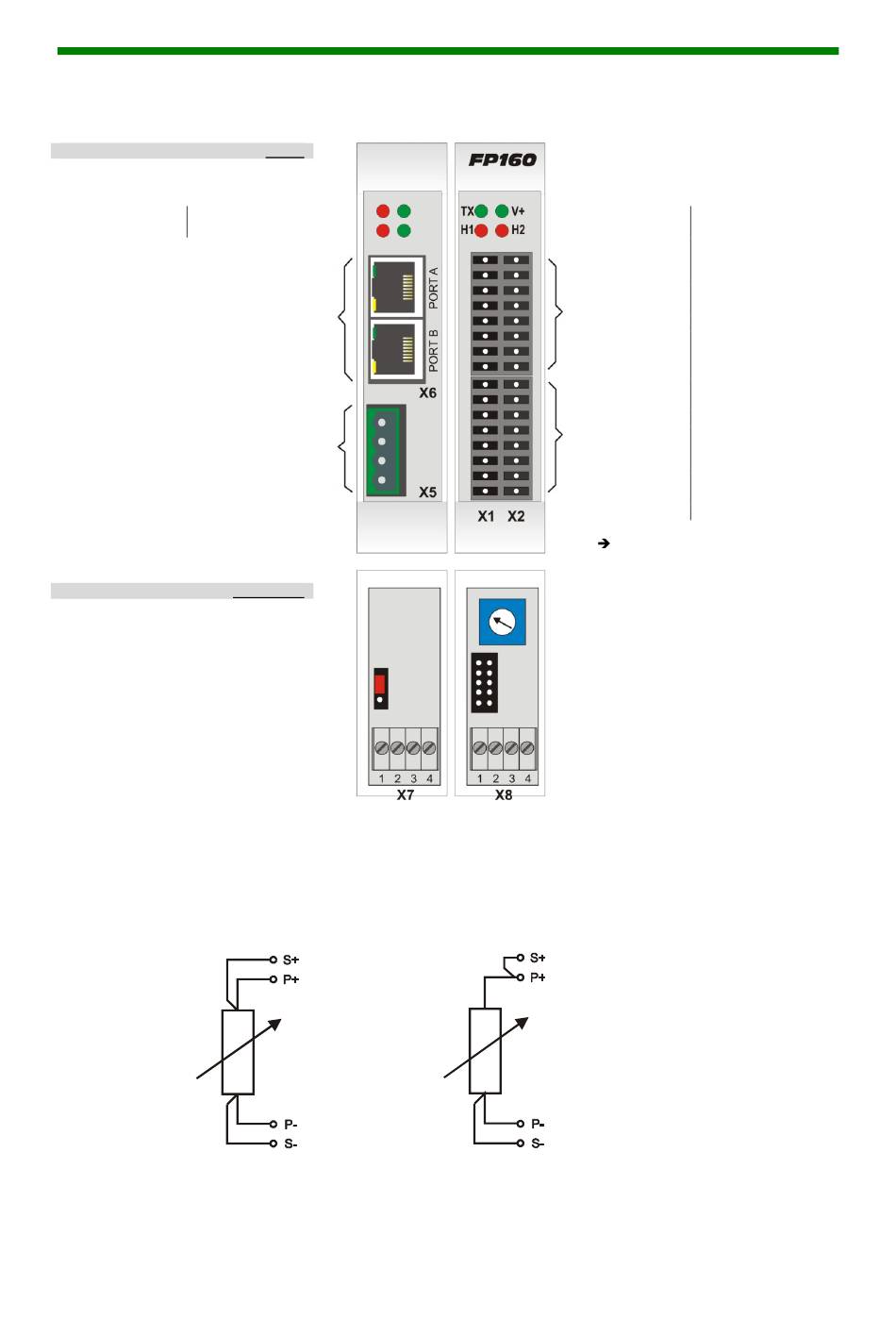

2.5 FP160 CP4L4E: 4Zonen Pt100/4L Regler mit Option „Real Time Ethernet"
(Profinet oder Sercos)
ALM: Alarm
SYS OK
CRT: Bus Funktion
CGN
Real Time Ethernet
(ProfiNet, Sercos,...)
Kontaktausgänge
Konfigurationsjumper
24V Steuereingänge
+/-24V oder 24VAC Eingang 1 X7.1
-/+24V oder 24VAC Eingang 1 X7.2
+/-24V oder 24VAC Eingang 2 X7.3
-/+24V oder 24VAC Eingang 2 X7.4
Die Steuereingänge sind sowohl für DC-Signale ohne Berücksichtigung der Polarität als
auch für AC-Signale geeignet.
2.5.1 Ersatzschaltbilder Pt100/4-Leiter
4-Leiter:
Die Messeingänge S+ und S- müssen belegt oder gebrückt werden.
Seite 10
FRONT
X5.13
X5.14
X5.23
X5.24
UNTERSEITE
3-Leiter:
TX: Busy
V+: Power
H1: System Fault
H2: Störung
Fühlereingänge
Fühlereingänge
Pt100 1(P+) X1.1
X2.1 1(S+)
Pt100 1(P-) X1.2
X2.2 1(S-)
Pt100 2(P+) X1.3
X2.3 2(S+)
Pt100 2(P-) X1.4
X2.4 2(S-)
Pt100 3(P+) X1.5
X2.5 3(S+)
Pt100 3(P-) X1.6
X2.6 3(S-)
Pt100 4(P+) X1.7
X2.7 4(S+-)
Pt100 4(P-) X1.8
X2.8 4(S-)
24VDC Ausgänge
24VDC Ausgänge
Heizen Zone 1 X1.9
X2.9 LO-Alarm
Heizen Zone 2 X1.10
X2.10 Hi-Alarm
Heizen Zone 3 X1.11
X2.11 DEV-Alarm
Heizen Zone 4 X1.12
X2.12 SYS-Alarm
Heizen Zone 5 X1.13
Heizen Zone 6 X1.14
Heizen Zone 7 X1.15
Heizen Zone 8 X1.16
Heizen 5..8 nur bei FP160 CP4L8E
Adresse
Service
(hinter Abdeckplatte)
24VDC Versorgung für die Ausgänge
X8.1 +24V
X8.2 NC
X8.3 NC
X8.4 0V
Version 1.0
