Benutzerhandbuch FP160

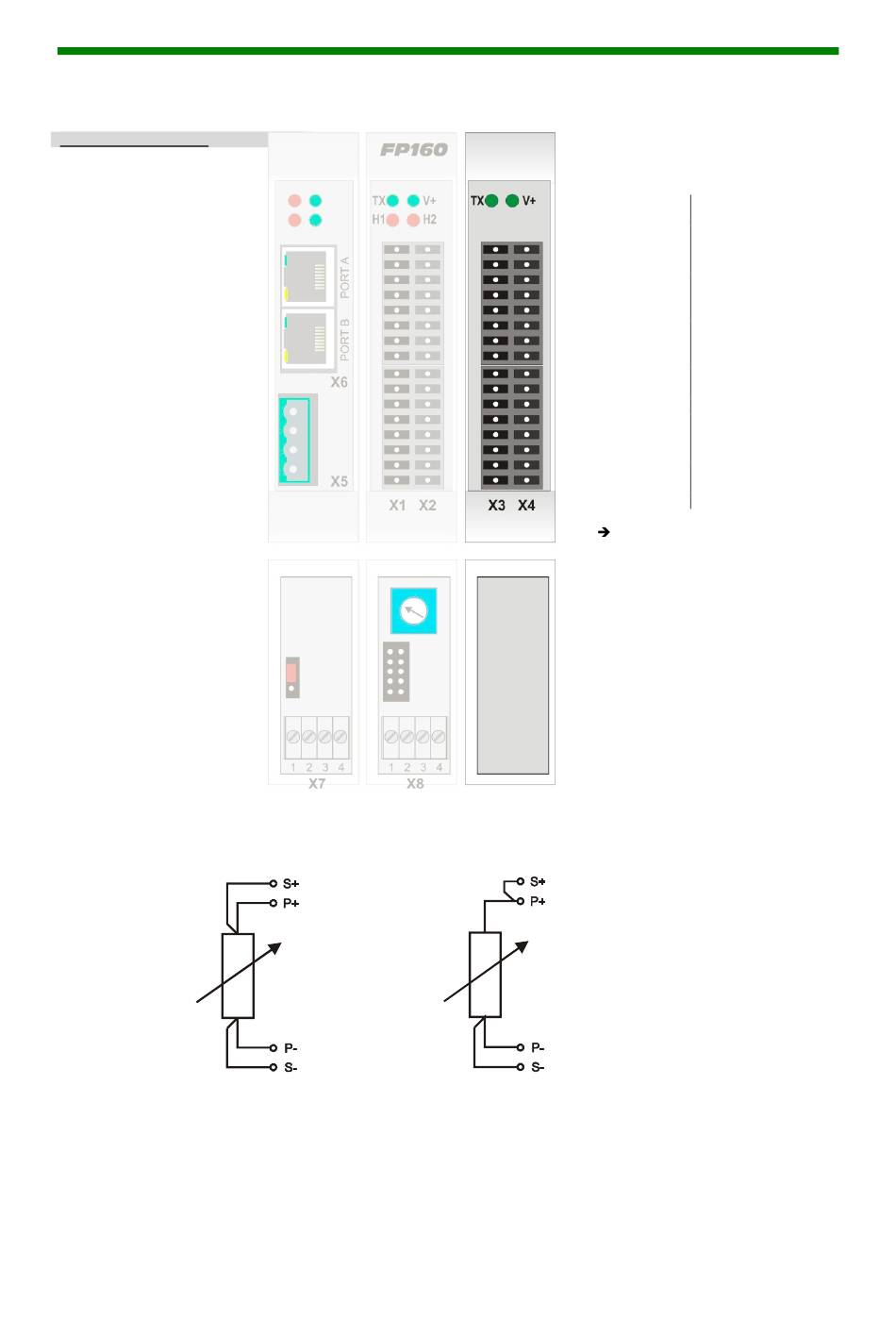

2.7 FP160 CP4L8, FP160 CP4L8E: Zonen 5-8 Pt100/4L

Zonen 1 – 8 wie FP160 x08E

2.7.1 Ersatzschaltbilder Pt100/4-Leiter

4-Leiter:
Die Messeingänge S+ und S- müssen belegt oder gebrückt werden.
Seite 12
3-Leiter:
TX: Busy V+: Power
Fühlereingänge Fühlereingänge
Pt100 5(P+) X3.1 X4.1 5(S+)
Pt100 5(P-) X3.2 X4.2 5(S-)
Pt100 6(P+) X3.3 X4.3 6(S+)
Pt100 6(P-) X3.4 X4.4 6(S-)
Pt100 7(P+) X3.5 X4.5 7(S+)
Pt100 7(P-) X3.6 X4.6 7(S-)
Pt100 8(P+) X3.7 X4.7 8(S+)
Pt100 8(P-) X3.8 X4.8 8(S-)
24VDC Ausgänge 24VDC Ausgänge
Heizen Zone 5..8: X1.13..X1.16
Version 1.0
