Benutzerhandbuch FP160
2 Hardwareaufbau
Der Temperaturregler FP160 ist in einem auf Hutschiene aufrastbaren Systemmodul inte-
griert.
2.1 Hutschienensystem

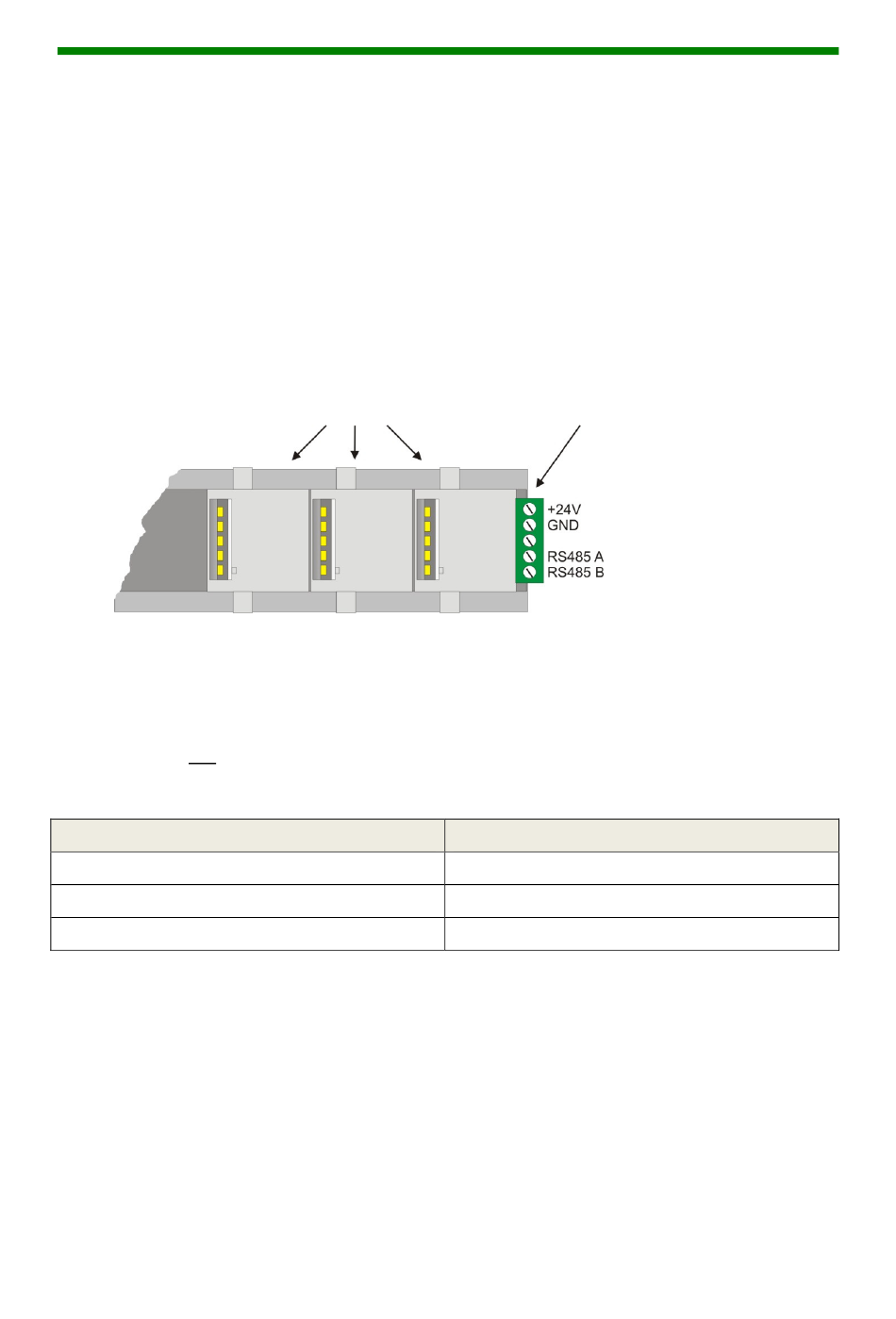

Die Versorgung des Reglers sowie dessen Kommunikation erfolgt über ein 5poliges Klem-
mensystem („TS Busverbinder", Artikelnummer 90-00217), welches durch einfaches
Eindrücken in eine Standardhutschiene montiert werden kann.
Die TS-Busverbinder sind in beliebiger Länge aneinander reihbar, um bei Bedarf auch meh-
rere FP160 Regler nebeneinander auf einer Schiene zu versorgen.
Die Anzahl der pro FP160 benötigten TS-Busverbinder ergibt sich aus der Gehäusebreite
des Reglers:
Reglertyp
FP160Cx08, FP160CP4L4
FP160Cx08E, FP160Cx16, FP160CP4L4E
FP160Cx16E, FP160CP4L8E
Die elektrischen Einspeisung der 24V Versorgungsspannung und der Anschluss der RS485
Schnittstelle erfolgt über eine 5pol. Anschlussbuchse (Artikelnummer 90-000216) , die seit-
lich auf die TS-Busverbinder aufgesteckt werden kann.
Die Klemmenbelegung ist der obigen Abbildung zu entnehmen.
Seite 6
TS Busverbinder
Busklemmen
1
2
3
Anschlussbuchse
Versorgung
Version 1.0
