Kity SAR200 Originalbetriebsanleitung Seite 32

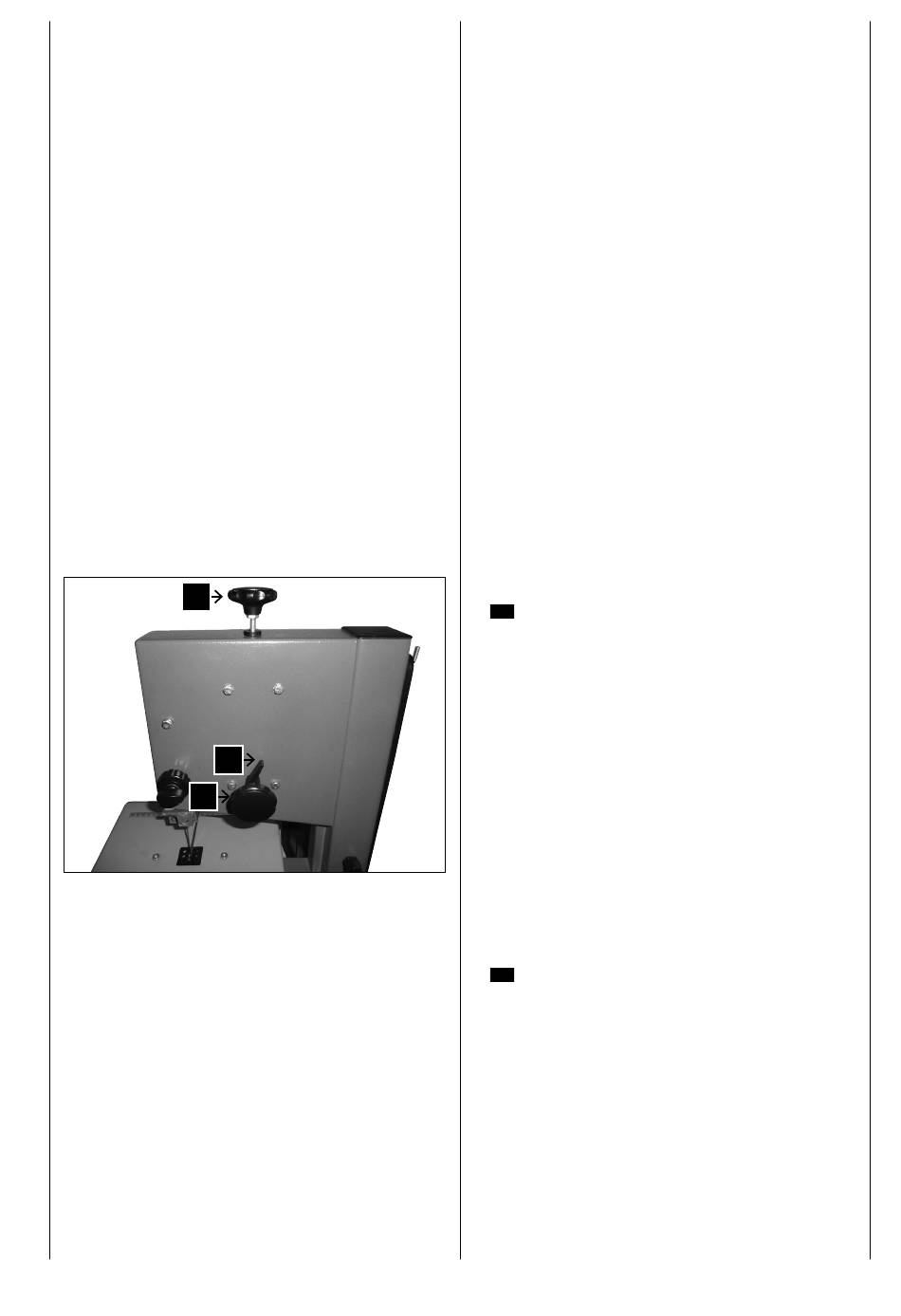

Fig. 8
9
K
10
32
2 Ouvrir les deux portes du boîtier.
3 Desserrer la poignée de tension (9), jusqu'à ce que
la lame de scie à ruban soit libérée.
4 Retirer la lame de scie à ruban et la faire glisser en
passant par:
– la fente de la table de sciage,
– le protège-lame du guide-lame supérieur,
– le protège-lame du carter de la scie
– les supports de table.
Installer une nouvelle lame de scie à ruban. S'assurer de
la bonne position : les dents doivent pointer vers l'avant
de la scie (vers les portes).
5 Positionner la lame de scie à ruban au centre du
bandage en caoutchouc des volants.
6 Serrer la poignée de tension (9) jusqu'à ce que la
lame ne glisse plus sur les volants.
7 Refermer de nouveau le protège-lame (K) pour couvrir
la lame de scie à ruban.
8 Fermer les deux portes du carter.
9 Ensuite :
– Tendre la lame de scie à ruban à l'aide de la poi-
gnée de tension (9)
– Aligner la lame de scie à ruban à l'aide de la manette (10)
– Régler les guidages de ruban
– Effectuer un essai pendant au moins 1 minute.
– Arrêter la scie, la débrancher et vérifier les réglages.
TENDRE LA LAME DE SCIE À RUBAN
Danger :
Une tension excessive peut entraîner la rupture de la
lame. Une tension trop faible peut amener le volant à
tourner à vide, la lame de scie s'arrête d'être entraînée.
1
Remonter le guide-lame supérieur jusqu'à sa position
la plus haute.
2 Vérifier la tension en appuyant légèrement du doigt
contre la face de la lame entre la table et le guide-
lame supérieur. Le relâchement de la lame de doit
pas excéder 3 à 5 mm.
3 Si nécessaire, corriger la tension :
– Tourner la poignée de tension (9) dans le sens
contraire des aiguilles d'une montre pour augmen-
ter la tension.
– Tourner la poignée de tension (9) dans le sens des
aiguilles d'une montre pour réduire la tension.
ALIGNER LA LAME DE SCIE À RUBAN
Si la lame de scie à ruban n'est pas positionnée au centre
du bandage en caoutchouc des volants, la lame doit être
ajustée par réglage de l'inclinaison du volant supérieur:
4 Desserrer l'écrou de blocage (K).
5
Tourner la manette (10) :
– Tourner la manette (10) dans le sens des aiguilles
d'une montre lorsque la lame de scie tourne en
s'écartant de la face avant de la scie.
– Tourner la manette (10) dans le sens contraire
des aiguilles d'une montre lorsque la lame de scie
tourne en s'écartant de la face arrière de la scie.
6
Serrer l'écrou de blocage (K).
FIG. 8
FIG. 8
