Antennenanschluss
GPRS/GSM Feldstärkenmessung
8

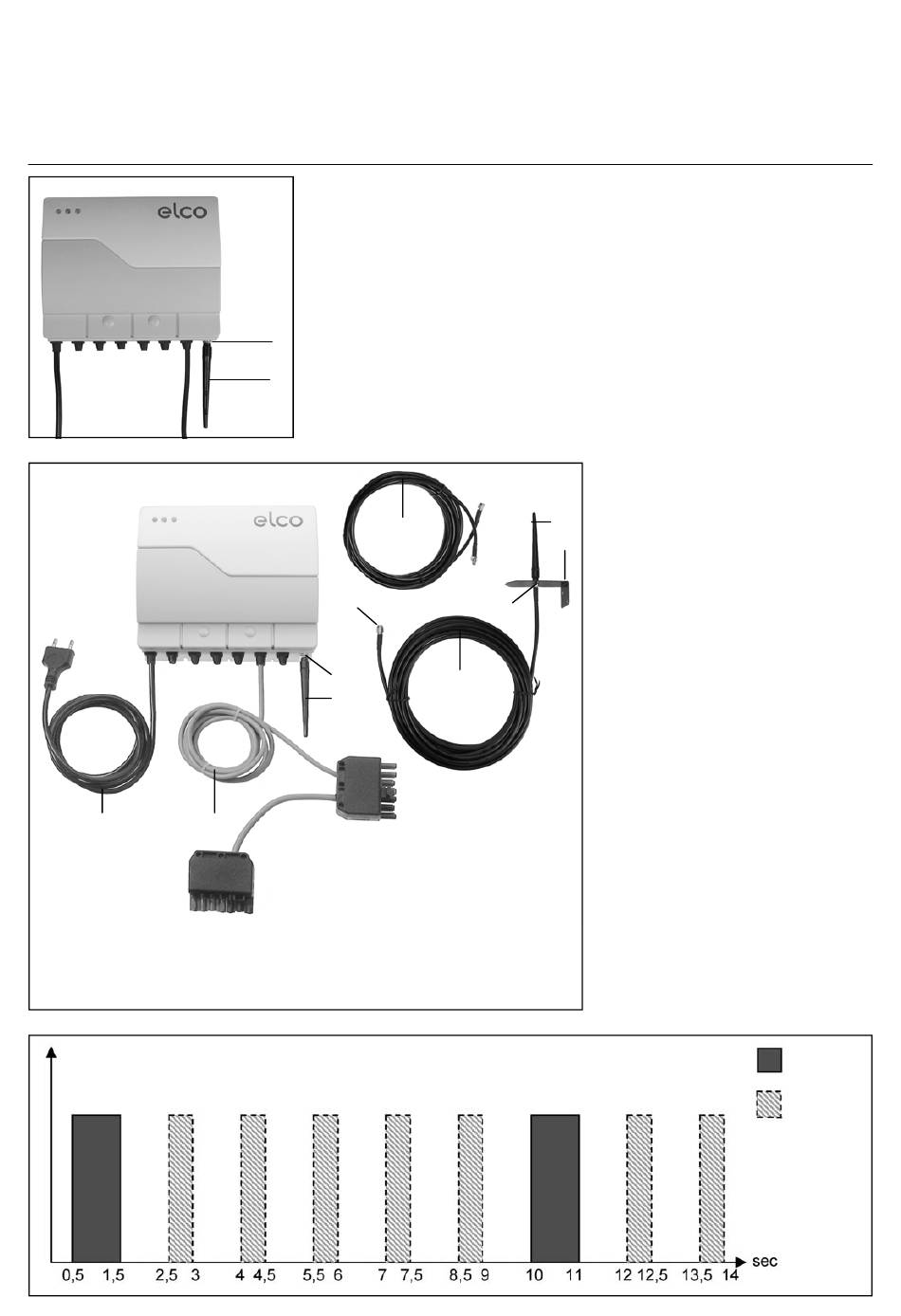

1 Antenne
2 Antennenbuchse
3 Befestigungswinkel
4 Verlängerungskabel 7m
5 Verlängerungskabel 3m
Vorbereitung Antennenanschluss
Um einen guten Empfang zu erhalten
muss der Befestigungsort der Antenne
ermittelt werden.
Im Normalfall wird die Antenne (1)
direkt rechts unten in die Antennen-
buchse (2) eingeschraubt.
2
Bei ungünstigen Empfangsbedingun-
gen kann die Antenne mittels Befesti-
1
gungswinkel (3) und entsprechendem
Verlängerungskabel (4) an einer ande-
rer Stelle montiert werden.
7
2
1
9
6 Buchsenteil Verlängerungskabel
7 Steckerteil Verlängerungskabel
8 Netzzuleitung
9 Verbindungskabel mit Stecker
(Brenner / Heizungsregler)
1
5
3
6
4
Hierzu befinden sich im Lieferumfang
3m und 7m lange Verbindungskabel.
Diese können zu einem 10m langen
Verbindungskabel zusammengefügt
werden.
Dazu wird die Antenne mit Montage-
blech auf das Buchsenteil (6) des Ka-
bels aufgeschraubt und das Steckerteil
(7) rechts unten in die Antennenbuchse
(2) der REMOTE BOX eingeschraubt.
Die optimale Befestigungsposition der
Antenne wird mit Hilfe der GPRS/GSM
Feldstärkenmessung ermittelt.
GSM/GPRS Feldstärken Messung
Wird die Erstinbetriebnahme-Taste
(untere seitliche Taste) 0 bis 10 Sekun-
den betätigt, wird über die rote und
grüne LED die Signalstärke des
GSM/GPRS Signals angezeigt.
In einem wiederkehrenden Intervall von
9,5 Sekunden blinkt einmal die rote
LED auf, gefolgt von 0 - 5 maligem
Aufblinken der grünen LED.
Hierbei bedeutet:
•
0 x blinkende grüne LED
= Kein GSM Netz
•
5 x blinkende grüne LED
= Maximaler GSM Netz Empfang
Es müssen mindestens 2 Blinkim-
pulse für einen dauerhaften
GSM/GPRS-Empfang vorhanden
sein.
Die REMOTE BOX verlässt die GSM
Feldstärkenmessung, wenn einer der
folgenden Fälle auftritt
•
10 Minuten nach Betätigen der Erstin-
betriebnahmetaste.
•
Wenn die Erstinbetriebnahmetaste
innerhalb von 10 Minuten ein zweites
mal betätigt wird.
•
Netzspannung Aus/Ein
rote LED
grüne LED
