Sharp R-7A53 Serviceanleitung Seite 36

R-7AS3(W)
R-7A53( B)
R-7E43(W)
R-7E43( B)

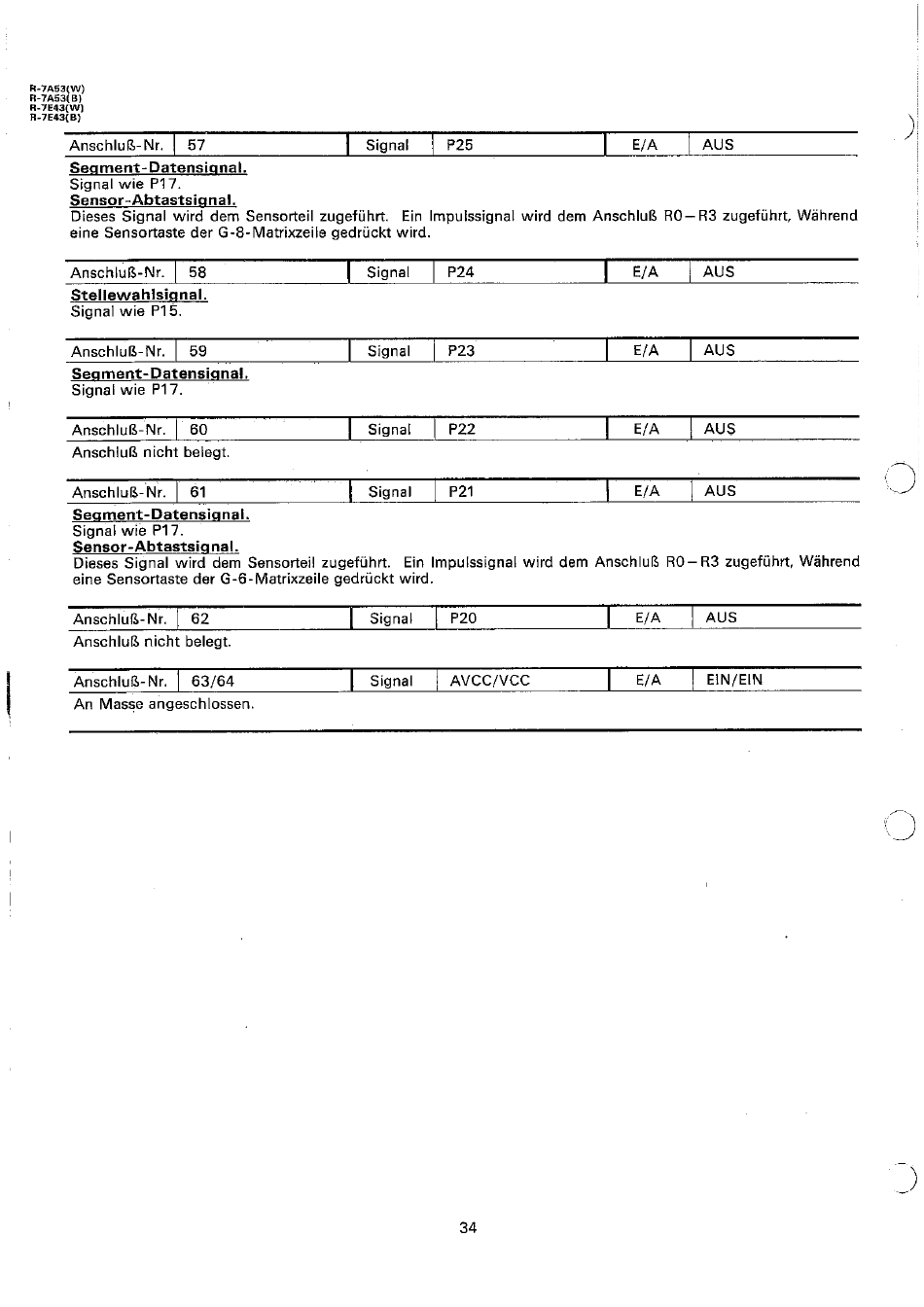

Anschluß-Nr. 57
Segment-Datensignal.
Signal wie P17
Sensor-Abtastsignal
Dieses Signal Wird dem Sensorteil
eine Sensortaste der G-8-Matrixzeiie
Anschluß-Nr. 58
Stellewahlsignal.
Signal wie P15.
Anschluß-Nr. 59
Segment-Datensiqnal.
Signal wie P17.
Anschluß-Nr. 60
Anschluß nicht belegt.
Anschluß- N r. 61
Seqment-DatensiqnaI.
Signal wie P17.
Sensor-Abtastsignal,
Dieses Signal Wird dem Sensorteil zugeführt.
eine Sensortaste der G-6-Matrixzeile
Anschluß-Nr. 62
Anschluß nicht belegt.
Anschluß-Nr. 63/64
An Masse angeschlossen.
Signal P25
zugeführt. Ein Impulssignal
gedrückt wird.
Signal P24
Signal P23
Signal
P22
P21
Signal
Ein Impulssignal
gedrückt Wird
Signal
P20
Signal AVCC/VCC
34
Wird dem Anschluß RO—R3 zugeführt, Während
E/A
Anschluß RO—R3 zugeführt, Während
Wird dem
AUS
AUS
AUS
AUS
AUS
AUS
EIN/EIN
C)
