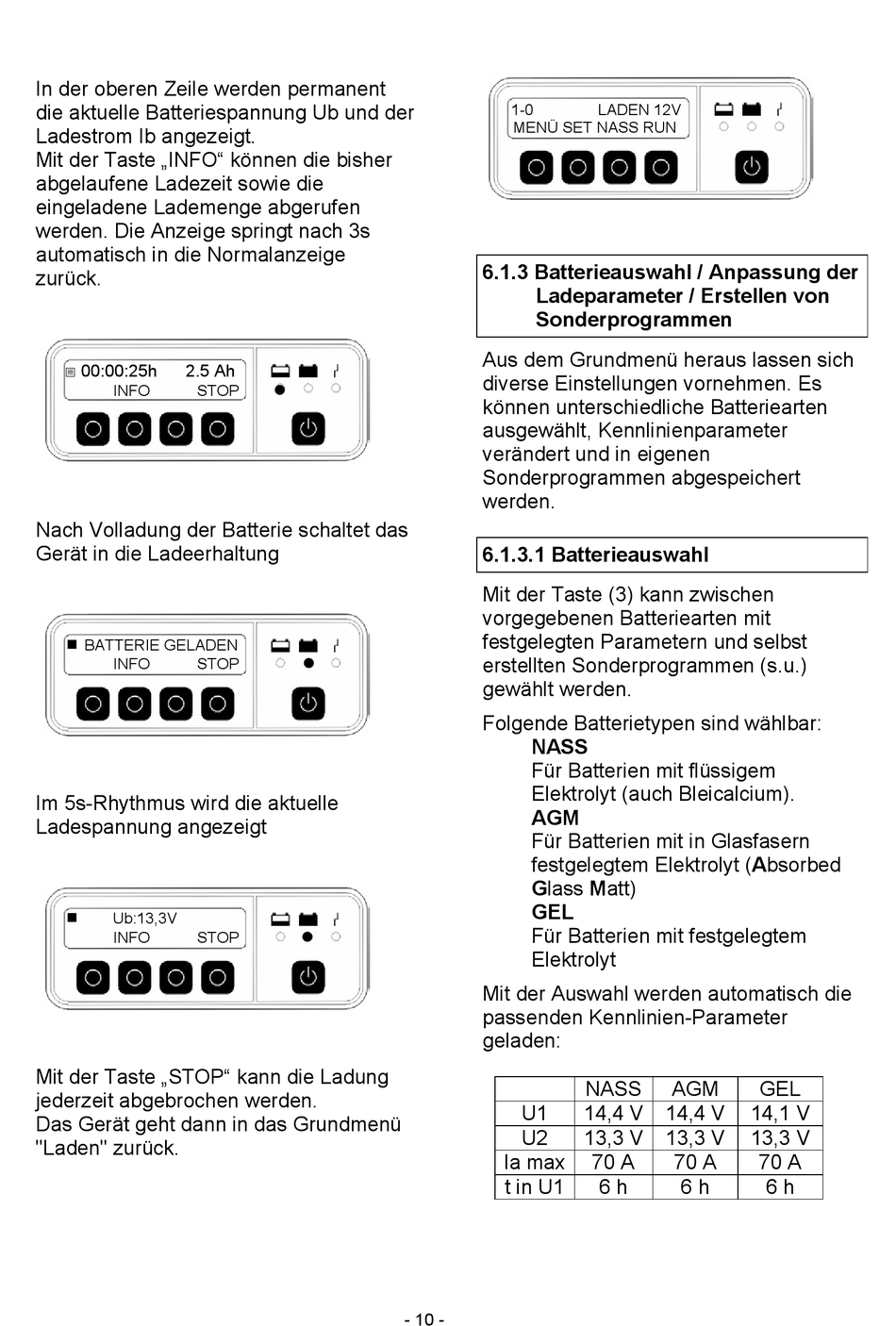

In der oberen Zeile werden permanent
die aktuelle Batteriespannung Ub und der
Ladestrom Ib angezeigt.
Mit der Taste „INFO" können die bisher
abgelaufene Ladezeit sowie die
eingeladene Lademenge abgerufen
werden. Die Anzeige springt nach 3s
automatisch in die Normalanzeige
zurück.
00:00:25h
2.5 Ah
INFO
STOP
Nach Volladung der Batterie schaltet das
Gerät in die Ladeerhaltung
BATTERIE GELADEN
INFO
STOP
Im 5s-Rhythmus wird die aktuelle
Ladespannung angezeigt
Ub:13,3V
INFO
STOP
Mit der Taste „STOP" kann die Ladung
jederzeit abgebrochen werden.
Das Gerät geht dann in das Grundmenü
"Laden" zurück.
1-0
MENÜ SET NASS RUN
6.1.3 Batterieauswahl / Anpassung der
Ladeparameter / Erstellen von
Sonderprogrammen
Aus dem Grundmenü heraus lassen sich
diverse Einstellungen vornehmen. Es
können unterschiedliche Batteriearten
ausgewählt, Kennlinienparameter
verändert und in eigenen
Sonderprogrammen abgespeichert
werden.
6.1.3.1 Batterieauswahl
Mit der Taste (3) kann zwischen
vorgegebenen Batteriearten mit
festgelegten Parametern und selbst
erstellten Sonderprogrammen (s.u.)
gewählt werden.
Folgende Batterietypen sind wählbar:
NASS
Für Batterien mit flüssigem
Elektrolyt (auch Bleicalcium).
AGM
Für Batterien mit in Glasfasern
festgelegtem Elektrolyt (Absorbed
Glass Matt)
GEL
Für Batterien mit festgelegtem
Elektrolyt
Mit der Auswahl werden automatisch die
passenden Kennlinien-Parameter
geladen:
U1
U2
Ia max
t in U1
- 10 -
LADEN 12V
NASS
AGM
14,4 V
14,4 V
14,1 V
13,3 V
13,3 V
13,3 V
70 A
70 A
6 h
6 h
GEL
70 A
6 h
