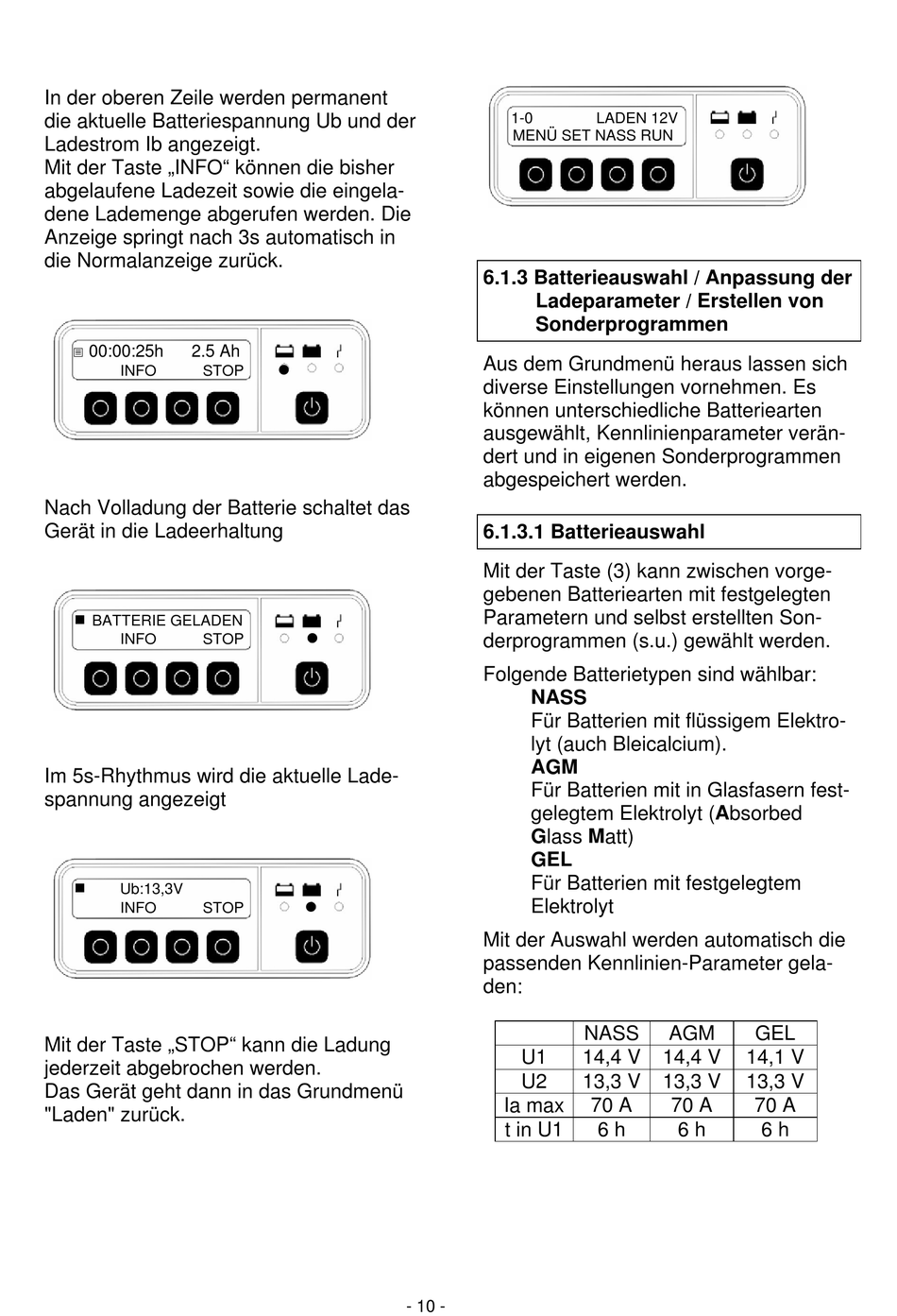

In der oberen Zeile werden permanent
die aktuelle Batteriespannung Ub und der
Ladestrom Ib angezeigt.
Mit der Taste „INFO" können die bisher
abgelaufene Ladezeit sowie die eingela-
dene Lademenge abgerufen werden. Die
Anzeige springt nach 3s automatisch in
die Normalanzeige zurück.
00:00:25h
2.5 Ah
INFO
STOP
Nach Volladung der Batterie schaltet das
Gerät in die Ladeerhaltung
BATTERIE GELADEN
INFO
STOP
Im 5s-Rhythmus wird die aktuelle Lade-
spannung angezeigt
Ub:13,3V
INFO
STOP
Mit der Taste „STOP" kann die Ladung
jederzeit abgebrochen werden.
Das Gerät geht dann in das Grundmenü
"Laden" zurück.
- 10 -
1-0
LADEN 12V
MENÜ SET NASS RUN
6.1.3 Batterieauswahl / Anpassung der
Ladeparameter / Erstellen von
Sonderprogrammen
Aus dem Grundmenü heraus lassen sich
diverse Einstellungen vornehmen. Es
können unterschiedliche Batteriearten
ausgewählt, Kennlinienparameter verän-
dert und in eigenen Sonderprogrammen
abgespeichert werden.
6.1.3.1 Batterieauswahl
Mit der Taste (3) kann zwischen vorge-
gebenen Batteriearten mit festgelegten
Parametern und selbst erstellten Son-
derprogrammen (s.u.) gewählt werden.
Folgende Batterietypen sind wählbar:
NASS
Für Batterien mit flüssigem Elektro-
lyt (auch Bleicalcium).
AGM
Für Batterien mit in Glasfasern fest-
gelegtem Elektrolyt (Absorbed
Glass Matt)
GEL
Für Batterien mit festgelegtem
Elektrolyt
Mit der Auswahl werden automatisch die
passenden Kennlinien-Parameter gela-
den:
NASS
U1
14,4 V
U2
13,3 V
Ia max
70 A
t in U1
6 h
AGM
GEL
14,4 V
14,1 V
13,3 V
13,3 V
70 A
70 A
6 h
6 h
