4. Installation
HINWEIS: Niemals das Gehäuse durch Abschrauben der Kuppel vom Gehäuseoberteil öffnen, dadurch kann
der ordnungsgemäße Sitz der Kuppel auf dem Gehäuseoberteil nicht mehr hergestellt werden, die
Sicherungsschraube bricht ab bzw. fällt heraus.
Außerdem wird der Schaumstoffring, der ebenfalls vor Streulicht schützt, deformiert.

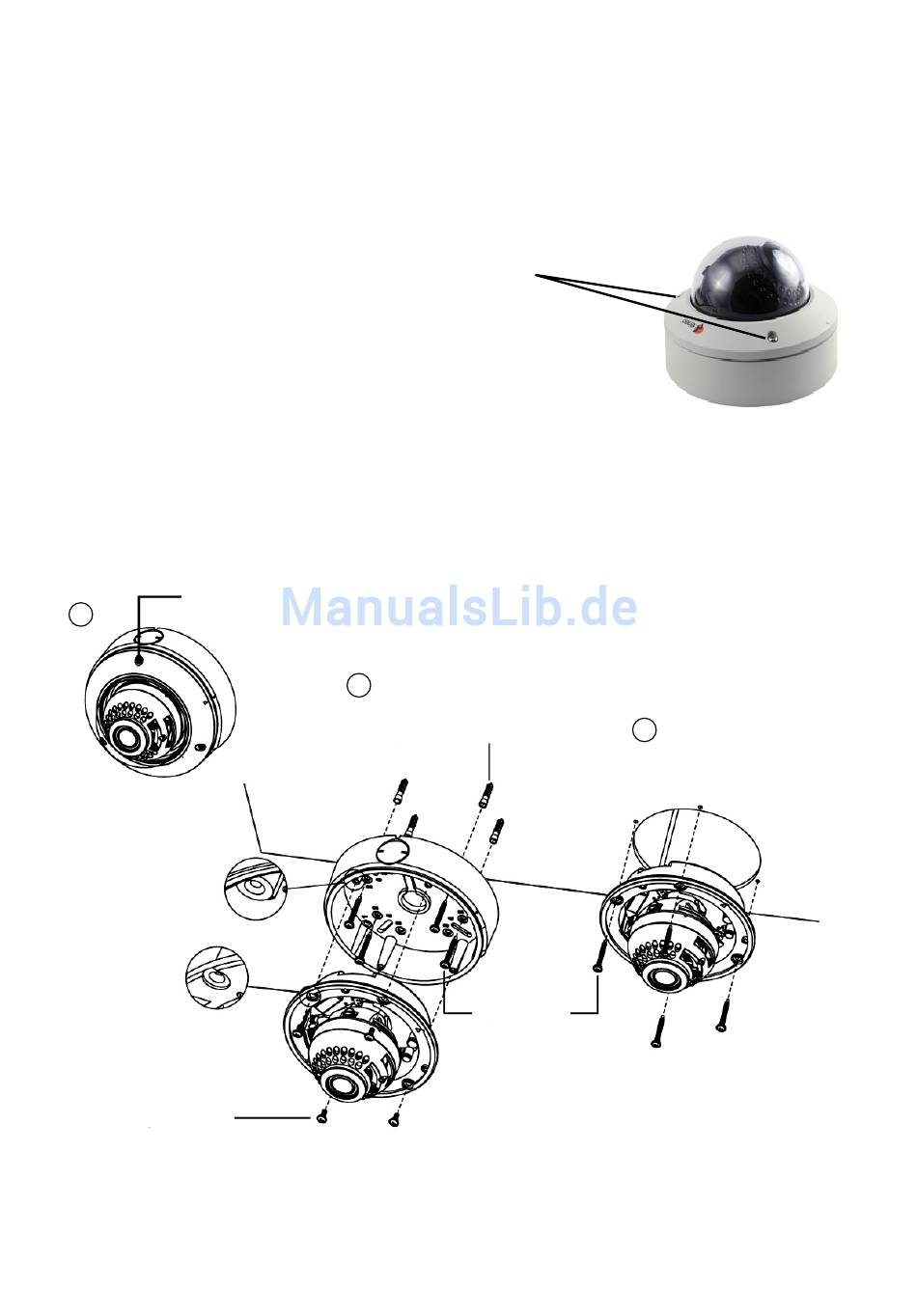

HINWEIS: Das Gehäuseoberteil darf nur durch Lösen der 3 Schrauben
vom Gehäuseunterteil getrennt werden (s. Abbildung).
1. Dome-Abdeckung nach Lösen der 3 Schrauben abnehmen.
Den im Paket mitgelieferten Torx-Schlüssel verwenden.
2. Aufbau-Montage:
Halter mit vier ST4x38 Schrauben an einer festen Oberfläche anbringen.
Die Basis mit vier M4x4 Schrauben am Halter anbringen.
3. Einbau-Montage:
Die Basis mit vier ST4x38 Schrauben an einer festen Oberfläche anbringen.
Torxschrauben M4x8
1
A'
M4x4
2
Aufbau-Montage
A
Kunststoffdübel
ST4x38
ST4x38
6
3
Einbau-Montage
