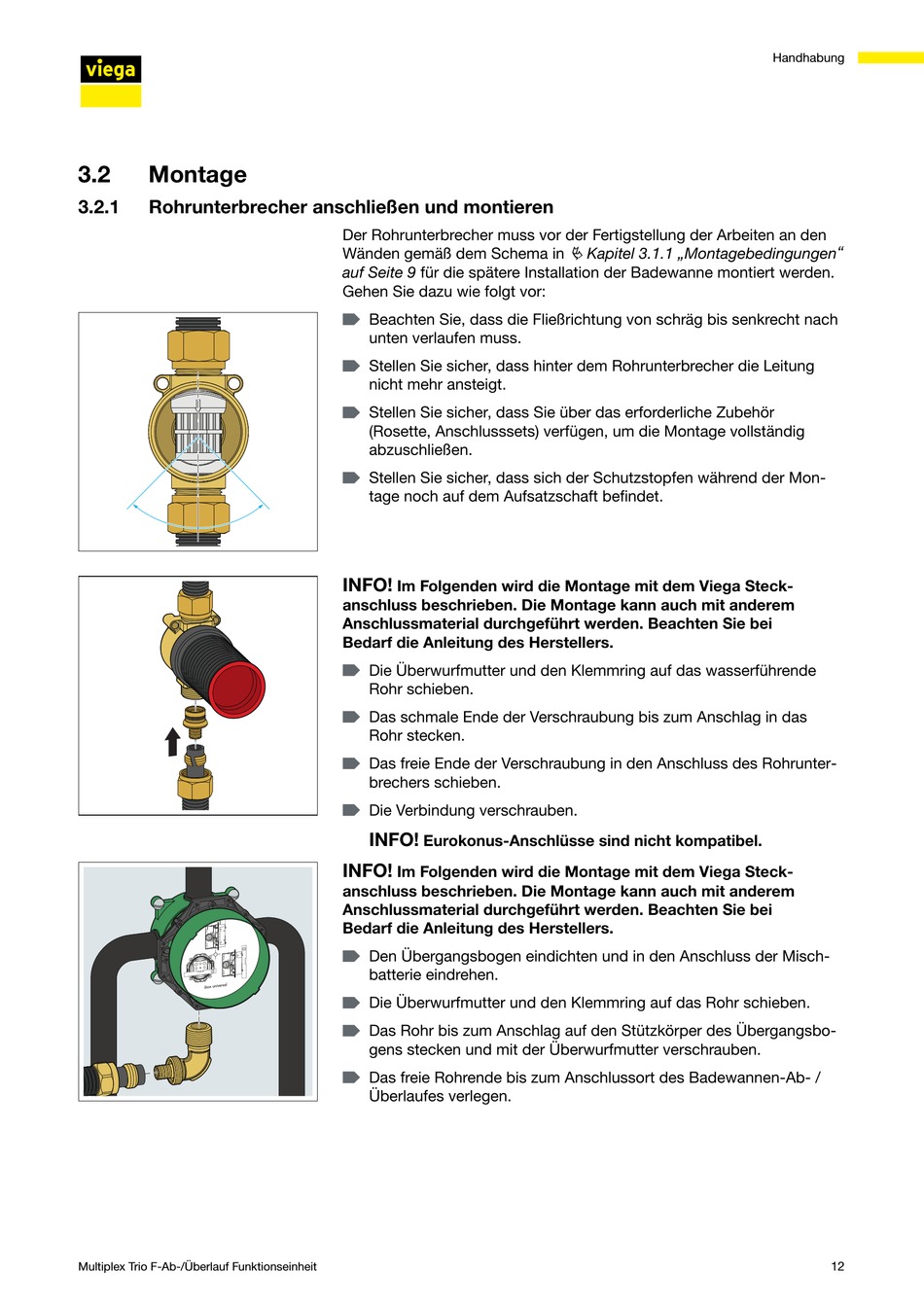

3.2
Montage
3.2.1
Rohrunterbrecher anschließen und montieren
Multiplex Trio F-Ab-/Überlauf Funktionseinheit
Der Rohrunterbrecher muss vor der Fertigstellung der Arbeiten an den
Wänden gemäß dem Schema in
auf Seite 9 für die spätere Installation der Badewanne montiert werden.
Gehen Sie dazu wie folgt vor:
▶
Beachten Sie, dass die Fließrichtung von schräg bis senkrecht nach
unten verlaufen muss.
▶
Stellen Sie sicher, dass hinter dem Rohrunterbrecher die Leitung
nicht mehr ansteigt.
▶
Stellen Sie sicher, dass Sie über das erforderliche Zubehör
(Rosette, Anschlusssets) verfügen, um die Montage vollständig
abzuschließen.
▶
Stellen Sie sicher, dass sich der Schutzstopfen während der Mon‐
tage noch auf dem Aufsatzschaft befindet.
INFO!
Im Folgenden wird die Montage mit dem Viega Steck‐
anschluss beschrieben. Die Montage kann auch mit anderem
Anschlussmaterial durchgeführt werden. Beachten Sie bei
Bedarf die Anleitung des Herstellers.
▶
Die Überwurfmutter und den Klemmring auf das wasserführende
Rohr schieben.
▶
Das schmale Ende der Verschraubung bis zum Anschlag in das
Rohr stecken.
▶
Das freie Ende der Verschraubung in den Anschluss des Rohrunter‐
brechers schieben.
▶
Die Verbindung verschrauben.
INFO!
Eurokonus-Anschlüsse sind nicht kompatibel.
INFO!
Im Folgenden wird die Montage mit dem Viega Steck‐
anschluss beschrieben. Die Montage kann auch mit anderem
Anschlussmaterial durchgeführt werden. Beachten Sie bei
Bedarf die Anleitung des Herstellers.
▶
Den Übergangsbogen eindichten und in den Anschluss der Misch‐
batterie eindrehen.
▶
Die Überwurfmutter und den Klemmring auf das Rohr schieben.
▶
Das Rohr bis zum Anschlag auf den Stützkörper des Übergangsbo‐
gens stecken und mit der Überwurfmutter verschrauben.
▶
Das freie Rohrende bis zum Anschlussort des Badewannen-Ab- /
Überlaufes verlegen.
Ä Kapitel 3.1.1 „Montagebedingungen"
