3.2.3
Ablauf montieren
Multiplex Trio F-Ab-/Überlauf Funktionseinheit

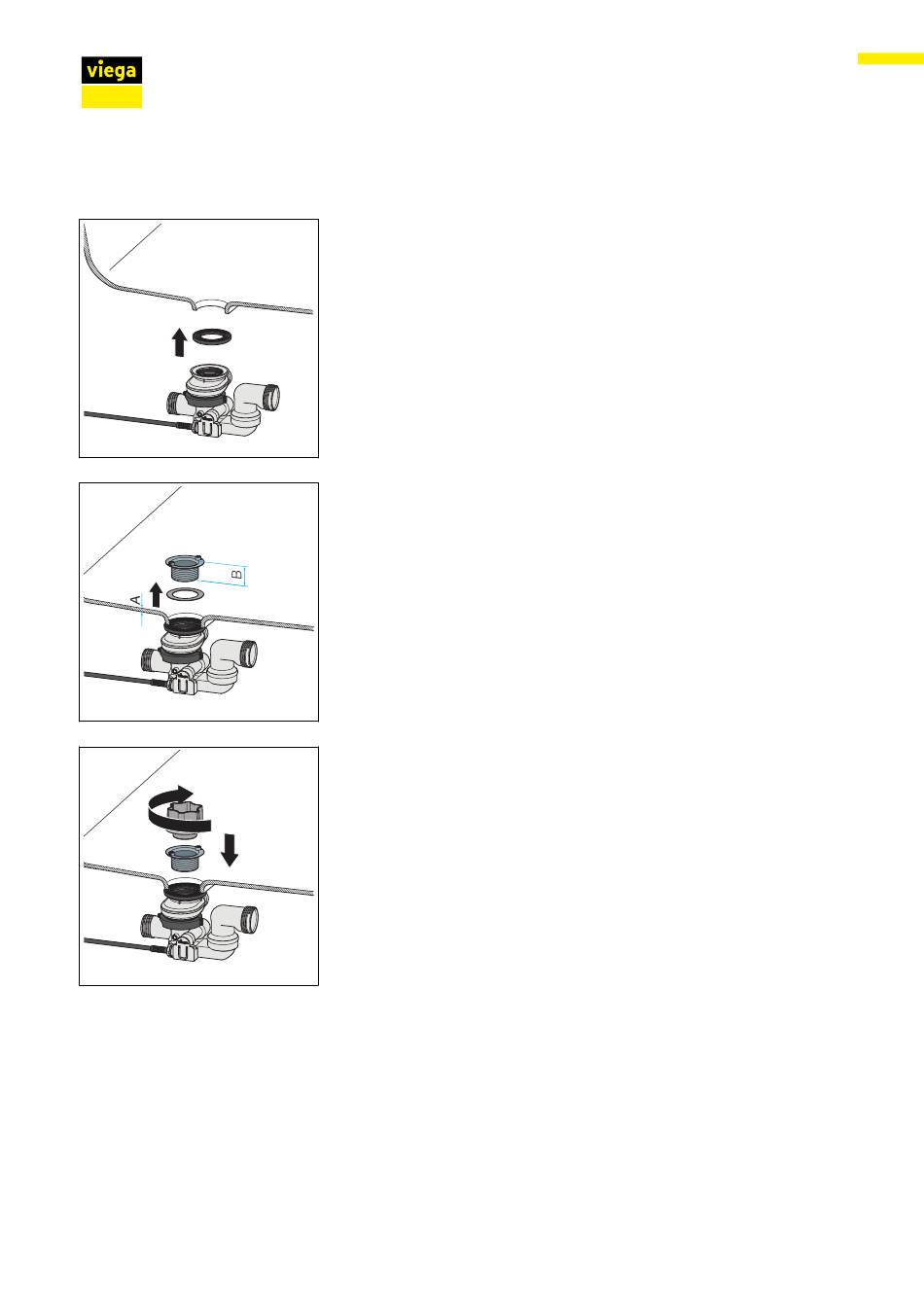

Um den Ablauf zu montieren, gehen Sie wie folgt vor:
▶
Die Profildichtung in die Vertiefung des Ablaufkörpers setzen.
▶
Den Ablaufkörper von unten an die Ablauföffnung der Badewanne
setzen.
▶
Ein geeignetes Ventiloberteil auswählen:
Für Stahlwannen mit Wandstärke A = 2–11 mm das flache Ventilo‐
berteil mit Höhe B = 22,5 mm verwenden.
Für Kunststoffwannen mit Wandstärke A = 11–16 mm das hohe
Ventiloberteil mit B = 30 mm verwenden.
▶
Die Dichtung an der Innenseite mit Gleitmittel einstreichen und auf
die Unterseite des Ventiloberteils setzen.
▶
Das Ventiloberteil in den Ablaufkörper einsetzen und mit der Monta‐
gehilfe verschrauben.
Die Montagehilfe mit den Löchern an der Unterseite auf die Schrau‐
benaufnahmen setzen.
Handhabung
16
