3.3
Typenschlüssel
8026820/1LF3/2023-11-16 | SICK
Irrtümer und Änderungen vorbehalten
Typenschild
D-79183 Waldkirch
6
UC12-11231
5
6029831
DC 10...30V
4
out ≤ 500 mA
3
20...150
mm,
250
m m
2
Made in Germany

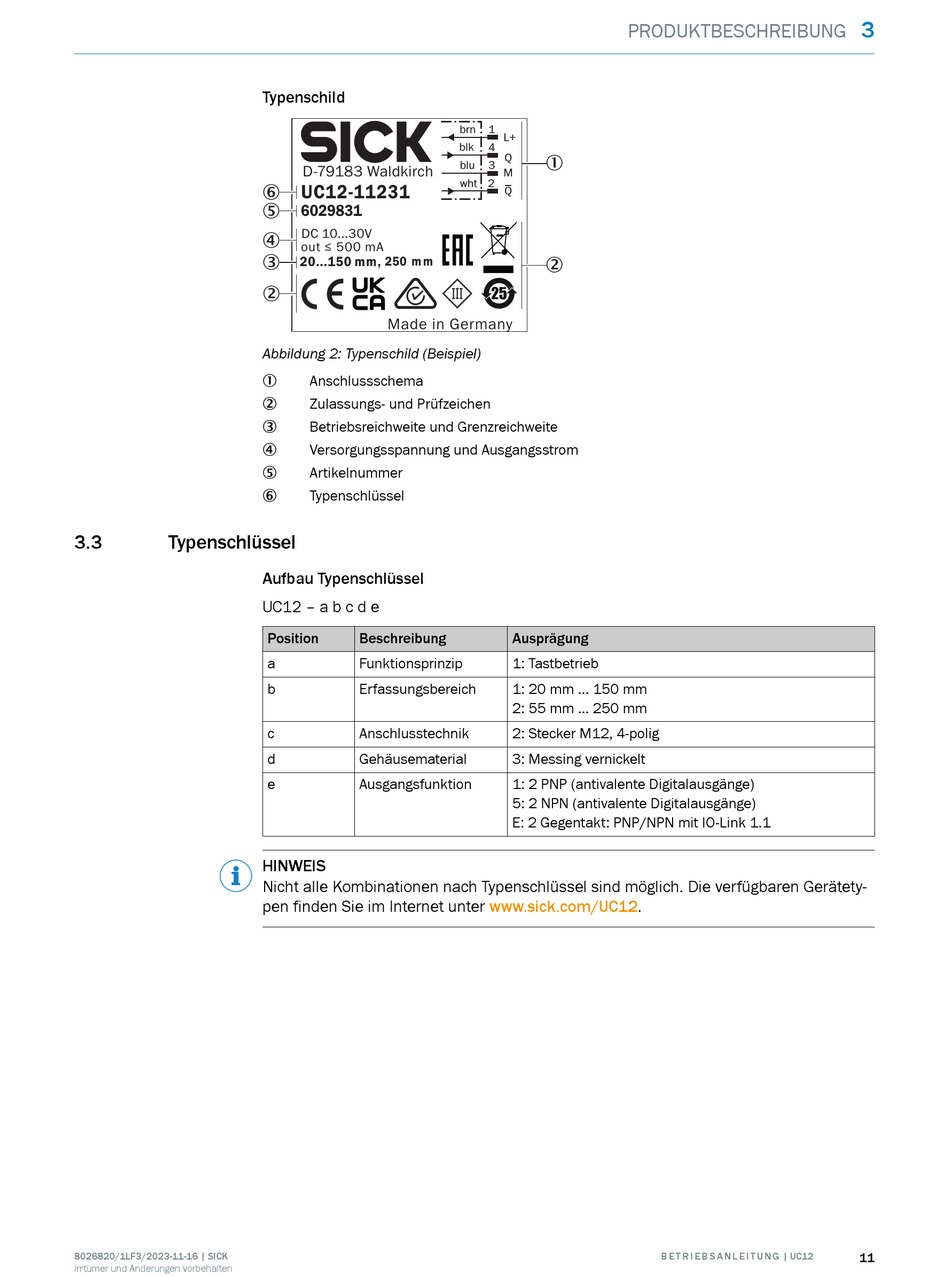

Abbildung 2: Typenschild (Beispiel)
Anschlussschema
1
Zulassungs- und Prüfzeichen
2
Betriebsreichweite und Grenzreichweite
3
Versorgungsspannung und Ausgangsstrom
4
Artikelnummer
5
Typenschlüssel
6
Aufbau Typenschlüssel
UC12 – a b c d e
Position
Beschreibung
a
Funktionsprinzip
b
Erfassungsbereich
c
Anschlusstechnik
d
Gehäusematerial
e
Ausgangsfunktion
HINWEIS
Nicht alle Kombinationen nach Typenschlüssel sind möglich. Die verfügbaren Gerätety‐
pen finden Sie im Internet unter www.sick.com/UC12.
PRODUKTBESCHREIBUNG
brn
1
L+
blk
4
Q
1
blu
3
M
wht
2
Q
2
25
Ausprägung
1: Tastbetrieb
1: 20 mm ... 150 mm
2: 55 mm ... 250 mm
2: Stecker M12, 4-polig
3: Messing vernickelt
1: 2 PNP (antivalente Digitalausgänge)
5: 2 NPN (antivalente Digitalausgänge)
E: 2 Gegentakt: PNP/NPN mit IO-Link 1.1
B E T R I E B S A N L E I T U N G | UC12
3
