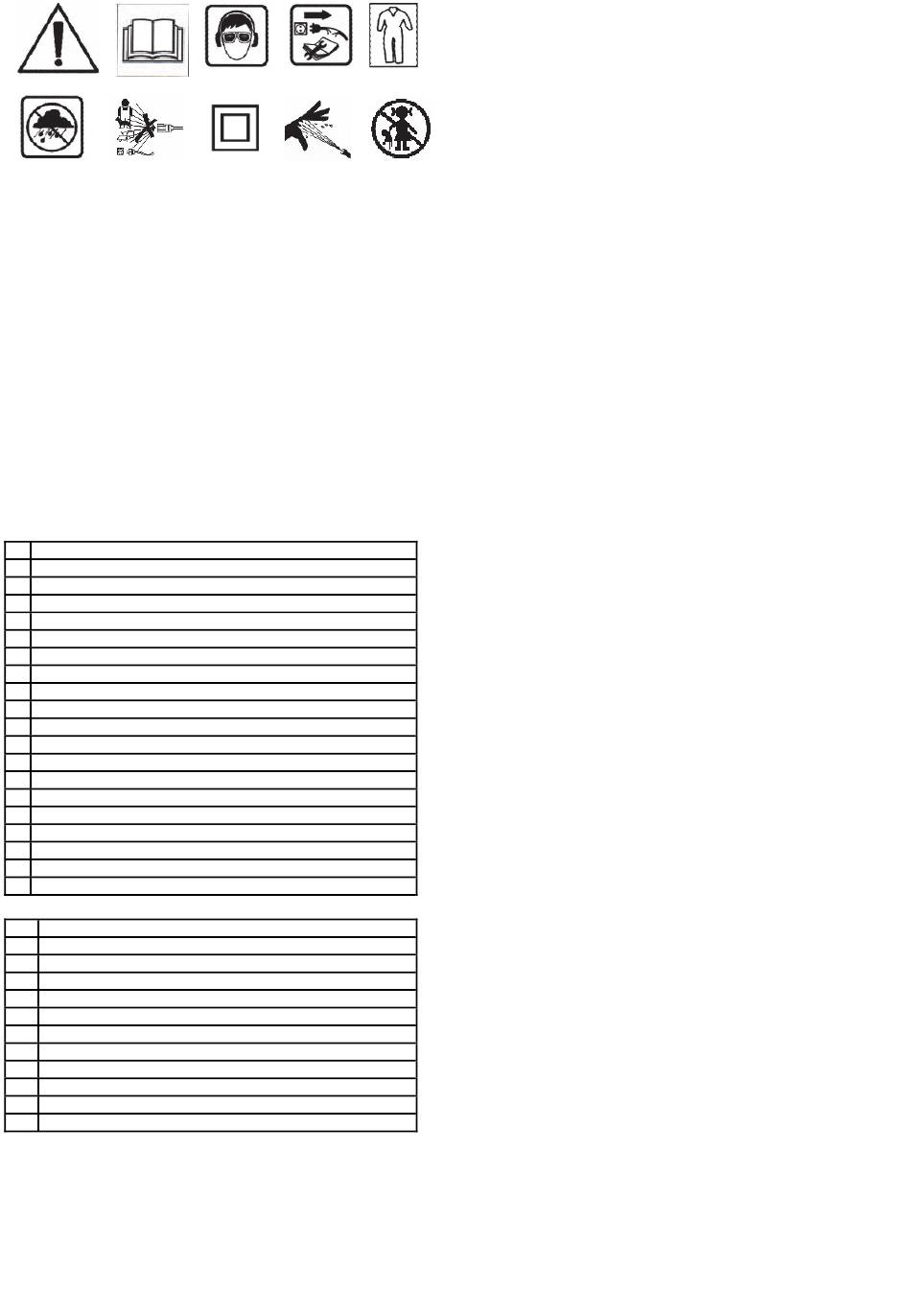

1. OPOMBA: Upoštevajte posebne varnostne ukrepe za
2. Preberite navodila za uporabo, upoštevajte opozorila in varnostne
pogoje, ki jih vsebuje,
3. Uporabljajte osebno zaščitno opremo,
4. Preden začnete vzdrževati ali popravljati, odklopite napajalni kabel,
5. Uporabljajte zaščitna oblačila,
6. Zaščitite pred dežjem,
7. Ne usmerjajte toka na ljudi, živali in žive instalacije,
8. Drugi razred zaščite,
9. Nevarnost poškodb zaradi visokega tlaka,
10. Otroke hranite stran.

KONSTRUKCIJA IN UPORABA

Tlačni čistilnik je električna zaščitna naprava razreda II, namenjena
čiščenju površin in predmetov pod visokim pritiskom vode. Tlačni čistilnik
se pogosto uporablja v gospodinjstvih, prometu, gradbeništvu, kmetijstvu
in drugih področjih dejavnosti. Posebej primeren je za pranje avtomobilov,
avtoprikolic, zgradb, čolnov, keramičnih ploščic itd. Ustrezni pripomočki
omogočajo mešanje čistilnih sredstev. Naprava je nameščena na
ergonomskem vozičku z ročaji za dodatke in bobnom za visokotlačno cev.
Naprave ne uporabljajte v nasprotju z predvideno uporabo.
Opis grafičnih strani
1 Lance
2 Podaljšek
3 Nastavljiva šoba
4 Posoda za detergent
5 Lance ročaj
6 Čistilni zatič
7 Navodilo
8 Kavelj za visokotlačno cev
9 Komplet vijakov
10 Plastična pluta
11 Hitra spojka z vgrajenim filtrom
12 Priključek za dovod vode
14 Stikalo za vklop / izklop
15 Napajalni kabel
16 Držalo za napajalni kabel
17 Transportni ročaj
18 Visokotlačna cev z vgrajeno visokotlačno cevjo
19 Visokotlačna cev
20 Stikalo za izklop
21 Ročica bobna za navijanje cevi
Dodatek 59G620
1 Visokotlačni čistilnik
2 Nastavljiva šoba
3 Lance podaljšek
4 Lance
5 Čistilni zatič
6 Vijaki (2 kos)
7 Uporabniška dokumentacija
8 Držalo za napajalni kabel
9 Hitra spojka s filtrom
10 Držalo za konico
11 Ročica bobna
12 Držalo za pribor
PRIPRAVA PODLOŠKE ZA DELO
Sestavljanje sulke
Pritrditev sulice s podaljškom sulice Slika C1 zaklenite dele z zasukom v
levo in nato pritrdite nastavljivo šobo na podaljšek sulice Slika C2 s
pritiskom, dokler ne zaslišite jasnega klika
Opomba: Pri nameščanju poravnajte izboklino na sprednji kopeli z
utorom na podaljšku sulice, medtem ko držite gumb pritisnjen.
Montaža kljuke za dodatke
3 4 5
8 9 10
Kavelj za dodatno opremo (8) trdno privijte na glavno enoto z 2
vijakoma (slika D1), ki sta priložena priročniku, preverite in poiščite ju po
razpakiranju.
Opomba: vsi vijaki so pakirani v eni vrečki
Namestitev gonilke za navijanje cevi
Pritrdite ročico koluta cevi (21) na boben tesno, vendar previdno, dokler
se ne zaskoči . Slika D2
Namestitev držala sulice in napajalnega kabla
Namestite držalo pištole (5) tako, da ga potisnete na vodilo, na podoben
način namestite držalo za napajalni kabel (16), dokler ne zaslišite klika Sl.
E
Priključitev tlačne cevi na cev
Popolnoma odvijte visokotlačno cev, pritrdite konec visokotlačne cevi na
cev fig F1 .
Opomba: Ko priključite visokotlačno cev, preverite povezavo tako,
da nežno povlečete
priključena. Pritisnite gumb za zaklepanje in povlecite, da odklopite
visokotlačno cev.
Opomba: Če želite enostavno odklopiti cev, povlecite sprožilec, da
odtečete vodo iz cevke, ko končate, in stikalo je v položaju "IZKLOP
/ 0"
Priključitev cevi za dovod vode
Za priključitev cevi odstranite plastični čep (10) iz priključka za dovod vode
do podložke, nato pa hitro privijte priključek s filtrom (11) na priključek za
dovod vode. Nato priključite en konec vrtne cevi (ni priložena) na hitri
priključek, drugi konec pa na dovod vode.
OPOMBA: Naprava je NAMENJENA uporabi pri temperaturah nad 0
stopinj Celzija.
OPOMBA: Vrtna cev ne sme biti poškodovana in ne sme puščati,
notranji premer je manjši od 12 mm (1/2 inča), dolžina cevi ne sme
presegati 8 m.
Priključitev na vir napajanja
Priključite svoj visokotlačni čistilnik v električno vtičnico. Naprava je
pripravljena za delovanje
DELOVANJE NAPRAVE
OPOZORILO - NEVARNOST!
Med delovanjem mora biti naprava postavljena navpično na trdo,
stabilno podlago.
OPOZORILO:
Visokotlačna cev se ne sme zavijati.
Tek
1. Vklopite vir vode. Stiskajte sprožilec približno 1 minuto, dokler ne priteče
nizkotlačna voda, da iz stroja izprazni zrak.
Opozorilo: Ta naprava je namenjena samo za uporabo s hladno
vodo! S tem visokotlačnim čistilnikom ne uporabljajte vroče vode!
2. Stikalo za visokotlačni čistilnik nastavite v položaj "ON / I", slika H1 ,
nato pritisnite sprožilec na sulici.
Opomba: Prepričajte se, da je stikalo za zaklepanje v položaju
»odklenjeno« slika H2, preden pritisnete sprožilec.
Opozorilo: Stroja ne zaženite brez priključitve in vklopa dovoda
vode, ker lahko poškodujete visokotlačna tesnila in skrajšate
življenjsko dobo črpalke.
Delajte s krpo
Pritisnite sprožilec, iztekel bo visokotlačni vodni curek. Vodni curek lahko
nastavite z obračanjem prirobnice šobe, da spremenite vodni curek iz
usmerjenega v razpršeno Slika I
Opomba: Z delom začnemo, ko je šoba približno 50 cm od površine,
ki jo je treba očistiti. Delovno razdaljo je treba previdno zmanjševati,
dokler ne dosežete optimalnega položaja, saj lahko preblizu pršilo
poškoduje površino, ki jo želite očistiti.
Opozorilo: Naprave ne priključujte na vodne vire, ki so umazani,
blatni ali jedki. Voda ne sme vsebovati detergentov, hrane, rastlin ali
gnojil itd.)
Ko končate, spustite sprožilec in obrnite stikalo za vklop v položaj
"IZKLOP / O" slika H1 , nato izklopite dovod vode.
Opomba: Ko oprema ni v uporabi, se prepričajte, da je stikalo za
zaklepanje sulice v položaju "Lock" Slika J1
Opomba: Če uporabljate visokotlačni čistilnik, lahko izključitev
dovoda vode resno poškoduje črpalko in/ali motor.
Opozorilo: Nikoli ne odklopite visokotlačne odvodne cevi iz stroja,
ko je sistem pod tlakom. Za razbremenitev tlaka ugasnite motor,
izklopite dovod vode in 2-3 krat stisnite pištolo.
Izvlecite napajalni kabel iz električne vtičnice (15) .
OPOZORILO: Preverite, ali napetost in frekvenca napajalnika
ustrezata tistim, ki sta navedeni na tipski ploščici naprave. Napravo
lahko priključite na vir napajanja samo prek varnostnega stikala
(maks. 30 mA), da v primeru kratkega stika prekinete napajanje.
INFORMACIJE O UPORABI
