GRAPHITE 59G620 Bedienungsanleitung Seite 25

1 2
6 7

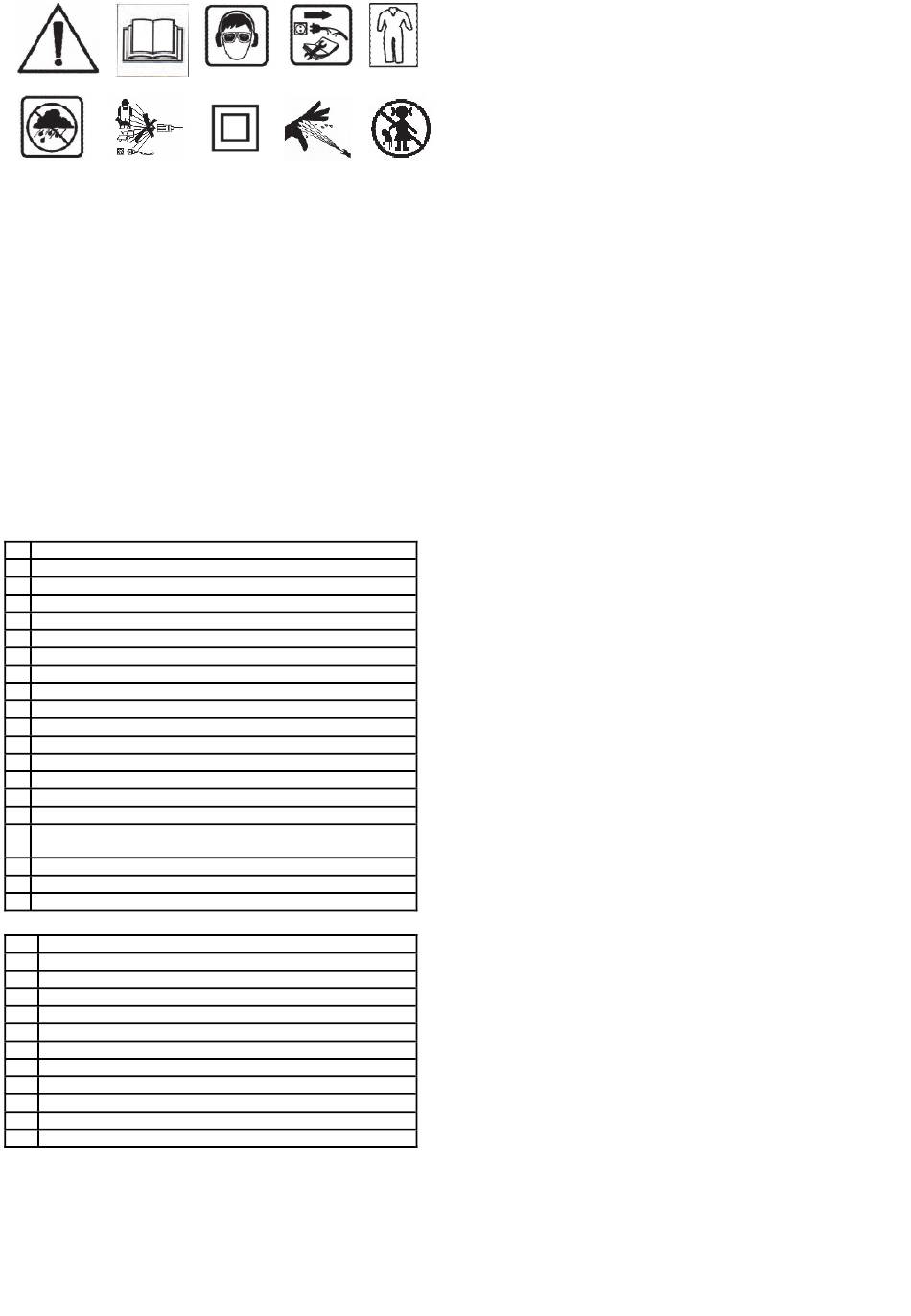

1. POZNÁMKA: Přijměte zvláštní opatření
2. Přečtěte si návod k obsluze, dodržujte varování a bezpečnostní
podmínky v něm uvedené,
3. Používejte osobní ochranné prostředky,
4. Před zahájením údržby nebo oprav odpojte napájecí kabel,
5. Používejte ochranný oděv,
6. Chraňte před deštěm,
7. Nesměrujte proud na lidi, zvířata a živé instalace,
8. Druhá třída ochrany,
9. Riziko poranění vysokým tlakem,
10. Udržujte děti mimo dosah.
KONSTRUKCE A APLIKACE
Tlaková podložka je zařízení, elektrických ochran třídy II určen pro čištění
povrchů a předmětů pod vysokým tlakem vody. Tlak podložka je široce
používán v domácnostech, dopravě, stavebnictví, zemědělství a jiných
oblastech činnosti. Je vhodný zejména pro mytí automobilů, přívěsů,
staveb, lodí, keramických obkladů a dlažeb, atd Vhodné doplňky umožňují
mísících z čisticích prostředků. Zařízení je umístěno na ergonomické
vozík s úchyty pro příslušenství a buben pro vysokotlakou hadicí.
Nepoužívejte zařízení v rozporu s jeho určením.
Popis grafických stránek
1 Lance
2 Prodlužovací kopí
3 Nastavitelná tryska
4 Nádoba na mycí prostředek
5 Lanceova rukojeť
6 Čisticí špendlík
7 Návod
8 Hák pro vysokotlakou hadici
9 Sada šroubů
10 Plastový korek
11 Rychlospojka s vestavěným filtrem
12 Připojení přívodu vody
14 Vypínač zapnuto/vypnuto
15 Napájecí kabel
16 Držák napájecího kabelu
17 Transportní madlo
18 Naviják na vysokotlakou hadici s integrovanou vysokotlakou
hadicí
19 Vysokotlaká hadice
20 Vypínací spínač
21 Klika bubnu navijáku hadice
Příslušenství 59G620
1 Vysokotlaká myčka
2 Nastavitelná tryska
3 Prodloužení kopí
4 Lance
5 Čisticí špendlík
6 šrouby (2 ks)
7 Uživatelská dokumentace
8 Držák napájecího kabelu
9 Rychlospojka s filtrem
10 Držák kopí
11 klika Drum
12 Držák příslušenství
PŘÍPRAVA PRAČKY DO PRÁCE
Montáž kopí
Připevnění nástavce s nástavcem nástavce obr. C1 zajistěte díly
otočením doleva a poté připevněte nastavitelnou trysku k nástavci
nástavce obr. C2 zatlačením, dokud neuslyšíte zřetelné cvaknutí
Poznámka: Při nasazování
předním nástavci s drážkou na prodloužení nástavce a držte tlačítko
stisknuté.
3 4 5
8 9 10
zarovnejte výstupek
Montáž háku pro příslušenství
Háček příslušenství (8) pevně přišroubujte k hlavní jednotce pomocí 2
šroubů (obr. D1), které jsou přibaleny spolu s návodem, po vybalení je
prosím zkontrolujte a najděte.
Poznámka: Všechny šrouby jsou zabaleny v jednom sáčku
Instalace kliky navijáku hadice
Pevně, ale opatrně připevněte kliku navijáku hadice (21) k bubnu, dokud
nezapadne na místo Obr. D2
Instalace držáku trysky a napájecího kabelu
Nainstalujte držák pistole (5) nasunutím na vodítko, namontujte držák
napájecího kabelu (16) podobným
cvaknutí Obr. E
Připojení tlakové hadice k hořáku
Zcela odviňte vysokotlakou hadici, připojte konec vysokotlaké hadice k
nástavci obr. F1 .
Poznámka: Po připojení vysokotlaké hadice, zkontrolujte připojení
jemným tahem
připojen. Stiskněte tlačítko zámku a tahem odpojit vysokotlakou
hadici.
Poznámka: Chcete-li hadici snadno odpojit, zatáhněte za spoušť,
abyste po dokončení vypustili vodu z nástavce, a spínač je v poloze
"OFF / 0"
Připojení hadice přívodu vody
Pro připojení hadice odstraňte plastovou zátku (10) z přípojky přívodu
vody k pračce a poté přišroubujte rychlospojku s filtrem (11) k přípojce
přívodu vody. Poté připojte jeden konec zahradní hadice (není součástí
dodávky) k rychlospojce a druhý konec k přívodu vody.
POZNÁMKA: Zařízení je URČENO pro použití při teplotách nad 0
stupňů Celsia.
POZNÁMKA: Zahradní hadice nesmí být poškozená a nesmí
prosakovat, vnitřní průměr menší než 12 mm (1/2 palce), délka hadice
nesmí přesáhnout 8 m.
Připojení ke zdroji elektrické energie
Zapojte svou tlakovou myčku do elektrické zásuvky. Přístroj je připraven
k provozu
Činnost zařízení
VAROVÁNÍ - NEBEZPEČÍ!
Během provozu musí být zařízení umístěno svisle na tvrdém a
stabilním povrchu.
VAROVÁNÍ:
Vysokotlaká hadice nesmí smyčkovat.
Běh
1. Zapněte přívod vody. Stisknout spoušť dobu přibližně 1 minuty až do
nízkého tlaku vody do odvzdušnění ze stroje.
Upozornění: Tento spotřebič je určen pouze pro použití se studenou
vodou! S touto tlakovou myčkou nepoužívejte horkou vodu!
2. Nastavte spínač tlakové myčky do polohy "ON / I" obr. H1 , poté
stiskněte spoušť na trysce.
Poznámka: Před stisknutím spouště se ujistěte, že je spínač zámku
v poloze „odemčeno" obr. H2.
Varování: nespouštějte stroj bez připojení a zapnutí přívodu vody,
protože by mohlo dojít k poškození vysokotlaké těsnění a zkracují
životnost čerpadla.
Pracujte s žínkou
Stiskněte spoušť, vyteče vysokotlaký proud vody. Proud vody lze nastavit
otáčením příruby trysky pro změnu proudu vody z fokusovaného na
rozptýlený Obr. I
Poznámka: Začneme pracovat, když je tryska je přibližně 50 cm od
povrchu, který má být čištěn. Pracovní vzdálenost je třeba pečlivě
snížena, dokud nedosáhnete polohy optimální, protože příliš blízko
sprej může dojít k poškození čištěného povrchu.
Upozornění: Nepřipojujte zařízení ke zdrojům vody, které jsou
špinavé, zablácené nebo korozivní. Voda nesmí obsahovat čisticí
prostředky, potraviny, rostliny nebo hnojiva atd.)
Po dokončení
vypínač do polohy „OFF/O", obr. H1 , poté vypněte přívod vody.
Poznámka: Když se zařízení nepoužívá, ujistěte se, že je spínač
zámku lancety v poloze "Uzamčeno" Obr. J1
Poznámka: Pokud používáte tlakovou myčku, může uzavření
přívodu vody vážně poškodit čerpadlo a/nebo motor.
Upozornění: Nikdy odpojit výstupní hadici vysokotlakého ze stroje,
zatímco je systém je pod tlakem. Ke zmírnění tlaku, vypněte motor,
vypněte přívod vody a zmáčknout pistoli 2-3 krát.
Odpojit napájecí kabel z elektrické zásuvky (15) .
VAROVÁNÍ: Zkontrolujte, zda napětí a frekvence napájecího zdroje
na
odpovídají hodnotám uvedeným na typovém štítku zařízení. Zařízení
by mělo být připojeno ke zdroji energie pouze přes bezpečnostní
spínač (max. 30 mA), aby se v případě zkratu odpojilo napájení.
25
způsobem,
na hadici, aby se ujistil,
uvolněte spoušť a
dokud neuslyšíte
že zůstane
otočte hlavní
