DIGITALE EINSTELLUNGEN

BACnet Setup
BACnet PICS stehen auf
Modbus Setup

Address Switch

Address Switch
Die Messwerte werden als 32Bit float Wert von 0x19 bis 0x1F und von 0x23 bis 0x29 dargestellt. Zusätzlich können die Messwerte
als 16Bit signed integer von 0x12C bis 0x12F und von 0x131 bis 0x134 ausgelesen werden.
Die Slave-ID (Modbus Adresse) beträgt werkseitig 242 als integer 16Bit Wert. Diese ID kann im Register 60001 (0x00) kundenseitig
überschrieben werden (Wertebereich 1 - 247 zulässig).
Die Seriennummer befindet sich als ASCII-Zeichen an Registeradresse 30001-30008 (16Bit pro Adresse).
Die Firmwareversion befindet sich an Registeradresse 30009 (Bit 15...9 = Hauptversion; Bit 7...0 = Nebenversion).
Die Auswahl der gewünschten Einheiten (metrisch oder nicht metrisch) muss im Punkt „Bestellinformation" (siehe Datenblatt EE210)
durchgeführt werden. Wechsel von metrisch zu nicht metrisch bzw. umgekehrt mittels EE-PCS ist nicht möglich.
FLOAT (Leseregister):
Register Kommunikations-
adresse adresse
30026 0x19
30028 0x1B
30030 0x1D
30032 0x1F
30036 0x23
30038 0x25
30040 0x27
30042 0x29
INFO (Leseregister):
Register Kommunikations-
adresse adresse
30001 0x00
30009 0x08
Protokoll-Einstellung:
Address, Baudrate, Parity und Stopbit können mittels
1. Product Configurator Software (Verfügbar auf
2. Modbus-Protokoll (siehe Application Note Modbus (Verfügbar auf
zum Download zur Verfügung

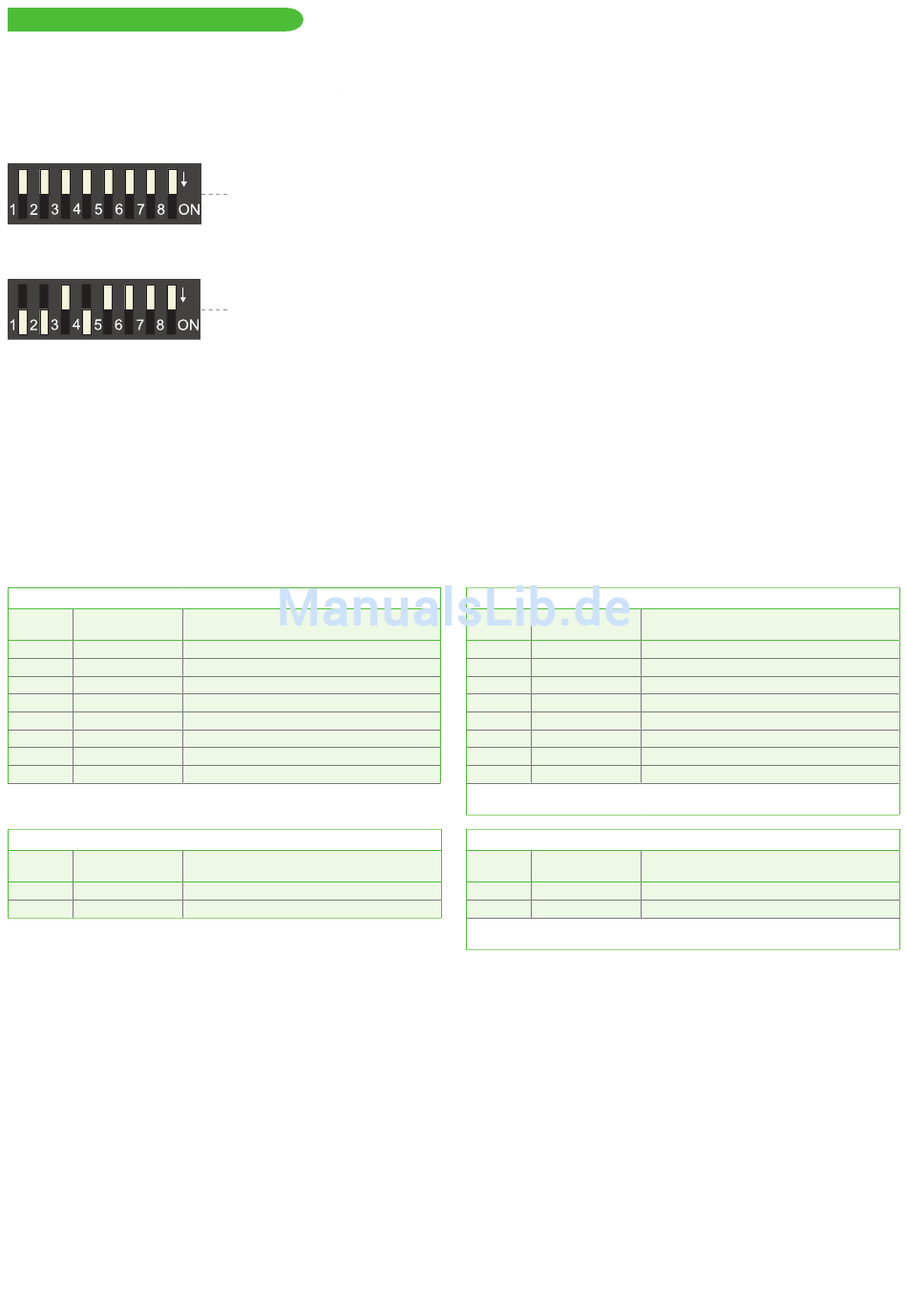

0 Slave-Adresseinstellung mittels EE-PCS Product Configuration Software:
Alle Dip-Schalter auf 0 → Adresse muss mittels Product Configuration Software eingestellt werden
(werkseitig 242).
1
Beispiel: Slave-Adresse wird mittels EE-PCS eingestellt.
Slave-Adresseinstellung mittels Dip-Switch:
0
Dip-Schalter auf einer anderen Adresse als 0 überschreibt, die über die EE-PCS eingestellte,
Slave-Adresse.
1
Beispiel: Slave-Adresse eingestellt auf 11 (=00001011 binary).
Parameter-
name
Temperatur [°C], [°F]
Relative Feuchte [%]
Wasserdampfpartialdruck [mbar], [psi]
Taupunkt [°C], [°F]
Absolute Feuchte [g/m³], [g/ft³]
Mischungsverhältnis [g/kg], [gr/lb]
Spezifische Enthalpie [kJ/kg], [BTU/lb]
Frostpunkt [°C], [°F]
Parameter-
name
Seriennummer
Firmware Version
INTEGER (Leseregister):*
Register Kommunikations-
adresse adresse
30301 0x12C
30302 0x12D
30303 0x12E
30304 0x12F
30306 0x131
30307 0x132
30308 0x133
30309 0x134
* Werte sind mit einer Skalierung von 1:100 abgelegt
(z.B.: 2550 entspricht 25,5°C)
INTEGER (Schreibregister):*
Register Kommunikations-
adresse adresse
60001 0x00
60002 0x01
*Modbus-Protokoll-Einstellungen siehe Application Note Modbus
angepasst werden.
Parameter-
name
Temperatur [°C], [°F]
Relative Feuchte [%]
Wasserdampfpartialdruck [mbar], [psi]
Taupunkt [°C], [°F]
Absolute Feuchte [g/m³], [g/ft³]
Mischungsverhältnis [g/kg], [gr/lb]
Spezifische Enthalpie [kJ/kg], [BTU/lb]
Frostpunkt [°C], [°F]
Parameter-
name
Slave-ID (Modbus Adresse)
Modbus-Protokoll-Einstellungen*
