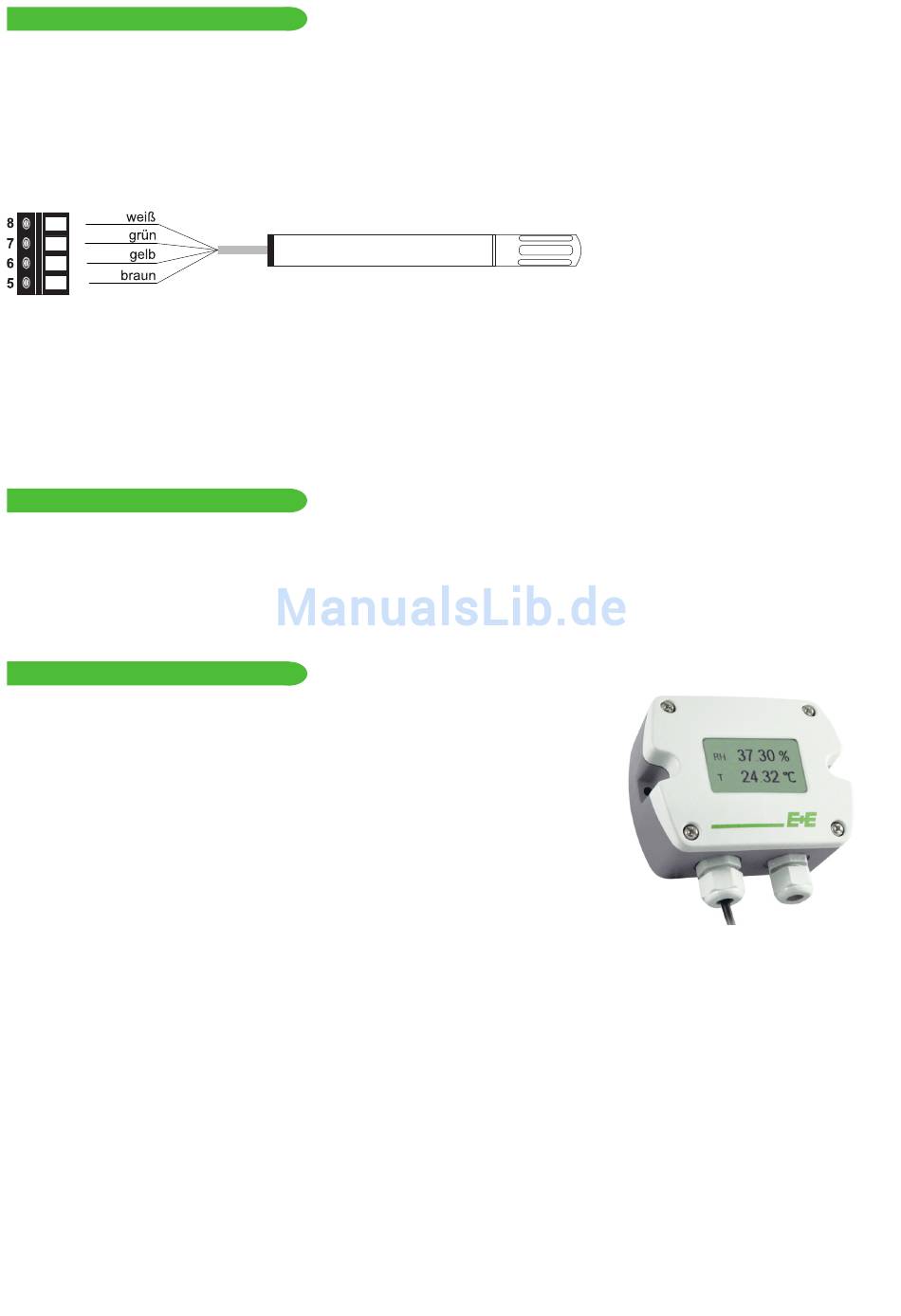

ANSCHLUSSBILD
EE210P (für Typ C)
Der abgesetzte Fühler EE210P für EE210-HT6xPC (4...20mA, 2-Draht) und HTx3xPC (RS485-Schnittstelle) muss extra bestellt
werden und wird separat geliefert. Der EE210P muss vom Anwender selbst an den EE210 angeschlossen werden.
•
Zuerst die Kabelverschraubung am EE210 Gehäuse installieren.
•
Bevor der Fühler angeschlossen wird muss die Stromversorgung des EE210 unterbrochen werden.
•
Das Kabel des EE210P wird durch die Kabelverschraubung in das Gehäuse geführt und entsprechend dem
Anschlussbild (siehe unten) angeschlossen.
Bitte beachten:
Der EE210P ist ein intelligenter austauschbarer Fühler mit Digitalausgang. Falls der Fühler oder das Fühlerkabel beschädigt wird
oder ein längeres Fühlerkabel benötigt wird, kann ein Ersatzfühler laut Datenblatt EE210 bestellt werden. Der Ersatzfühler wird
wieder, wie oben beschrieben, installiert.
Wichtig:
Es ist sicherzustellen, dass die Kabelverschraubungen für den EE210P Fühler, und für das Versorgungs- und Ausgangskabel fest
verschlossen werden. Dies ist für die Sicherstellung der Gehäuseschutzklasse (IP) für das Gehäuse gemäß Spezifi kation bzw. zur
Entlastung der Schraubklemmen auf der EE210 Platine erforderlich.
LED-ANZEIGE
Grüne LED
- Informationen zum normalen Betriebsmodus:
leuchtet = alles OK
blinkt
= die Hauptplatine erkennt die Messelektronik im
Fühlerrohr nicht
aus
= keine Versorgung oder Hauptplatinenfehler
DISPLAY
Werkseinstellung:
Das Display zeigt die beiden für Ausgang 1 und Ausgang 2 (gemäße Bestellcode)
gewählten Parameter. Für Versionen mit Digitalausgang zeigt das Display rF und T.
Anwender-Setup:
Der Anwender kann zwischen 1-, 2- oder 3-zeiliger Anzeige wählen bzw. die
angezeigten Parameter mittels der EE-PCS Product Configuration Software
EE-PCA Product Configuration Adapter (nicht im Lieferumfang enthalten)
einstellen.
Wichtig:
Beim EE210-HT6 (4..20mA, 2-Draht Version) funktioniert das Display nur, wenn
beide Ausgänge angeschlossen werden.
Blaue LED
- Informationen während des Setups mit dem
optionalen E+E Konfi guration-Kit:
leuchtet = E+E Product Confi guration Adapter (EE-PCA) wird
blinkt
= EE-PCA wird versorgt, Kommunikation aktiv
aus
= EE-PCA ist nicht mit dem EE210 verbunden
und dem optionalen
mit Strom versorgt, Kommunikation nicht aktiv
