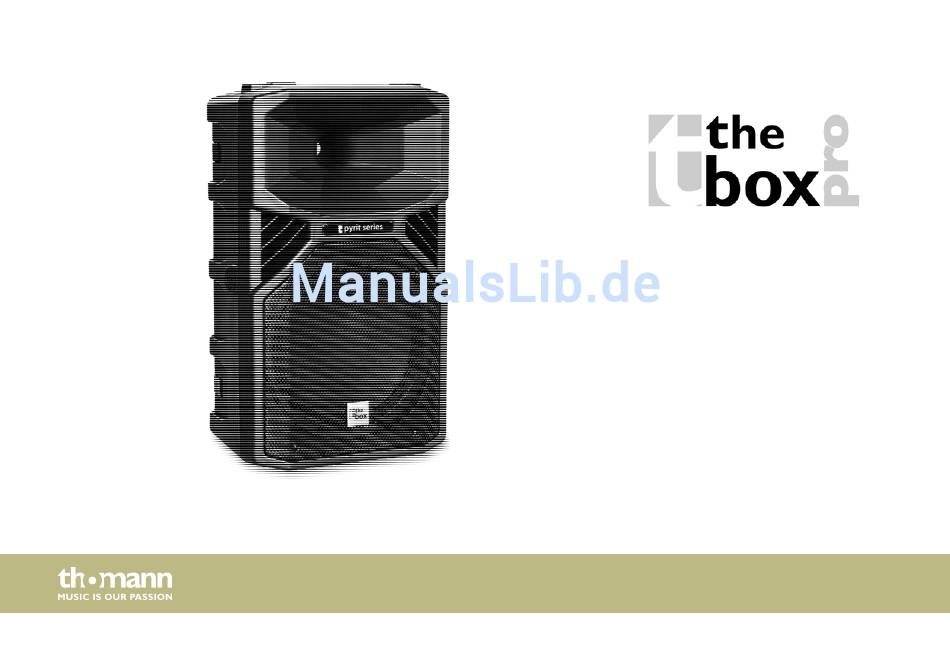

- Seite 1 Pyrit 10A, 12A, 15A aktiver 2-wege-full- range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.05.2016, ID: 299659, 299658, 299657...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 4.2 Hängen des Lautsprechers......................16 4.3 Anschlussbelegung......................... 16 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 26 Umweltschutz............................28 Pyrit 10A, 12A, 15A... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern.
-
Seite 11: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Gerät eignet sich besonders für den Einsatz in Kirchen, Konferenzräumen und Mehrzweck‐ hallen. Besondere Eigenschaften des Geräts: Artikelnr. 299659: 10-Zoll-Tieftöner, 1,4-Zoll-Hochtöner Artikelnr. 299658: 12-Zoll-Tieftöner, 1,7-Zoll-Hochtöner Artikelnr. 299657: 15-Zoll-Tieftöner, 1,7-Zoll-Hochtöner Klasse-D-Verstärker für LF Klasse-AB-Verstärker für HF Integrierter Soundprozessor (DSP) mit 3 Modi (Musik, Flat, Low Cut) Anschlussmöglichkeiten: XLR/6,35-mm-Klinke-Kombibuchse für Signaleingang, XLR-Ein‐... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich.
-
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. -
Seite 16: Hängen Des Lautsprechers
Installation 4.2 Hängen des Lautsprechers Zum Aufhängen der Lautsprecherbox an speziellen Haltevorrichtungen (in der Veranstaltungs‐ technik „Fliegen“ genannt) sind oben, unten und an den Seiten der Box M8-Gewinde einge‐ lassen. In diese Gewinde können Fangseilösen eingeschraubt werden. Prüfen Sie die sichere Verbindung der Fangseilösen mit der Box, bevor Sie sie im „Flugbetrieb“... - Seite 17 Installation XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 Pyrit 10A, 12A, 15A...
- Seite 18 Installation Klinkenstecker für Signalein-/ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. ausgänge Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse aktiver 2-wege-full-range-lautsprecher...
- Seite 19 Installation Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse Pyrit 10A, 12A, 15A...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite Pyrit 10A aktiver 2-wege-full-range-lautsprecher... - Seite 21 Anschlüsse und Bedienelemente Rückseite Pyrit 12A Pyrit 10A, 12A, 15A...
- Seite 22 Anschlüsse und Bedienelemente Rückseite Pyrit 15A aktiver 2-wege-full-range-lautsprecher...
- Seite 23 Anschlüsse und Bedienelemente 1 LINE IN B Line-Signaleingang, ausgeführt als XLR/6,35-mm-Klinkenstecker-Kombibuchse. 2 MIC/LINE IN A Symmetrischer Mikrofon-/Line-Signaleingang, ausgeführt als XLR/6,35-mm-Klin‐ kenstecker-Kombibuchse. 3 LINE OUT B Line-Signalausgang, ausgeführt als XLR-Einbaustecker. 4 LINE OUT A Line-Signalausgang, ausgeführt als XLR-Einbaustecker. 5 Schiebeschalter für die Auswahl der Eingangsempfindlichkeit des Verstärkers (Line- bzw.
- Seite 24 Anschlüsse und Bedienelemente 6 MODE Schiebeschalter zur Wahl der Betriebsart: MUSIC, FLAT, LOW CUT. LEDs signalisieren die eingestellte Betriebsart. Bevor Sie die Betriebsart ändern, schalten Sie bitte das Gerät aus. Damit können Beschädigungen vermieden werden. 7 LED PWR Zeigt an, dass die Spannungsversorgung anliegt. 8 LED SIG Zeigt an, dass das Eingangssignal anliegt.
- Seite 25 Anschlüsse und Bedienelemente 11 Anschluss für die Versorgungsspannung Kaltgeräteeinbaustecker für die Stromversorgung. 12 Sicherungshalter. Sollte die Sicherung durchbrennen, müssen Sie sie durch eine neue Sicherung glei‐ chen Typs ersetzen. Vorher müssen Sie das Gerät von der Spannungsversorgung trennen. 13 POWER ON/OFF Mit diesem Schalter (Netzschalter) schalten Sie das Gerät ein und aus.
-
Seite 26: Technische Daten
Technische Daten Technische Daten Pyrit 10A, Artikelnr. 299659 Pyrit 12A, Artikelnr. 299658 Pyrit 15A, Artikelnr. 299657 System 2-Wege-Full-Range-Aktivbox 2-Wege-Full-Range-Aktivbox 2-Wege-Full-Range-Aktivbox Bestückung 1 × 10-Zoll-Tieftöner 1 × 12-Zoll-Tieftöner 1 × 15-Zoll-Tieftöner Titan-Kompressionstreiber für Titan-Kompressionstreiber für Titan-Kompressionstreiber für 1 × 1,4-Zoll-Hochtöner 1 × 1,7-Zoll-Hochtöner 1 ×... - Seite 27 Technische Daten Pyrit 10A, Artikelnr. 299659 Pyrit 12A, Artikelnr. 299658 Pyrit 15A, Artikelnr. 299657 Kennschalldruck 93 dB (1 W / 1 m) 97 dB (1 W / 1 m) 97 dB (1 W / 1 m) Abstrahlwinkel (H × V) 90°...
-
Seite 28: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 29 Notizen Pyrit 10A, 12A, 15A...
- Seite 30 Notizen aktiver 2-wege-full-range-lautsprecher...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
