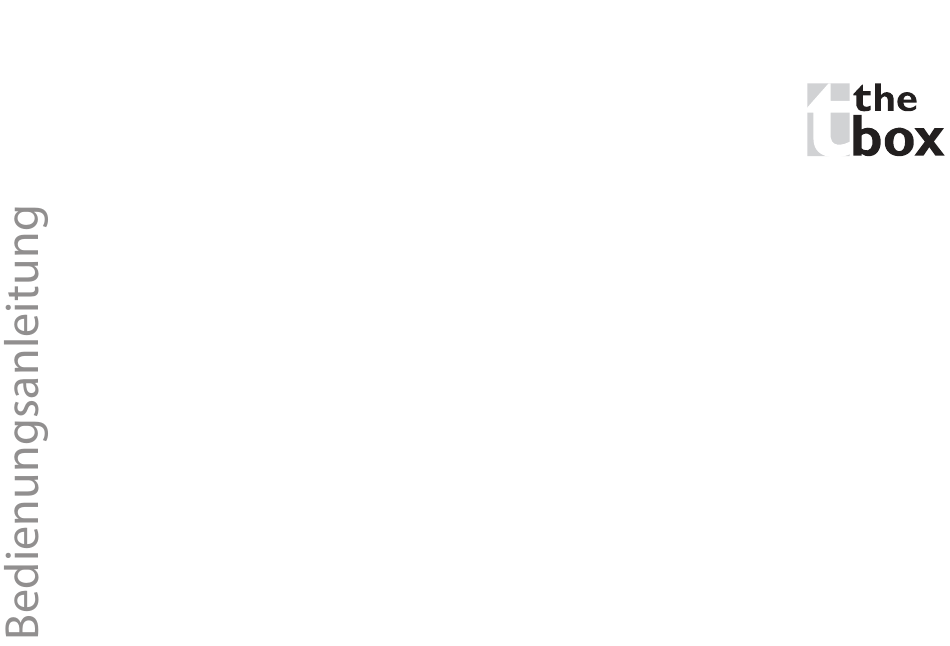

- Seite 1 Six Mix Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 18.04.2023, ID: 437467 (V6)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 Anschlüsse und Bedienelemente....................17 Technische Daten............................ 23 Stecker- und Anschlussbelegungen....................27 Umweltschutz............................30 Six Mix Aktiver Lautsprecher... - Seite 4 Six Mix Aktiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Six Mix Aktiver Lautsprecher... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. Six Mix Aktiver Lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Aktiver 2-Wege-Lautsprecher mit 4-Kanal-Mixer 6-Zoll-Basslautsprecher, 1-Zoll-Hochtontreiber (Neodym) Ausgangsleistung 2 × 70 W (RMS) Frequenzbereich 55 Hz … 20 kHz drei Mono-Eingangskanäle mit integriertem 2-Band-Equalizer und individuell zuschalt‐ barem FX (Line, MIC) ein Stereo-Eingangskanal mit integriertem 2-Band-Equalizer (Line) zuschaltbare Phantomspeisung Standby-Funktion integrierter WAV-/MP3-Player (Wiedergabequellen: USB, Bluetooth, SD/MMC-Karte) Gehäuse mit vier M4-Flugpunkten... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Anschlussbeispiel
Installation und Inbetriebnahme Anschlussbeispiel 1 M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Aktiver Lautsprecher... - Seite 15 Installation und Inbetriebnahme Anschlussbeispiel 2 M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Aktiver Lautsprecher...
- Seite 16 Installation und Inbetriebnahme Blockschaltbild CH 1–3 CH 4 TAPE IN Six Mix Aktiver Lautsprecher...
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Bedienfeld (Übersicht) M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Aktiver Lautsprecher... - Seite 18 Anschlüsse und Bedienelemente [DIGITAL EFFECTS] [PRESETS] | Drehschalter zum Auswählen eines Effekts aus der rechts daneben ste‐ henden Liste [PEAK] | Zeigt Übersteuerung an. Wenn die LED flackert oder leuchtet, ist der Pegel des Eingangssignals zu hoch. Die LED leuchtet auch, wenn die Effekte stummge‐ schaltet sind.
- Seite 19 Anschlüsse und Bedienelemente [CH 4] & [HIGH] | Equalizer: Regler zum Anpassen der hohen Frequenzen (ab 12 kHz) des Kanals in einem Bereich von –15 … +15 dB [LOW] | Equalizer: Regler zum Anpassen der tiefen Frequenzen (unter 80 Hz) des Kanals in einem Bereich von –15 …...
- Seite 20 Anschlüsse und Bedienelemente [MONITOR] | Regler zum Anpassen der Monitor-Lautstärke [MAIN] | Lautstärkeregler zum Anpassen der Gesamtlautstärke des Geräts [POWER] | Betriebsanzeige. Diese LED leuchtet, sobald das Gerät mit Netzspannung versorgt wird und eingeschaltet ist [10] … [–30]: Anzeige der Stärke des Ausgangssignals. Wenn die LED [10] blinkt, ist der Pegel zu hoch und der Verstärker könnte übersteuern.
- Seite 21 Anschlüsse und Bedienelemente [M] / [MODE] | Auswahl einer Betriebsart „LINE“ : Wiedergabe der Audio-Daten von der SD-Karte. „bt“ : Wiedergabe der Audio-Daten, die über die Bluetooth-Schnittstelle emp‐ fangen werden. „USB“ : Wiedergabe der Audio-Daten von dem Gerät, das an die USB-Schnitt‐ stelle angeschlossen ist, oder der Karte, die sich im SD/MMC-Kartenslot befindet.
- Seite 22 Anschlüsse und Bedienelemente Rückseite Spannungswahlschalter [Auto Stand-by] [ON] | Das Gerät schaltet in den Standby-Modus, wenn keine Audiosignale emp‐ fangen werden. [OFF] | Das Gerät bleibt im normalen Betrieb, wenn keine Audiosignale empfangen werden. Hauptschalter. Schaltet das Gerät ein und aus >...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Bestückung Zweiwegesystem mit 1-Zoll-Treiber (Neodym) und 6-Zoll-Basslautsprecher Eingangsanschlüsse 3 × XLR- 6,35-mm-Klinken-Kombibuchse (mono, Mic/Line In) 1 × 3,5-mm-Klinkenbuchse (stereo, Tape In) 1 × Cinch-Buchsenpaar (L/R, Tape In) USB-Schnittstelle 1 × USB-A Spannungsversor‐ Kaltgeräteeinbaustecker C14 gung Eingangsimpedanz 2,2 kΩ... - Seite 24 Technische Daten Trennfrequenz 2,4 kHz Steilheit 12 dB/Oktave Geräuschspannungsabstand 93 dB Schalldruckpegel (SPL), max. 110 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung +2 dBm Standard Version 5.0 Name Six Mix Wiedergabeformate MP3, WAV Leistungsaufnahme 200 W Versorgungsspannung 110 / 230 V 50/60 Hz Sicherung...
- Seite 25 Technische Daten Weitere Informationen Multifunktionsgehäuse Bestückung der Tieftöner 1 × 6 Zoll Hochtöner 1 Zoll und größer Mikrofoneingang Line-Eingang Six Mix Aktiver Lautsprecher...
- Seite 26 Technische Daten Frequenzgang Six Mix Aktiver Lautsprecher...
-
Seite 27: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 28 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Six Mix Aktiver Lautsprecher...
- Seite 29 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse Six Mix Aktiver Lautsprecher...
-
Seite 30: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
