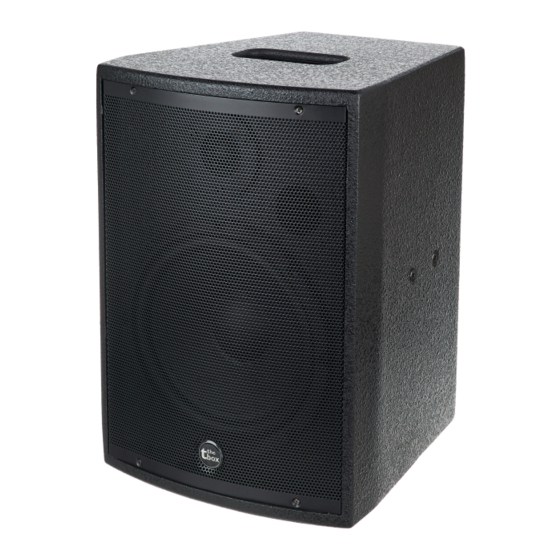

- Seite 1 Six Mix Eight Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de © 2018 25.04.2022, ID: 485326 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 29 Stecker- und Anschlussbelegungen....................33 Umweltschutz............................37 Six Mix Eight Aktiver Lautsprecher... - Seite 4 Six Mix Eight Aktiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Six Mix Eight Aktiver Lautsprecher... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Six Mix Eight Aktiver Lautsprecher...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
- Seite 13 Sicherheitshinweise HINWEIS! Kurzschlussgefahr Die Phantomspeisung führt zu Schäden am Gerät, wenn unsymmetrische Leitungen angeschlossen sind. Schalten Sie die Phantom‐ speisung nur ein, wenn ausschließlich symmetrisch beschaltete Kabel angeschlossen sind. Six Mix Eight Aktiver Lautsprecher...
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Aktiver 2-Wege-Lautsprecher mit 4-Kanal-Mixer und Audioplayer 8-Zoll-Basslautsprecher, 1-Zoll-Hochtontreiber (Neodym) Ausgangsleistung 2 × 70 W (RMS) Frequenzbereich 55 Hz … 20 kHz drei Mono-Eingangskanäle mit integriertem 2-Band-Equalizer und individuell zuschalt‐ barem FX (Line, MIC) ein Stereo-Eingangskanal mit integriertem 2-Band-Equalizer (Line) interner Effektprozessor mit 16 Presets zuschaltbare Phantomspeisung integrierter WAV-/MP3-Player (Wiedergabequellen: USB, Bluetooth, SD/MMC-Karte) -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation und Inbetriebnahme Bluetooth-Kopplung Das Gerät ist nach dem Einschalten unter dem Namen „Six Mix Eight“ für andere Bluetooth- Geräte erkennbar und kann mit ihnen gekoppelt werden. Six Mix Eight Aktiver Lautsprecher...
- Seite 17 Installation und Inbetriebnahme Anschlussbeispiel 1 M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Eight Aktiver Lautsprecher...
- Seite 18 Installation und Inbetriebnahme Anschlussbeispiel 2 M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Eight Aktiver Lautsprecher...
- Seite 19 Installation und Inbetriebnahme Blockschaltbild CH 1–3 CH 4 TAPE IN Six Mix Eight Aktiver Lautsprecher...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Bedienfeld (Übersicht) M U S I C S P E A K E R S SD/MMC CARD VOL- SCAN VOL+ MODE Six Mix Eight Aktiver Lautsprecher... - Seite 21 Anschlüsse und Bedienelemente [DIGITAL EFFECTS] [PRESETS] Drehschalter zum Auswählen eines Effekts aus der rechts daneben stehenden Liste [PEAK] Zeigt Übersteuerung an. Wenn die LED flackert oder leuchtet, ist der Pegel des Ein‐ gangssignals zu hoch. ö Die LED leuchtet auch, wenn die Effekte stummgeschaltet sind. [MUTE] Taste zum Stummschalten der Effekte [DFX RET]...
- Seite 22 Anschlüsse und Bedienelemente [CH 1], [CH 2], [CH 3] & [HIGH] Equalizer: Regler zum Anpassen der hohen Frequenzen (ab 12 kHz) des einzelnen Kanals in einem Bereich von –15 … +15 dB [LOW] Equalizer: Regler zum Anpassen der tiefen Frequenzen (unter 80 Hz) des einzelnen Kanals in einem Bereich von –15 …...
- Seite 23 Anschlüsse und Bedienelemente [CH 4] & [HIGH] Equalizer: Regler zum Anpassen der hohen Frequenzen (ab 12 kHz) des Kanals in einem Bereich von –15 … +15 dB [LOW] Equalizer: Regler zum Anpassen der tiefen Frequenzen (unter 80 Hz) des Kanals in einem Bereich von –15 …...
- Seite 24 Anschlüsse und Bedienelemente [PH] Drucktaster zum Zu-/Abschalten der Phantomspeisung für die XLR-Mikrofonein‐ gänge der Kanäle CH1 … CH3 Die Phantomspeisung führt zu Schäden am Gerät, wenn unsymmetrische Lei‐ tungen angeschlossen sind. Schalten Sie die Phantomspeisung nur dann ein, wenn ausschließlich symmetrisch beschaltete Kabel angeschlossen sind. [MAIN OUT] 6,35-mm-Ausgangsbuchse (stereo) zum Anschluss von passiven Lautsprecher‐...
- Seite 25 Anschlüsse und Bedienelemente [MONITOR] Regler zum Anpassen der Monitor-Lautstärke [MAIN] Lautstärkeregler zum Anpassen der Gesamtlautstärke des Geräts [POWER] Betriebsanzeige. Diese LED leuchtet, sobald das Gerät mit Netzspannung versorgt wird und eingeschaltet ist [10] … [–30]: Anzeige der Stärke des Ausgangssignals Wenn die LED [10] blinkt, ist der Pegel zu hoch und der Verstärker könnte über‐...
- Seite 26 Anschlüsse und Bedienelemente [USB] M U S I C S P E A K E R S USB-Anschluss für USB-Sticks SD/MMC CARD VOL- SCAN VOL+ MODE Display < ; [M] / [MODE] Auswahl einer Betriebsart „LINE“ : Wiedergabe der Audio-Daten von der SD-Karte. „bt“...
- Seite 27 Anschlüsse und Bedienelemente / [VOL–] Normaler Tastendruck: Sprung zum letzten Musikstück. Taste etwa zwei Sekunden lang gedrückt: Lautstärke verringern. [SD/MMC CARD] Schacht für eine SD- oder MMC-Karte Six Mix Eight Aktiver Lautsprecher...
- Seite 28 Anschlüsse und Bedienelemente Rückseite Spannungswahlschalter [Auto Stand-by] [ON] Das Gerät schaltet in den Standby-Modus, wenn keine Audiosignale empfangen werden. [OFF] > Das Gerät bleibt im normalen Betrieb, wenn keine Audiosignale empfangen werden. Hauptschalter. Schaltet das Gerät ein und aus. Netzanschlussbuchse (ausgeführt als Kaltgeräteeinbaustecker) mit Sicherungs‐ halter Six Mix Eight Aktiver Lautsprecher...
-
Seite 29: Technische Daten
Technische Daten Technische Daten Bestückung Zweiwegesystem mit 1-Zoll-Treiber (Neodym) und 8-Zoll-Basslautsprecher Eingangsanschlüsse 3 × XLR-6,35-mm-Klinken-Kombibuchse (mono, Mic In) 1 × 3,5-mm-Klinkenbuchse (stereo, Tape In) 1 × Cinch-Buchsenpaar (L/R, Tape In) 1 × USB 1 × SD-Card Eingangsimpedanz 2,2 kΩ Cinch 10 kΩ... - Seite 30 Technische Daten Frequenzbereich 75 Hz … 20 kHz (–6 dB) Trennfrequenz 2,4 kHz Geräuschspannungsabstand 82 dB Steilheit 8 dB/Oktave Schalldruck maximal 110 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max. Sendeleistung +2 dBm Standard Version 5.0 Name Six Mix Eight Wiedergabeformate MP3, WAV Leistungsaufnahme...
- Seite 31 Technische Daten Abmessungen (B × H × T) 260 mm × 370 mm × 280 mm Gewicht 7,2 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 %, nicht kondensierend Weitere Informationen Multifunktionsgehäuse Nein Hochständerflansch Nein Flugfähig Nein Bestückung der Tieftöner 1 ×...
- Seite 32 Technische Daten Frequenzgang dBSPL Six Mix Eight Aktiver Lautsprecher...
-
Seite 33: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 34 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 35 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Six Mix Eight Aktiver Lautsprecher...
- Seite 36 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse Six Mix Eight Aktiver Lautsprecher...
-
Seite 37: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 38 Notizen Six Mix Eight Aktiver Lautsprecher...
- Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
