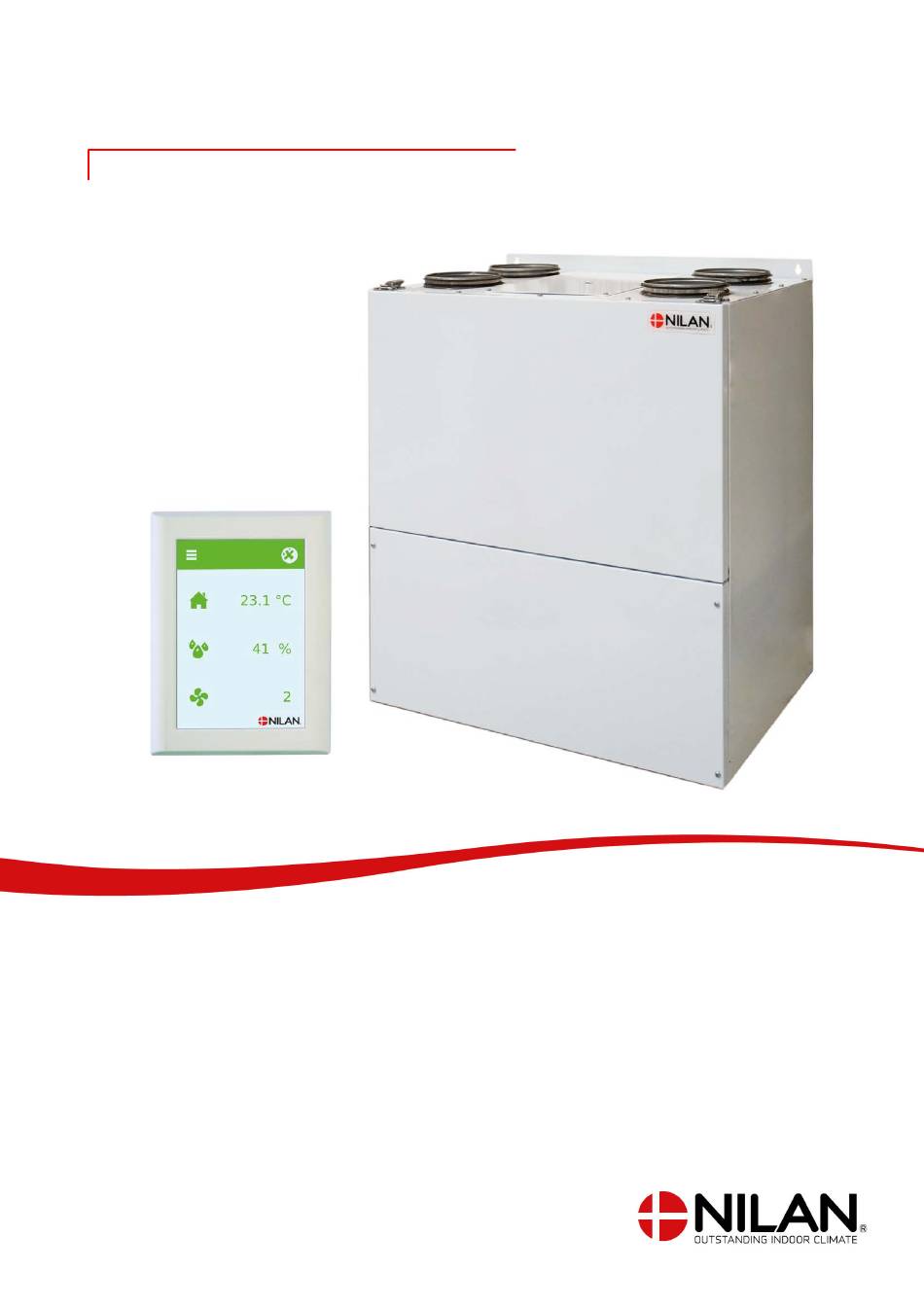

- Seite 1 MONTAGEANLEITUNG CTS602 LIGHT BY NILAN Comfort 200 Top (Deutsch) Version 3.01 - 14.01.2019...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit Stromversorgung ..................................................Entsorgung ........................................................Lüftungsanlagen ..................................................Allgemeine Informationen Einleitung ......................................................... Allgemeine Informationen vor der Montage ....................................Endabnahme ........................................................ Lüftung ........................................................Gerätetyp ........................................................Produktbeschreibung ................................................Zuluft Seite links ..................................................Zuluft Seite rechts ..................................................Funktionsdiagramm ................................................. Zubehör ......................................................... Vorheizregister als Frostschutz ........................................... - Seite 3 Comfort 200 Top (Deutsch) BY NILAN Sanitäre Arbeiten Zubehör ..............................................Siphon mit Kugel (Zubehör) ............................................Wasserheizregister (Zubehör) - Montage im Kanal ................................. Lüftungsmontage Kanalsystem ......................................................Gesetzgebung ..................................................... Kanäle ........................................................Gerät ........................................................Abluft ........................................................Zuluft ........................................................Dachhauben ....................................................Installationsbeispiel ................................................Ausgleich ........................................................
-
Seite 4: Sicherheit
Sicherheit Stromversorgung WARNUNG Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuereinheit beheben lässt. WARNUNG Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen. WARNUNG Ziehen Sie den Netzstecker des Gerätes immer, bevor Sie die Türen z. -
Seite 5: Allgemeine Informationen Einleitung
Bei weiteren Fragen zur Montage der Anlage nach dem Lesen der Anleitung wenden Sie sich bitte an einen Nilan-Fachhändler in Ihrer Nähe, den Sie auf http://www.nilan.de finden können. Zweck dieser Bedienungsanleitung ist es, dem Installateur Anweisungen für die korrekte Installation und Wartung des Gerätes zu geben. -
Seite 6: Gerätetyp

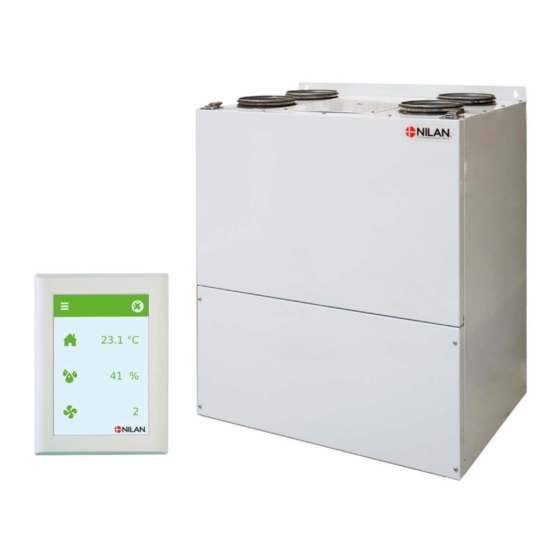

Gerätetyp Produktbeschreibung Comfort 200 Top ist ein Lüftungsgerät mit Wärmerückgewinnung. Das Gerät ist für Luftmengen bis zu 308 m /h bei einem externen Kanaldruck von 100 Pa ausgelegt. Das Gerät saugt die feuchte und verbrauchte Luft über Badezimmer, WC, Küche und Hauswirtschaftsraum aus der Wohnung und bringt frische Außenluft in Aufenthaltsräume wie... -
Seite 7: Zuluft Seite Links
Comfort 200 Top (Deutsch) BY NILAN Zuluft Seite links Alle Angaben in mm Anschlüsse: 1. Außenluft 2. Zuluft 3. Abluft 4. Fortluft 5. Kondenswasserablauf... -
Seite 8: Zuluft Seite Rechts
Zuluft Seite rechts Alle Angaben in mm Anschlüsse: 1. Außenluft 2. Zuluft 3. Abluft 4. Fortluft 5. Kondenswasserablauf... -
Seite 9: Funktionsdiagramm
Comfort 200 Top (Deutsch) BY NILAN Funktionsdiagramm Anschlüsse Steuerung 1. Außenluft T2/T7: Temperaturfühler Zuluft 2. Zuluft T9: Temperaturfühler Nachheizregister 3. Abluft T3: Temperaturfühler Abluft 4. Fortluft T4: Temperaturfühler Fortluft 5. Kondensatablauf T8: Temperaturfühler Außenluft 6. Elektrische Verbindung des Wassernachheizregisters... -
Seite 10: Zubehör
DTBU-Dämpfer Falls bei der Installation kein Platz für die Montage einer EM-Box vorhanden ist, kann Nilan einen DTBU-Dämpfer anbieten, der zwischen Küche und Bad montiert wird. Es bietet dieselbe Funktion wie die EM-Box, es müssen jedoch längere Kabel gelegt werden. -
Seite 11: Pollenfilter
Comfort 200 Top (Deutsch) BY NILAN Pollenfilter Das Gerät wird serienmäßig mit einem Plattenfilter geliefert. Wenn sich Personen in der Wohnung aufhalten, die an Pollenallergie leiden, kann ein Pollenfilter im Außenlufteinzug montiert werden, um den Pollenanteil in der Raumluft zu reduzieren. -
Seite 12: Aufstellen
Aufstellen Montage Platzierung des Geräts ACHTUNG Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Beim Filtertausch müssen die Filter leicht erreichbar sein und Wärmetauscher, Ventilator oder andere Komponenten müssen sich bei Bedarf problemlos austauschen lassen können. ACHTUNG Daher sollten vor dem Gerät mindestens 60 cm Platz gelassen werden. -
Seite 13: Aufhängung Eines Top Gerätes
Comfort 200 Top (Deutsch) BY NILAN Aufhängung eines Top Gerätes Das Gerät ist oben auf der Rückseite mit einem Montagebeschlag mit Löchern für die Wandmontage ausgestattet. Löcher für Wandmontage... -
Seite 14: Elektrische Montagearbeiten Stromanschlüsse
Elektrische Montagearbeiten Stromanschlüsse Sicherheit ACHTUNG Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen auszuführen. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. -
Seite 15: Bedienungspanel
Comfort 200 Top (Deutsch) BY NILAN Bedienungspanel HMI Bedienungspanel Die Bedienungspanel wird mit 1 ½ m Kabel geliefert. Das Panel wird mit der CTS602 Steuerung im Gerät mit einem Kabel vom Typ CAT.5e (maximale Länge 50 m) verbunden. ACHTUNG Wenn ein längeres Kabel benötigt wird, verwenden Sie ein gewöhnliches LAN-Kabel, kein Crossover-Kabel, max. -
Seite 16: Wandhalterung
Wandhalterung Das HMI-Panel wird mit der integrierten Wandhalterung an der Wand montiert. Das Panel sollte sichtbar platziert werden, damit Änderungen und Einstellungen am Monitor vorgenommen werden sowie Warnhinweise und Alarme für den Betrieb beobachtet werden können. Die Wandhalterung befindet sich auf der Die Wandhalterung wird mit zwei Der RJ12 Stecker wird in die Buchse am Rückseite und kann abgetrennt werden. -
Seite 17: Elektroanschluss Des Gerät
Comfort 200 Top (Deutsch) BY NILAN Elektroanschluss des Gerät Versorgung WARNUNG Stromversorgung, einschließlich Sicherheitsschalter, ist von einem autorisierten Elektroinstallateur zu montieren. Wird geliefert mit einem Stromkabel für den Anschluss an das Stromnetz an. Es ist wichtig, das Gerät elektrisch zu erden. -
Seite 18: Elektroanschluss Zubehör
Elektroanschluss Zubehör Anschluss an Benutzerwahl und Modbus Benutzerwahl: Der Anschluss an die Benutzerwahl 1 kann z. B. zur Steuerung ein Dunstabzugshaube über einen potenzialfreien Kontakt verwendet werden, der dem Gerät ein Signal gibt die Belüftung zu erhöhen, wenn die Abzugshaube in Betrieb ist. Der Anschluss erfolgt an an Stift 4 und 5 im 8-pol- Stecker der Bedienungspanel. -
Seite 19: Externes Elektro-Vorheizregister
Comfort 200 Top (Deutsch) BY NILAN Externes Elektro-Vorheizregister Wenn das Gerät nicht als Polar-Ausführung mit eingebautem Vorheizregister erworben wurde, kann ein externes Vorheizregister für die nachträgliche Montage hinzugekauft werden. Das Elektro-Vorheizregister wird mit dem notwendigen Temperaturfühler im Außenluftkanal vor das Gerät montiert und an eine externe Stromversorgung angeschlossen. -
Seite 20: Anschluss Der Zusatzplatine
Die Zusatzplatine wird in Steckplatz CN9 an der CTS602 Platine eingesetzt. ACHTUNG Zusatzplatine und Anschlüsse sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen zu montieren. Die Zusatzplatine ist Zubehör für die CTS602 Platine. Externe Komponenten sind nicht im Lieferumfang von Nilan enthalten. -
Seite 21: Elektrisches Nachheizregister
Comfort 200 Top (Deutsch) BY NILAN Elektrisches Nachheizregister Wenn die Zulufttemperatur ganz genau geregelt werden soll, ist ein Nachheizregister nötig. Ein elektrisches Nachheizregister ist zur Montage im Zuluftkanal als Zubehör mit dem nötigen Temperaturfühler und den Anschlussteilen erhältlich. Der RJ45-Stecker wird an der Schrumpfmuffenverbindung abgeschnitten und das Kabel an der Platine montiert. - Seite 22 Maßskizze: Platzierungsmöglichkeiten:...
-
Seite 23: Wassernachheizregister
Comfort 200 Top (Deutsch) BY NILAN Wassernachheizregister Wenn die Zulufttemperatur ganz genau geregelt werden soll, ist ein Nachheizregister nötig. Ein Wasser-Nachheizregister ist zur Montage im Zuluftkanal als Zubehör mit dem nötigen Temperaturfühler und den Anschlussteilen erhältlich. Der RJ45-Stecker wird an der Schrumpfmuffenverbindung abgeschnitten und das Kabel an der Platine montiert. - Seite 24 Elektroanschluss des Zweiwegeventil 0-10V CTS602 Light Zusatzplatine Die Kabel wird entlang der Kanäle geführt und durch die Rolle am Gerät gezogen und abwärts zur Platine geführt, wo sie gemäß Schaltplan montiert werden Maßskizze: 3/4" RG 3/4" RG...
-
Seite 25: Sanitäre Arbeiten Kondensatablauf
Bedarf des Nachfüllens. INFO Nilan bietet einen Siphon mit einer Kugel an. Die Kugel sorgt dafür, dass keine Luft durch den Kondenswasserablauf in das Gerät gesaugt wird, wenn der Siphon ausgetrocknet ist. So wird sichergestellt, dass das Wasser in der Kondenswasserschale weggeleitet werden kann und der... -
Seite 26: Anschluss Unten
Anschluss unten Ø20 mm min. 50 mm Ø20 mm min. 170 mm min. 50 mm Anschluss Siphon allgemein Anschluss Nilan Siphon mit Kugel... -
Seite 27: Sanitäre Arbeiten Zubehör
Comfort 200 Top (Deutsch) BY NILAN Sanitäre Arbeiten Zubehör Siphon mit Kugel (Zubehör) Anschlussmöglichkeiten mit Nilans Siphon: 1. Siphon mit Stutzen von Ø32 mm 2. Reduzierstutzen für Ø20 mm 3. Reduzierstück für ¾"-RG 4. Reduzierstutzen für ½"-Schlauch Maßskizze: Alle Angaben sind in mm. -
Seite 28: Wasserheizregister (Zubehör) - Montage Im Kanal
1. Wasserheizregister 2. Stellantrieb und Regelventil: Danfoss AME 140/24V 0-10V-Signal, 2-Wege-Ventil VZ2 Kv0,4 (nicht im Lieferumfang von Nilan) Kvs-Wert MUSS in Bezug auf die Versorgung überprüft werden. Differenzdruck: 0,1-0,6 bar. Bei einer Vorlauftemperatur von 60 °C wird bei maximaler Heizleistung mit einer Kühlung von 20 °C über dem Heizregister gerechnet. - Seite 29 Comfort 200 Top (Deutsch) BY NILAN WICHTIG bezüglich Danfoss Stellantrieb Typ AME 140: Der Wiedereinbau des Aktuator muss in folgender Weise erfolgen: 1. Netzstecker ziehen und Abdeckung des Aktuators entfernen. 2. Getriebe befreien, indem der Knopf unten am Gehäuse eingedrückt und die Spindel ganz ausgedreht wird (gegen den Uhrzeigersinn) 3.
-
Seite 30: Lüftungsmontage Kanalsystem
Um zu vermieden, dass Schwingungen vom Gerät auf das Kanalsystem übertragen werden und um eine mögliche zukünftige Wartung des Geräts zu erleichtert, wobei das Gerät versetzt werden muss. Nilan bietet schalldämmende Flexschläuche an, die neben einer flexiblen Verbindung zwischen Gerät und Kanalsystem auch Geräusche vom Gerät zum Kanalsystem dämpfen. -
Seite 31: Abluft
Comfort 200 Top (Deutsch) BY NILAN Abluft Die Abluftventile werden in den feuchtigkeitserzeugenden Räumen montiert und dort strategisch platziert, wo sie Feuchtigkeit am besten absaugen können. Feuchtigkeitserzeugende erzeugende Räume: • Bad • WC • Küche • Waschraum Zuluft Die Einblasventile werden im Aufenthaltsraum montiert und strategisch platziert, sodass sie möglichst wenig stören. -
Seite 32: Installationsbeispiel
Installationsbeispiel Ausgleich Wichtige Information ACHTUNG Damit das Lüftungssystem optimal läuft, ist es wichtig, dass es richtig eingestellt ist. Es wird empfohlen, dass dies von Fachleuten durchgeführt wird. Es ist wichtig, die gesamte Zuluft und die gesamte Abluft zu messen. Das System muss ein Mindestmaß... - Seite 33 Comfort 200 Top (Deutsch) BY NILAN...
