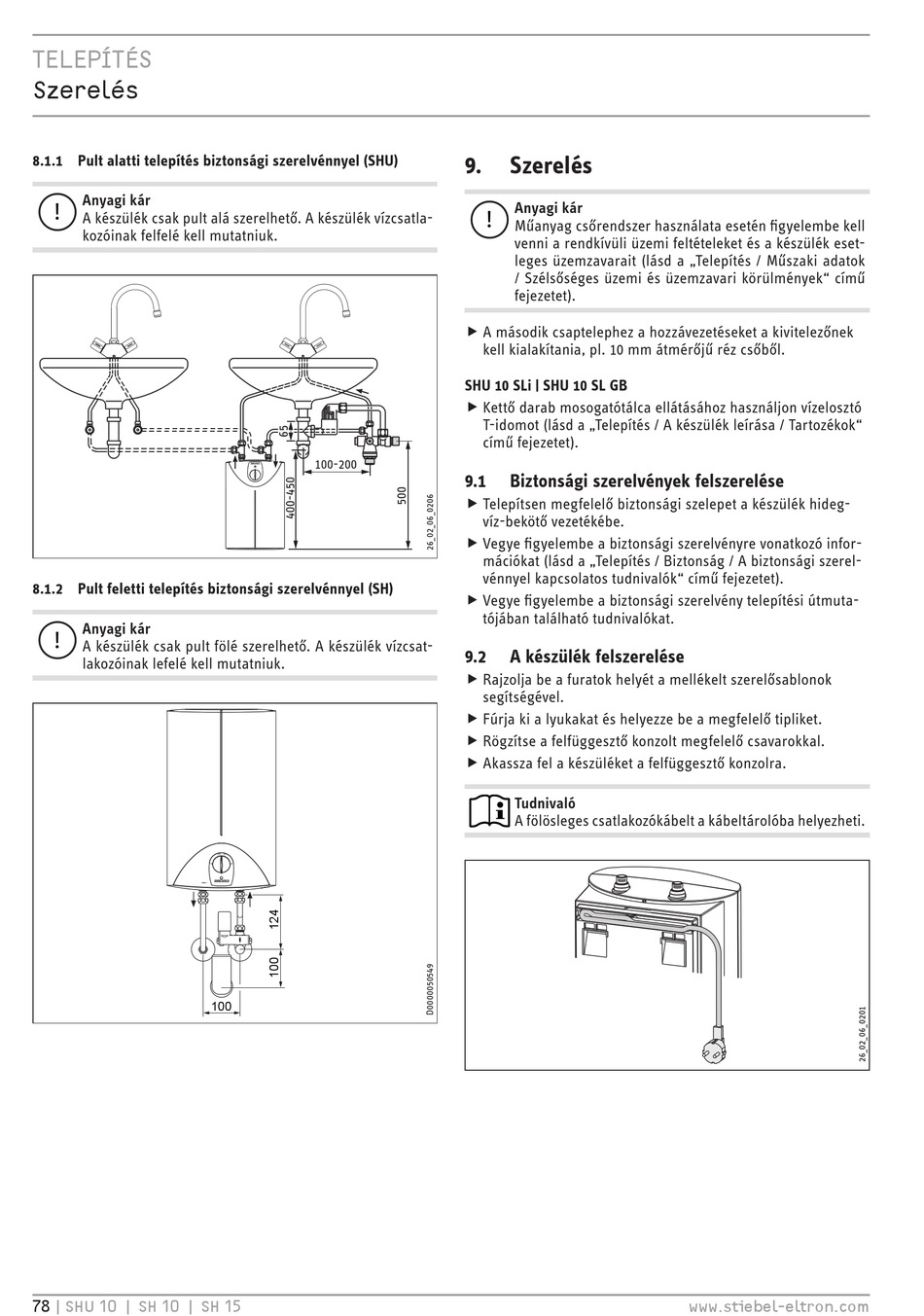

TELEPÍTÉS
Szerelés
8.1.1 Pult alatti telepítés biztonsági szerelvénnyel (SHU)
Anyagi kár
!
A készülék csak pult alá szerelhető. A készülék vízcsatla-
kozóinak felfelé kell mutatniuk.
8.1.2 Pult feletti telepítés biztonsági szerelvénnyel (SH)
Anyagi kár
!
A készülék csak pult fölé szerelhető. A készülék vízcsat-
lakozóinak lefelé kell mutatniuk.
comfor t
78 | SHU 10 | SH 10 | SH 15
100-200
°C
82 35
65 Eco 55
Eco
55 65
35 85
°C
9. Szerelés
Anyagi kár
!
Műanyag csőrendszer használata esetén figyelembe kell
venni a rendkívüli üzemi feltételeket és a készülék eset-
leges üzemzavarait (lásd a „Telepítés / Műszaki adatok
/ Szélsőséges üzemi és üzemzavari körülmények" című
fejezetet).
f A második csaptelephez a hozzávezetéseket a kivitelezőnek f
kell kialakítania, pl. 10 mm átmérőjű réz csőből.
SHU 10 SLi | SHU 10 SL GB
f Kettő darab mosogatótálca ellátásához használjon vízelosztó f
T-idomot (lásd a „Telepítés / A készülék leírása / Tartozékok"
című fejezetet).
9.1 Biztonsági szerelvények felszerelése
f Telepítsen megfelelő biztonsági szelepet a készülék hideg- f
víz-bekötő vezetékébe.
f Vegye figyelembe a biztonsági szerelvényre vonatkozó infor- f
mációkat (lásd a „Telepítés / Biztonság / A biztonsági szerel-
vénnyel kapcsolatos tudnivalók" című fejezetet).
f Vegye figyelembe a biztonsági szerelvény telepítési útmuta- f
tójában található tudnivalókat.
9.2 A készülék felszerelése
f Rajzolja be a furatok helyét a mellékelt szerelősablonok f
segítségével.
f Fúrja ki a lyukakat és helyezze be a megfelelő tipliket. f
f Rögzítse a felfüggesztő konzolt megfelelő csavarokkal. f
f Akassza fel a készüléket a felfüggesztő konzolra. f
Tudnivaló
A fölösleges csatlakozókábelt a kábeltárolóba helyezheti.
