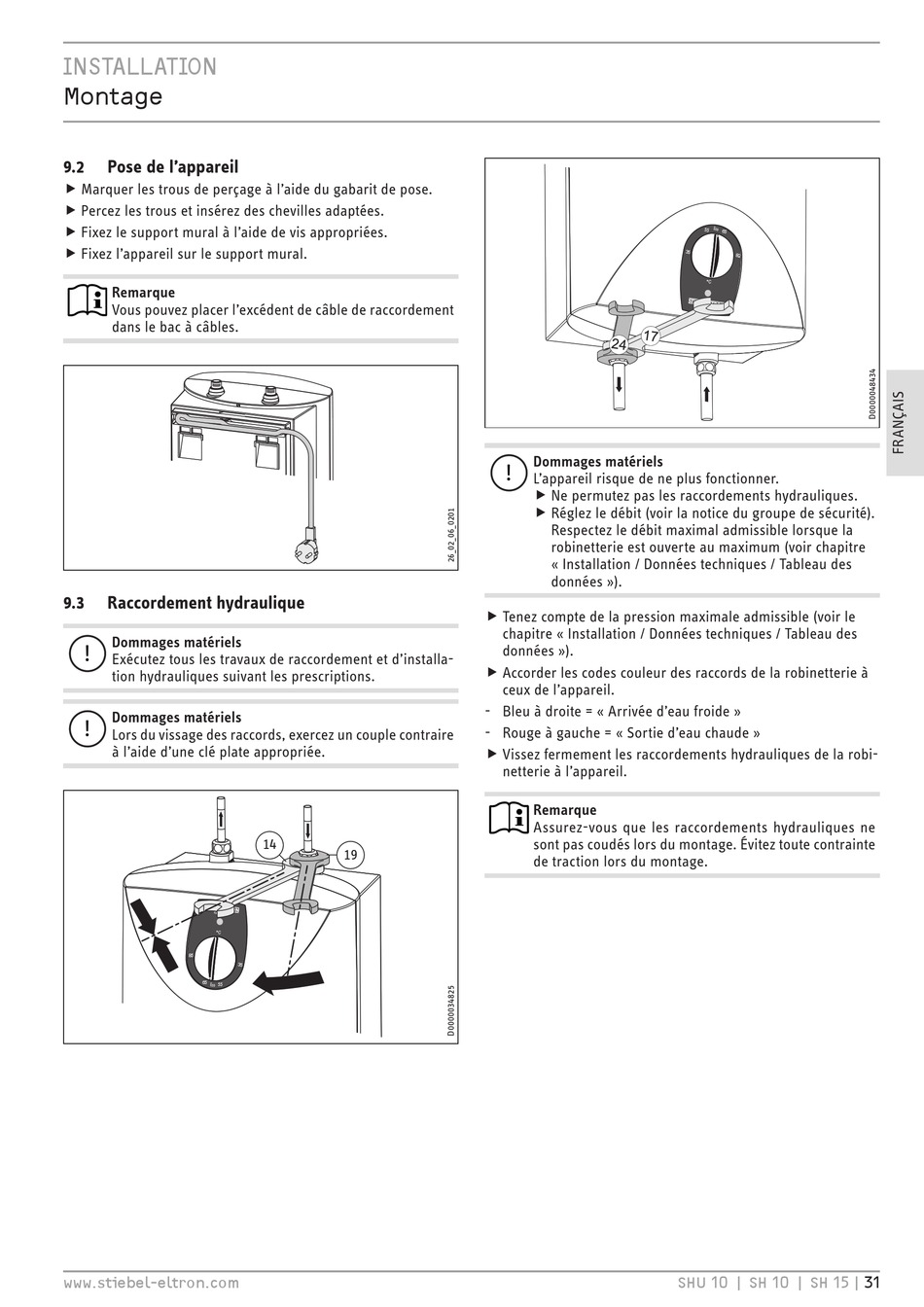

INSTALLATION
Montage
9.2

Pose de l'appareil

f Marquer les trous de perçage à l'aide du gabarit de pose. f
f Percez les trous et insérez des chevilles adaptées. f
f Fixez le support mural à l'aide de vis appropriées. f
f Fixez l'appareil sur le support mural. f
Remarque
Vous pouvez placer l'excédent de câble de raccordement
dans le bac à câbles.
9.3

Raccordement hydraulique

Dommages matériels
!
Exécutez tous les travaux de raccordement et d'installa-
tion hydrauliques suivant les prescriptions.
Dommages matériels
!
Lors du vissage des raccords, exercez un couple contraire
à l'aide d'une clé plate appropriée.
www.stiebel-eltron.com
14
19
Dommages matériels
!
L'appareil risque de ne plus fonctionner.
f Ne permutez pas les raccordements hydrauliques. f
f Réglez le débit (voir la notice du groupe de sécurité). f
Respectez le débit maximal admissible lorsque la
robinetterie est ouverte au maximum (voir chapitre
« Installation / Données techniques / Tableau des
données »).
f Tenez compte de la pression maximale admissible (voir le f
chapitre « Installation / Données techniques / Tableau des
données »).
f Accorder les codes couleur des raccords de la robinetterie à f
ceux de l'appareil.
- Bleu à droite = « Arrivée d'eau froide »
- Rouge à gauche = « Sortie d'eau chaude »
f Vissez fermement les raccordements hydrauliques de la robi- f
netterie à l'appareil.
Remarque
Assurez-vous que les raccordements hydrauliques ne
sont pas coudés lors du montage. Évitez toute contrainte
de traction lors du montage.
SHU 10 | SH 10 | SH 15 | 31
