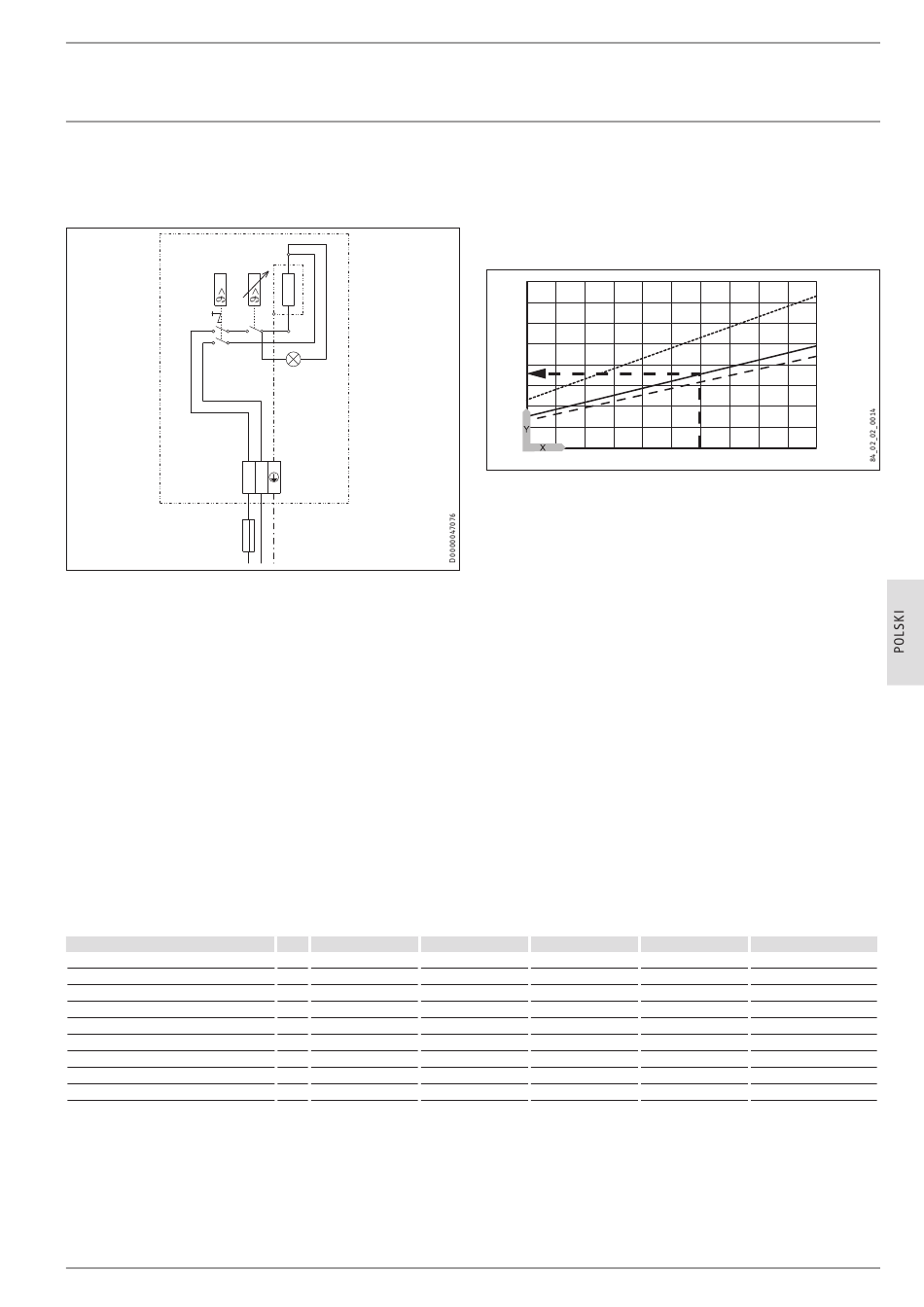

15.2 Schemat połączeń elektrycznych
1/N/PE ~ 220–240 V
15.6 Dane dotyczące zużycia energii
Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla
zużycia energii.
Producent
Profil poboru CWU
Klasa efektywności energetycznej
Sprawność energetyczna
Dzienne zużycie prądu
Roczne zużycie energii elektrycznej
Fabryczna nastawa temperatury
Poziom mocy akustycznej
www.stiebel-eltron.com
L N
SHU 10 SLi
229473
Stiebel Eltron
XXS
A
% 36
kWh 2,371
kWh 507
°C 55
dB(A) 15

15.3 Wykres podgrzewania

Czas nagrzewania zależy od kamienia kotłowego i ciepła szcząt-
kowego. Czas nagrzewania przy dopływie zimnej wody o tempe-
raturze 10°C i przy ustawieniu maksymalnej temperatury można
odczytać na wykresie.
40
35
30
25
20
15
10
5
0
35 40 45 50
x Temperatura w °C
y czas w min
1 3,3 kW Urządzenie 15 l
2 2 kW Urządzenie 10 l
3 2 kW Urządzenie 15 l
Przykład urządzenia 10 l:
Nastawa temperatury = 65°C
Czas nagrzewania = ok. 18 minut
15.4 Krajowe dopuszczenia i certyfikaty
Znaki jakości znajdują się na tabliczce znamionowej.
15.5 Graniczne warunki robocze i awaryjne
W razie usterki temperatura w instalacji może na krótki czas wzro-
snąć do maks. 105 °C.
SHU 10 SL GB SH 10 SLi
229474 229476
STIEBEL ELTRON STIEBEL ELTRON
XXS XXS
A
36
2,371 2,318
507 498
55
15
55 60 65 70 75 80
SH 15 SLi SH 15 SL GB 3,3 kW
229478
STIEBEL ELTRON STIEBEL ELTRON
XXS
A A
37 37
2,314
497
55 55
15 15
SHU 10 | SH 10 | SH 15 |
3
2
1
85
229480
XXS
A
37
2,314
497
55
15
61
