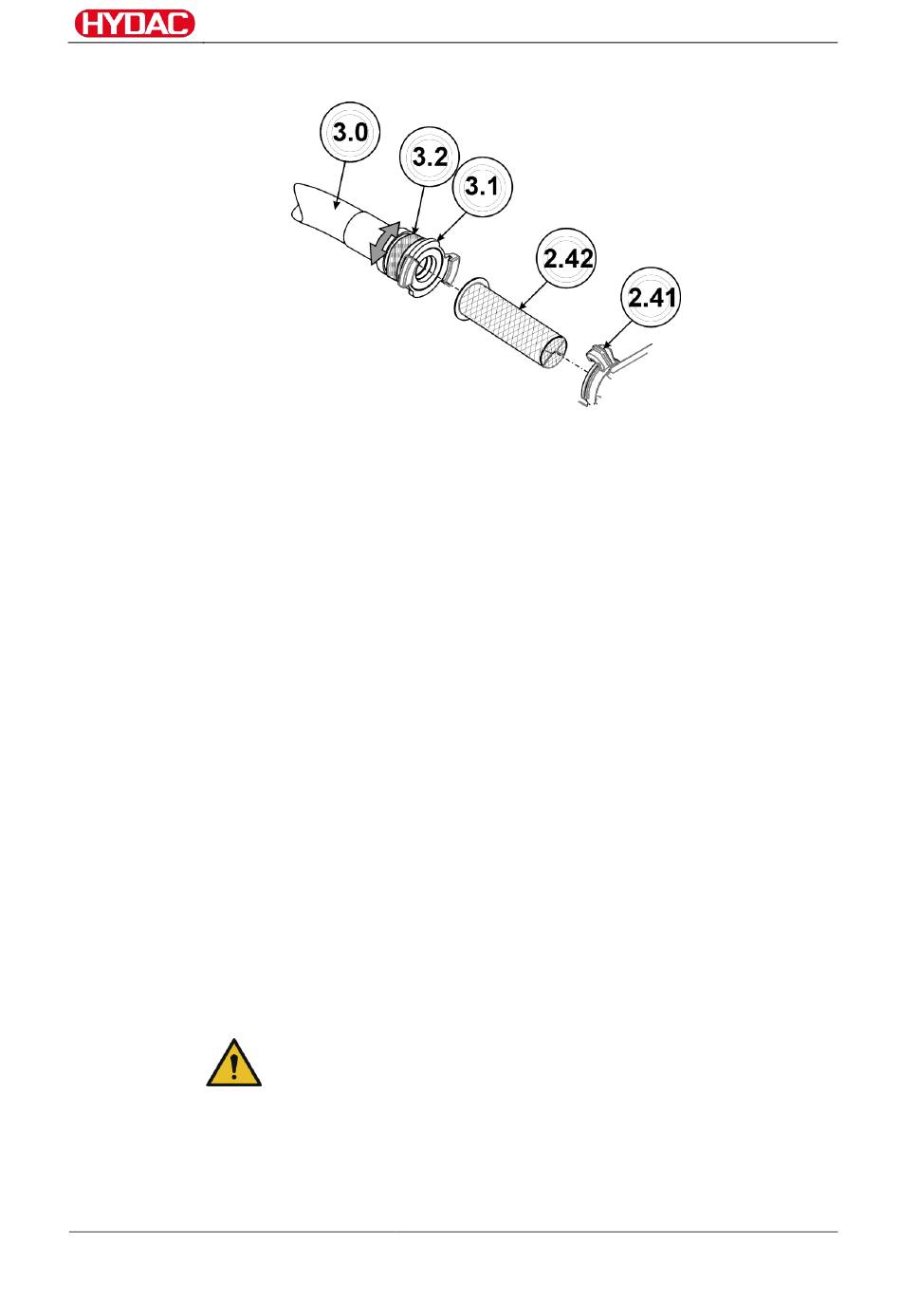

Zum Aus- und Einbau des Saugsiebes, gehen Sie wie folgt vor:
1. Schalten Sie das Filteraggregat aus.
2. Lösen Sie den Klemmring (3.2) an der Schlauchkupplung (3.1) von
Hand im Gegenuhrzeigersinn.
3. Drehen Sie die Schlauchkupplung (3.1) um ~ 90° im
Gegenuhrzeigersinn und nehmen Sie diese ab.
4. Entleeren Sie den Saugschlauch in den Behälter.
5. Entnehmen Sie den Saugschlauch aus dem Behälter und wischen
Sie am Saugschlauch und Lanze anhaftendes Fluid mit einem Tuch
ab.
6. Das Saugsieb (2.42) ist nun sichtbar und über die Schlauchkupplung
(2.41) zugänglich.
7. Ziehen Sie das Saugsieb (2.42) aus der Schlauchkupplung (2.41).
8. Reinigen Sie das Saugsieb (2.42) durch Auswaschen und
anschließendes Ausblasen mit Druckluft. Ersetzten Sie ein defektes
Saugsieb.
6. Schieben Sie das neue oder das gereinigte Saugsieb (2.42) in die
Schlauchkupplung (2.41) ein.
9. Stecken Sie die Schlauchkupplung (3.1) auf das Gegenstück am
Aggregat (2.41) und drehen Sie die Schlauchkupplung (3.1) um ~ 90
° im Uhrzeigersinn.
10. Ziehen Sie den Klemmring (3.2) an der Schlauchkupplung (3.1) von
Hand im Uhrzeigersinn an.
angezogen, zieht die Pumpe über die Schlauchkupplung Luft.
11. Nehmen Sie das Aggregat in Betrieb.
12. Prüfen Sie das Aggregat im Betrieb auf Undichtigkeiten.
13. Das Saugsieb prüfen / austauschen ist abgeschlossen.
FCC
BeWa FCC 3160328g de 2019-11-25.docx
Ist der Klemmring nicht oder nicht ausreichend fest
