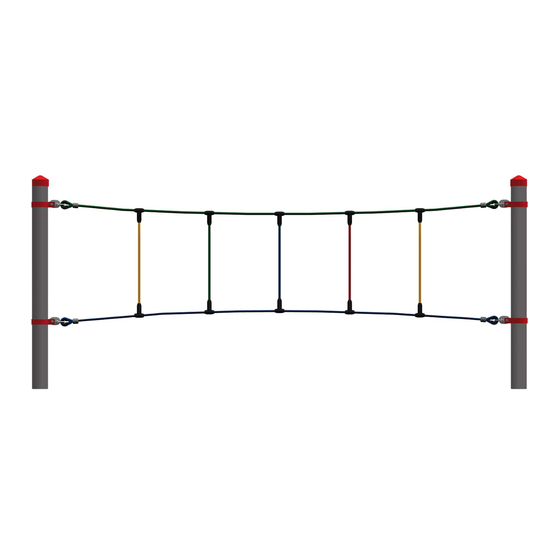

HUCK Seiltechnik Haiger Anleitung
Stahlpfosten
Verwandte Anleitungen für HUCK Seiltechnik Haiger
Inhaltszusammenfassung für HUCK Seiltechnik Haiger
- Seite 1 Art.Nr. 2045304 2045317 2045333 ff. A Seilparcours „Haiger“ Ausführung: Stahlpfosten Betreiber: ____________________________________________________ Standort: _____________________________________________________...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seilparcours „Haiger“, Art. 204 5304 ....................1 Einleitung Installation..........................4 Datenblatt Seilparcours Haiger Art. 204 5304 .................5 Lieferumfang, Stückliste mit Teilenummern ...................5 Aufstellanweisung..........................11 Überprüfungen nach der Installation....................33 Wartungsanleitung Seilparcours „Haiger“ Art. 204 5304 Ausführung: Stahlpfosten..35 Einleitung Wartung ..........................36 Allgemeine Hinweise zu den Wartungsarbeiten ................37 Regelmäßige Wartungsarbeiten (Bild) ..................38... -
Seite 3: Einleitung Installation
Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen! Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 35614 Aßlar/Berghausen... -
Seite 4: Datenblatt Seilparcours Haiger Art. 204 5304
Datenblatt Seilparcours Haiger Art. 204 5304 Platzbedarf .3,10 x 0,80 m bzw. je nach Spielgerät (siehe Draufsichten) 6,10 x 3,10 m bzw 6,10 m x 4,70 m inkl. Sicherheitsabstand, Fallhöhe max. 0,80 m. Achtung : Bei mehreren Spielgeräten muß der Einbauwinkel mindestens 90°,- besser mehr betragen !!!! (siehe Blatt –... -
Seite 5: Tabelle 3-1: Lieferumfang, Stückliste Mit Teilenummern
in Worten (Achtung – Stückzahlangaben entsprechen 1 Gerät !!) Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlpfosten Ø 102 mm, 2,00 m lang Rote für Ø 102 mm Abdeckkappen aus Kunststoff 2, 4 Rohrschellen mit M10 x 35 mm lg. -
Seite 6: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl Ø 102 mm, 2,00 m lang für Ø 102 mm 2, 4 bzw. 4591-1 4591-2 4591-3... - Seite 7 4591-4 4591-5...
- Seite 8 4591-6 4591-7 4591-8 4591-9...
- Seite 9 4591-10...
-
Seite 10: Aufstellanweisung
Aufstellanweisung... - Seite 31 Abbindezeit für Beton B25 mind. 4 – 5 Tage Beton B25 ( für Fundament ) Fallschutz Fundamentradius mindestens 10 cm Sickerschicht 10 cm Achsmaß O.K. Spielebene Pfosten Al.S Aluminium-Adapter mit Stahlschelle Bog.S Bogenseil Erdeinschraubanker Handlauf HS,L Hangelseile mit Laufseil L.Se Laufseil P.AK Pfostenabdeckkappen...
-
Seite 32: Überprüfungen Nach Der Installation
Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen. In den folgenden Fällen ist das Gerät noch nicht sicher installiert: •... -
Seite 34: Wartungsanleitung Seilparcours „Haiger" Art. 204 5304
Wartungsanleitung Seilparcours „Haiger“ Art. 204 5304 Ausführung: Stahlpfosten... -
Seite 35: Einleitung Wartung
Bespielen gefährlich wird. Voraussetzung ist allerdings, daß die regelmäßigen Kontrollen im Bedarfsfall eine Reparatur nach sich ziehen. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 35614 Aßlar/Berghausen... -
Seite 36: Allgemeine Hinweise Zu Den Wartungsarbeiten
Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen Die Häufigkeit der Inspektionen müssen sich nach der tatsächlichen Beanspruchung richten. -
Seite 37: Absperrung Der Spielanlagen
3 Jahren, es müssen die Stahlpfosten bis zum Betonfundament freigelegt werden und auf Korrosion überprüft weden. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Seile auf Abrieb kontrollieren. Bei starker Abnutzung Seile nachimprägnieren. Regelmäßige Wartungsarbeiten (Bild) Regelmäßige Wartungsarbeiten (Text) Macintosh HD:Users:kortegast:Desktop:Anleitungen Pettirsch:Huck Seiltechnik:2045304.doc... - Seite 38 m = monatilich j = 1/4 jährlich j = 1/2 jährlich ¼ j ½ j Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. Standfestigkeit (Standpfosten, Federn, Streben, Fundamente usw.) überprüfen. Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.
-
Seite 39: Wartungsplan
Auch Mängel, die die Funktion beeinträchtigen, sollten umgehend behoben werden. Solche Mängel mindern den Spielwert des Gerätes und reizen zu mutwilligen Zerstörungen, die eventuell einen Sicherheitsverlust zur Folge haben. Auch hier sollte der Schaden umgehend behoben werden. Macintosh HD:Users:kortegast:Desktop:Anleitungen Pettirsch:Huck Seiltechnik:2045304.doc... -
Seite 40: Monatlich Durchzuführende Wartungsarbeiten
Monatlich durchzuführende Wartungsarbeiten • Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). • Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. • Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. nachziehen. Beschädigte oder fehlende Teile erneuern. •... -
Seite 41: Jährliche Hauptinspektionen
. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 42: Wartungsprotokoll
Wartungsprotokoll Gerätename: Seilparcours „Haiger“ ______________ / Art.-Nr. 204 5304_____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverständi Bespielb Mängel gesperrt Mängel Datum Besichtig Ordnung behoben durch Bitte kopieren und 1x jährlich nach der Hauptinspektion an den Hersteller per Telefax (06443) 83 11 79 zurücksenden! -
Seite 43: Übergabebeleg
Wartungsdokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seiltechnik GmbH per Telefax (06443) 83 11 79 zurückzusenden! Art.-Nr.: 204 5304 Gerätetyp: Seilparcours „Haiger“...
