Aufbau- und Bedienungsanleitung
Herd Roma
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht beachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Herden betreffenden Vorschriften und Normen un bedingt zu
beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1 und
Teil 2, EN 13384, DIN EN 12815 sowie örtliche Vor schriften).
Um die Ein haltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Herdes der zuständige
Schornsteinfegermeister zu in formieren. Er wird Sie beraten und
den ordnungsgemäßen Anschluss des Herdes prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Herdes ist eine ebene, tragfähige
Stellfläche, die aus nicht brennbaren Bau stoffen besteht oder durch
eine nicht brennbare Unterlage geschützt sein muss. Die Unterlage
ist so zu bemessen, dass sie vor dem Herd mindestens 50 cm und
an den Seiten mindestens 30 cm über die Feuerraumöffnung bzw.
Grund fläche des Herdes hinausragt. Im HARK-Zubehör programm
finden Sie hierfür geeignete Bodenplatten. Von der Rückseite und
den Seitenflächen der Herdverkleidung ist ein Wandabstand von
20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bau teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

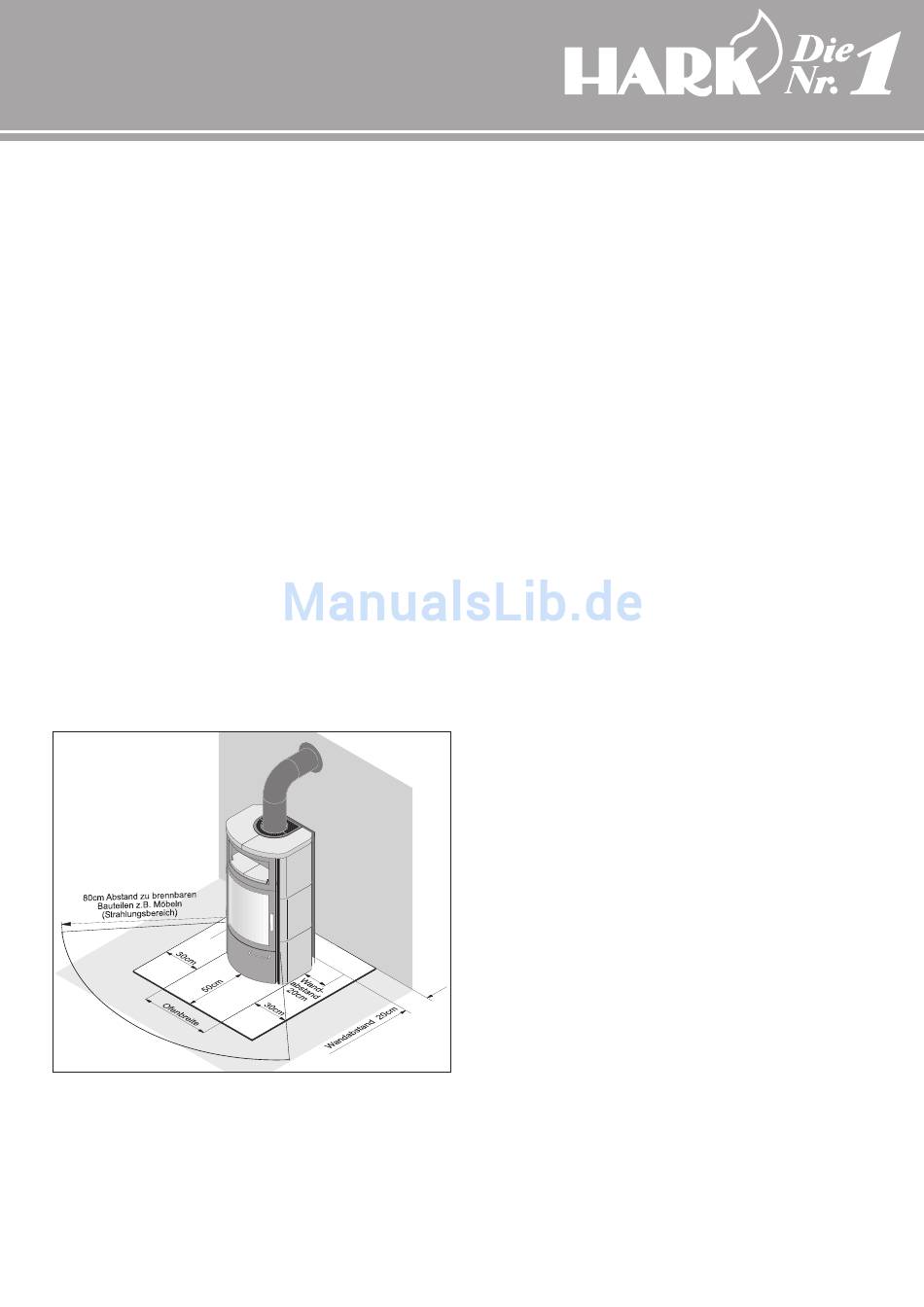

Abbildung A
Frischluftzufuhr
Da Herde raumluftabhängige Feuerstätten sind, die Ihre Verbren-
nungsluft aus dem Aufstellraum entnehmen, muss der Be treiber für
ausreichende Verbrennungs luft zu fuhr sorgen! Herde der Bauart 1
(selbstschließende Feuerraumtür) benötigen ein Raum volumen von
mindestens 4 m pro Kilowatt Nennwärme leistung. Bei kleineren
3
Räumen, abgedichteten Fenstern und Türen oder sonstigen
Beein trächtigungen einer ausreichenden Luftzufuhr (zum Beispiel
im Kamin- & Kachelofenbau
weitere Feuerstätten, mechanische Entlüftungen), muss für eine
zusätzliche Frischluftzufuhr gesorgt werden, z. B. durch den Einbau
einer Luftklappe in der Nähe des Herdes oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Hei zungskeller). Die Verbrennungs luftleitung
sollte mit einer Ab sperrklappe in Herd nähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine sepa rate
Ver brennungsluftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Herd befindet, kann den Betrieb der Feuerstätte ebenfalls
beeinträchtigen, da sie dem Raumverbund große Mengen
Luft entzieht. Diese Luft muss dem Raumverbund durch eine
entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunst abzughaube mit einem Fensterkontaktschalter
versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Externe Verbrennungsluftzufuhr
Wahlweise ist der Herd Roma mit einer ex ternen Verbrennungs-
luftzufuhr lieferbar. Die Verbrennungsluft wird demnach nicht aus
dem Aufstellraum entnommen, sondern dem Brennraum direkt
über eine Verbrennungsluft leitung zugeführt. Dieser Herd ist
daher besonders für Niedrigenergiehäuser ge eignet, da hier das
empfindliche Zusammenspiel zwischen Be- und Entlüftung nicht
gestört werden darf. Für die Verbrennungsluft ver sorgung muss ein
Durchbruch in der Außenwand des Hauses vorgesehen werden.
Dieser Wanddurchbruch wird mit Hilfe von Aluflexrohren (Ø 125
mm), die im Hark-Zubehörporgramm er hält lich sind, mit dem
Stutzen für die externe Verbrennungsluftzufuhr am Herd verbun-
den. Maximal mögliche Länge der Verbren nungsluftleitung: 12 m
ohne Richtungsänderung oder entsprechend 9 m gerade Leitung
+ 1 Bogen oder entsprechend 6 m gerade Leitung + 2 Bögen (1
x 90º – Bogen entspricht 3 m gerade Länge).
Schornstein und Rauchrohranschluss
Bei der Installation des Herdes müssen die be stehenden
Gesetze der Landesbauordnung, örtliche feuer polizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Herd muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im
Zubehörprogramm komplette Rauchrohrsätze für jeden Herd an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie er-
möglichen eine einfache Montage des Herdes. Selbst verständlich
lässt sich der Schornsteinanschluss auch mit handels üblichen Rauch-
rohren durchführen. Die Rauchrohre sind am Herd untereinander
und am Schornstein fest und dicht anzubringen. Das Rauchrohr
darf nicht in den freien Schornsteinquerschnitt hineinragen.
Sind andere Feuerstätten im gleichen Stockwerk am gleichen
Schornstein an geschlossen, muss der Anschluss mindestens 30
cm höher oder tiefer liegen als der Anschluss anderer Geräte. Es
empfiehlt sich die Verwendung eines Doppelwandfutters.
-1-
®
