Bella Rosa 12, Bella Rosa 13
Montageanleitung

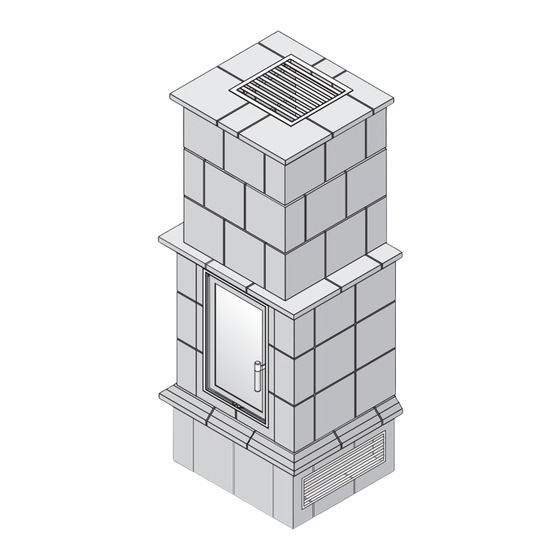

Bella Rosa 12
HARK GmbH & Co. KG • Hochstraße 197 - 215 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu gewerblichen
Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.

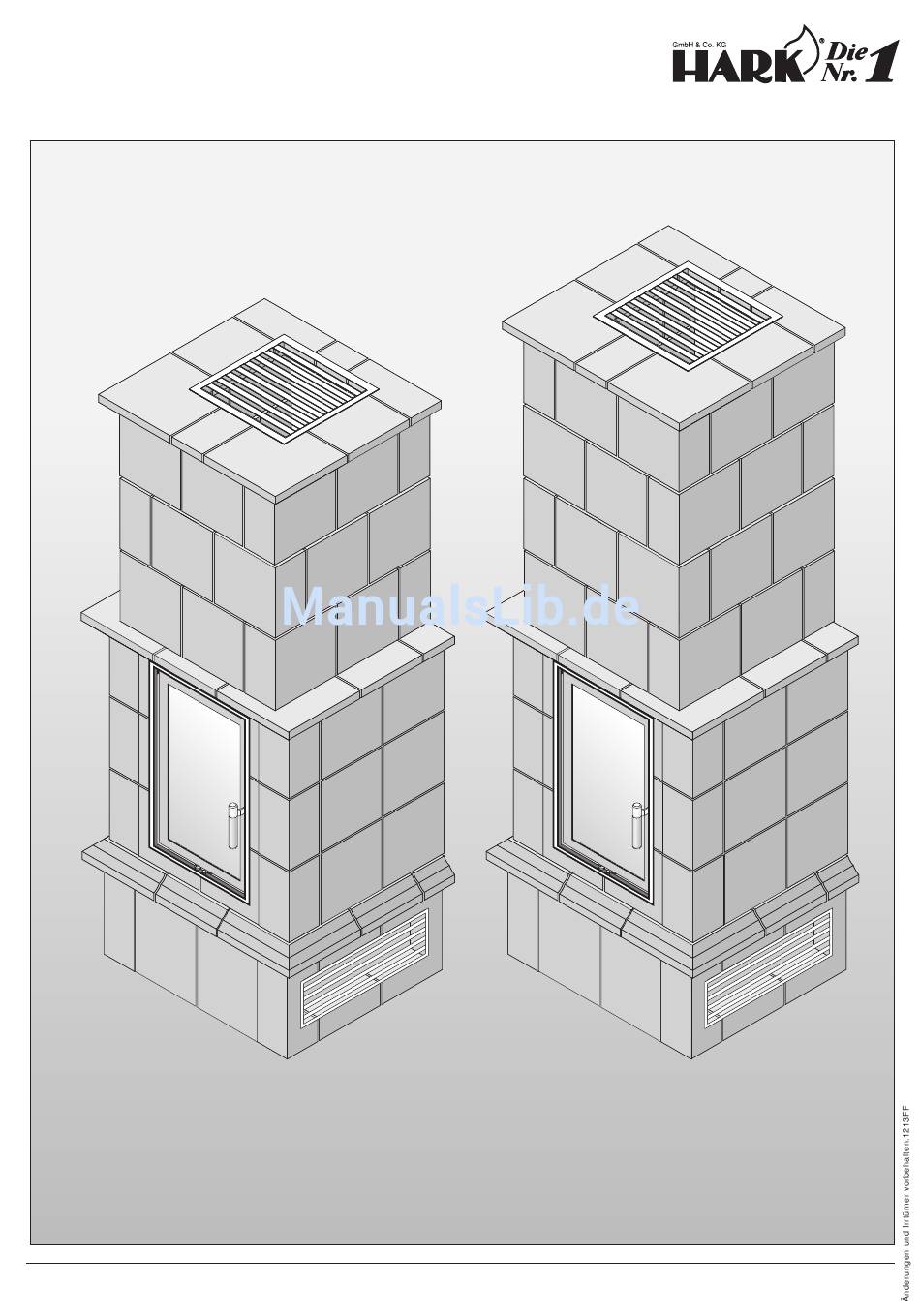

Bella Rosa 13
Verwandte Anleitungen für Hark Bella Rosa 12
Inhaltszusammenfassung für Hark Bella Rosa 12
- Seite 1 Bella Rosa 13 HARK GmbH & Co. KG • Hochstraße 197 - 215 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu gewerblichen...
- Seite 2 Vorbereitung des Stellbereichs Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Aufbau bei schwimmenden Estrich und Verbundestrich Stellbereich in Verbindung mit dem Einbringen von Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also auch z.B. Fliesen verläuft. Bei Verbundestrich kann die Lastverteilplatte und die Estrichdrehstützen entfallen (siehe Abb.
- Seite 3 Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien. Öffnungsdurchmesser für Rauchrohr ø15cm ist Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und abhängig von der Anschlussart (Schornsteinsystem, auf evtl. Transportschäden zu prüfen. mit/ohne Doppelwandfutter ect.) Das Gesamtgewicht des Kachelkamins beträgt ca.
- Seite 4 Vor dem Verkleben der Isolierplatten stellen Sie diese "trocken" auf und ermitteln die Rauchrohröffnung. Schneiden Sie die Rauchrohröffnung aus der Isolierplatte. Wischen oder fegen Sie etwaigen Staub von den Klebeflächen der Isolierplatten. Tragen Sie vollflächig den Promatkleber auf die Rückseiten der Isolierplatten auf und kleben Sie diese an die Wand.
- Seite 5 Stellen Sie die Radiante auf. Bringen Sie die beiden Stellschraubenhalter an. Schrauben Sie je einen Stellschraubenhalter vorne rechts und hinten links und befestigen Sie dadurch die beiden Stellschrauben der Radiante mit der Lastverteilplatte. Schraube und Unterlegscheibe Stellschrauben- halter Mit der Kontermutter den Stellschraubenhalter festschrauben Nach dem endgültigen Ausrichten der Radiante kontern Sie den Stellschraubenhalter fest.
- Seite 6 Ausrichtung der Radiante 1. Stecken Sie den Steckblendrahmen auf die Radiante. 2. Legen Sie den Sockel auf die Lastverteilplatte (ohne verkleben). 3. Legen Sie den unteren Sims auf den Sockel (ohne Mörtel). 4. Stellen Sie den Kachelrahmen auf den unteren Sims (ohne Mörtel).
- Seite 7 Sockelvarianten mit Lüftungs- mit Lüftungs- gittern kacheln Hinweise: Einige Kachelelemente besitzen an den Innenseiten Drähte. Diese werden untereinander "verrödelt" (verdreht) und dienen so als zusätzliche Fixierung und Montagehilfe. Verwenden Sie als Mörtel aller waagerechten Verbindungsstellen der Kachelelemente untereinander Monolit (fein). Verwenden Sie als Mörtel aller senkrechten Verbindungsstellen der Kachelelemente untereinander Ehalit (grob).
- Seite 8 Setzen Sie das rechte und linke Kachelseitenelement und dazwischen das Kachelrahmenelement mit Mörtel. Kleben Sie umlaufend das selbstklebende Dichtband an die innere Rahmenfläche des Steckblendrahmens. Stecken Sie den Steckblendrahmen auf die Radiante. Nach der Montage muss der Steckblendrahmen umlaufend einen gleichen Abstand zu den Rauchrohr Innenfläche des Kachelrahmenelementes haben.
- Seite 9 Setzen Sie den mittleren Sims mit Mörtel. Stellen Sie das Wärmestrahlschutzblech auf die Abkantung der Radiante unterhalb des Wärmestrahlschutzblech Rauchsammlers. mittlerer Sims Rauchsammler der Radiante...
- Seite 10 Der Aufsatz besteht beim Bella Rosa 12 aus drei Kachelelementen, beim Bella Rosa 13 oberer Sims aus vier Kachelelementen. Setzen Sie mit Mörtel die drei bzw. vier Kachelelemente und den oberen Sims. 4. Kachelelement (nur bei Bella Rosa 13) 3. Kachelelement 2.
- Seite 11 Deckengitter Entfernen Sie nach innen gefallene Teile wie Mörtelreste, Schmutz usw. z.B. mit einem Handfeger. Setzen Sie mit Mörtel das mittlere Sockelelement. Setzen Sie die beiden Lüftungsgitter in den Sockel und das Deckengitter in den oberen Sims. Nach dem Trocknen verfugen Sie die Wandan- schlussfugen des Kachelkamins mit Acryl.
