Hark Bella Rosa 26 Montageanleitung
Quicklinks

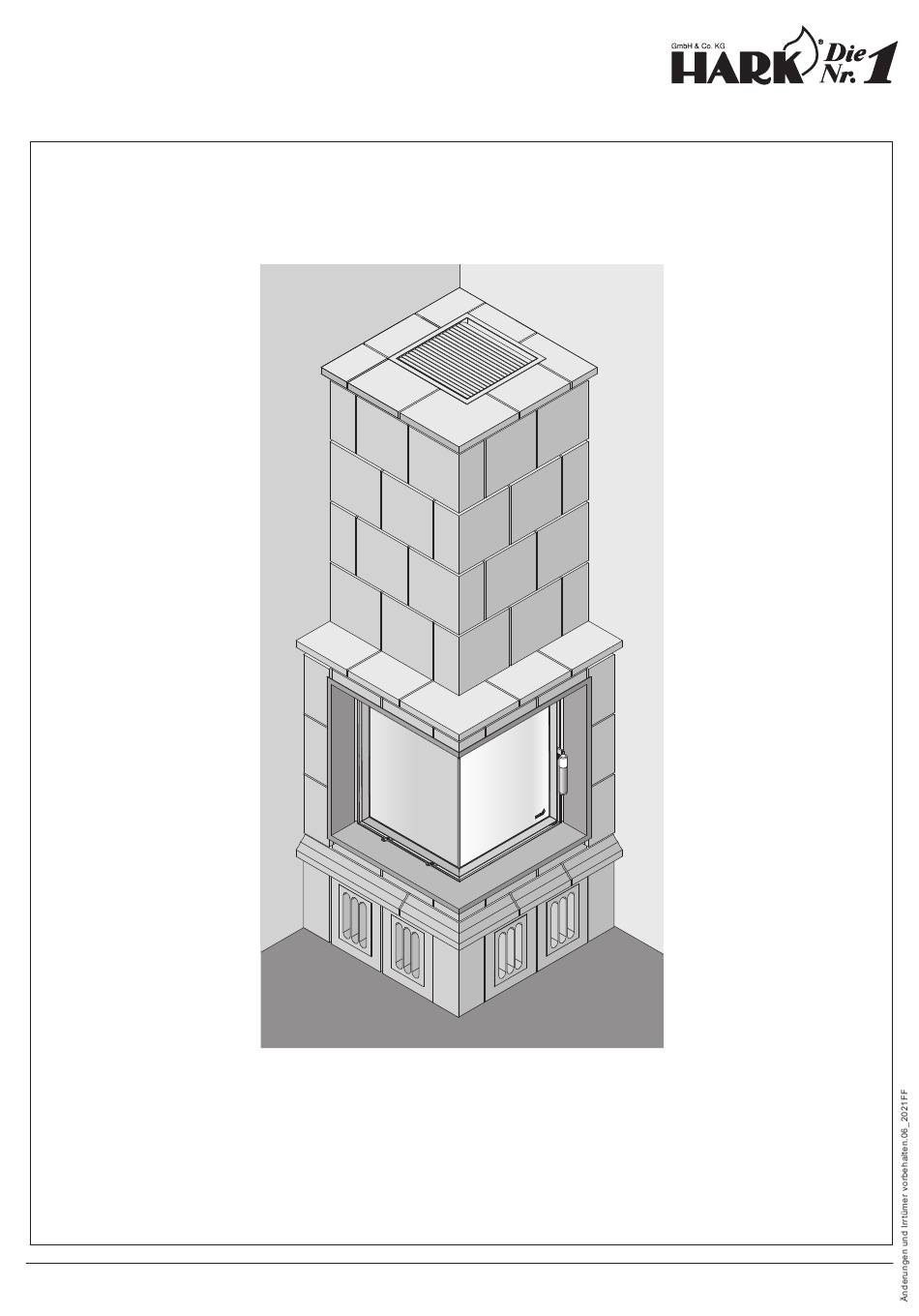

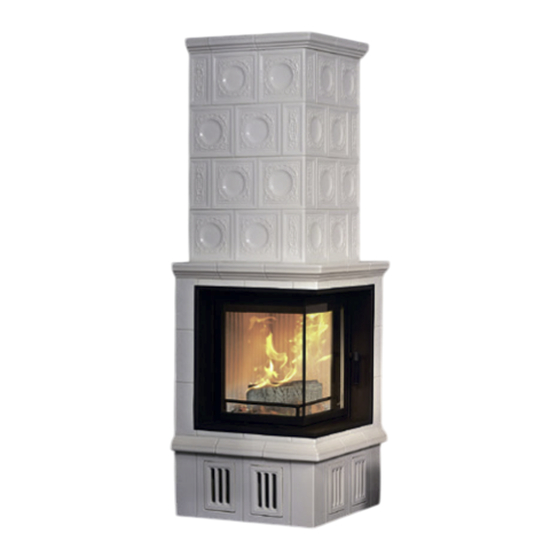

Bella Rosa 26
Montageanleitung
HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu
gewerblichen Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
Verwandte Anleitungen für Hark Bella Rosa 26
Inhaltszusammenfassung für Hark Bella Rosa 26
- Seite 1 Montageanleitung HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu...
- Seite 2 Vorbereitung des Stellbereichs Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Stell- Aufbau bei schwimmenden Estrich bereich in Verbindung mit dem Einbringen von Verbundestrich. Es wird eine elastische und Verbundestrich Dehnungsfuge zwischen Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also auch z.B.
- Seite 3 Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Für den Aufbau Bedienungsanleitung der Radiante sowie die Verarbeitungs- sind mindestens hinweise der beigefügten Verarbeitungsmaterialien. zwei Personen Vor Beginn der Montage sind die Bauteile auf Vollständigkeit erforderlich. und auf evtl. Transportschäden zu prüfen. Übersicht der Isolierplatten Aufstellbereich Die 4 cm starken Isolierplatten werden zweilagig und fugen-...
- Seite 4 Der Auflagerahmen ist mit den Trag- armen vormontiert. Strebe Strebe Die Tragarme werden jeweils über eine Ösenschraube und einem Spannschlösser Spannschloss mit der Ringschraube der Lastverteilplatte verbunden. Nach dem Ausrichten und der Höheneinstellung der Radiante (siehe Tragarm Tragarm nächste Seite) wird die Verbindung durch drehen der Spannschlösser handfest angezogen.
- Seite 5 Stellen Sie die Radiante auf. Höheneinstellung der Radiante 1. Messen Sie die Höhe von der Lastverteilplatte bis Oberkante der oberen Fläche des Untersims und rechnen Sie für die Mörtel-Fuge zwischen Sockel und Untersims 6 mm und für den später angebrachten Einbaurahmen 6 mm sowie weitere 5 mm "Luft"...
- Seite 6 Hinweise: Einige Kachelelemente besitzen an den Innenseiten Drähte. Diese werden untereinander "verrödelt" (verdreht) und dienen so als zusätzliche Fixierung und Montagehilfe. Verwenden Sie als Mörtel aller waagerechten Verbindungs- stellen der Kachelelemente untereinander Monolit (fein). Verwenden Sie als Mörtel aller senkrechten Verbindungs- stellen der Kachelelemente untereinander Ehalit (grob).
- Seite 7 Setzen Sie das rechte und linke Kachelseitenelement Mörtel (Fugenstärke 6 mm) auf den Untersims. Zwischen den Kachelseitenelementen und den Isolierplatten kommt Promatkleber und zur Anbauwand Acrylkleber. e r s e l e l e m e l e l e m e l e l e m e l e...
- Seite 8 Ziergitter Lamellen- Decken- einsatz gitter Setzen Sie den Einbaurahmen ein. Rahmen Sichern Sie durch eine Verschraubung den Einbaurahmen an den Auflagerahmen. Legen Sie das Deckengitter in den oberen Sims. Entfernen Sie nach innen gefallene Teile wie Mörtelreste, Schmutz usw. z.B. mit einem Handfeger. Setzen Sie die vier Lüftungskacheln in den Sockel.
