Hark Bella Rosa 20 Montageanleitung
Quicklinks

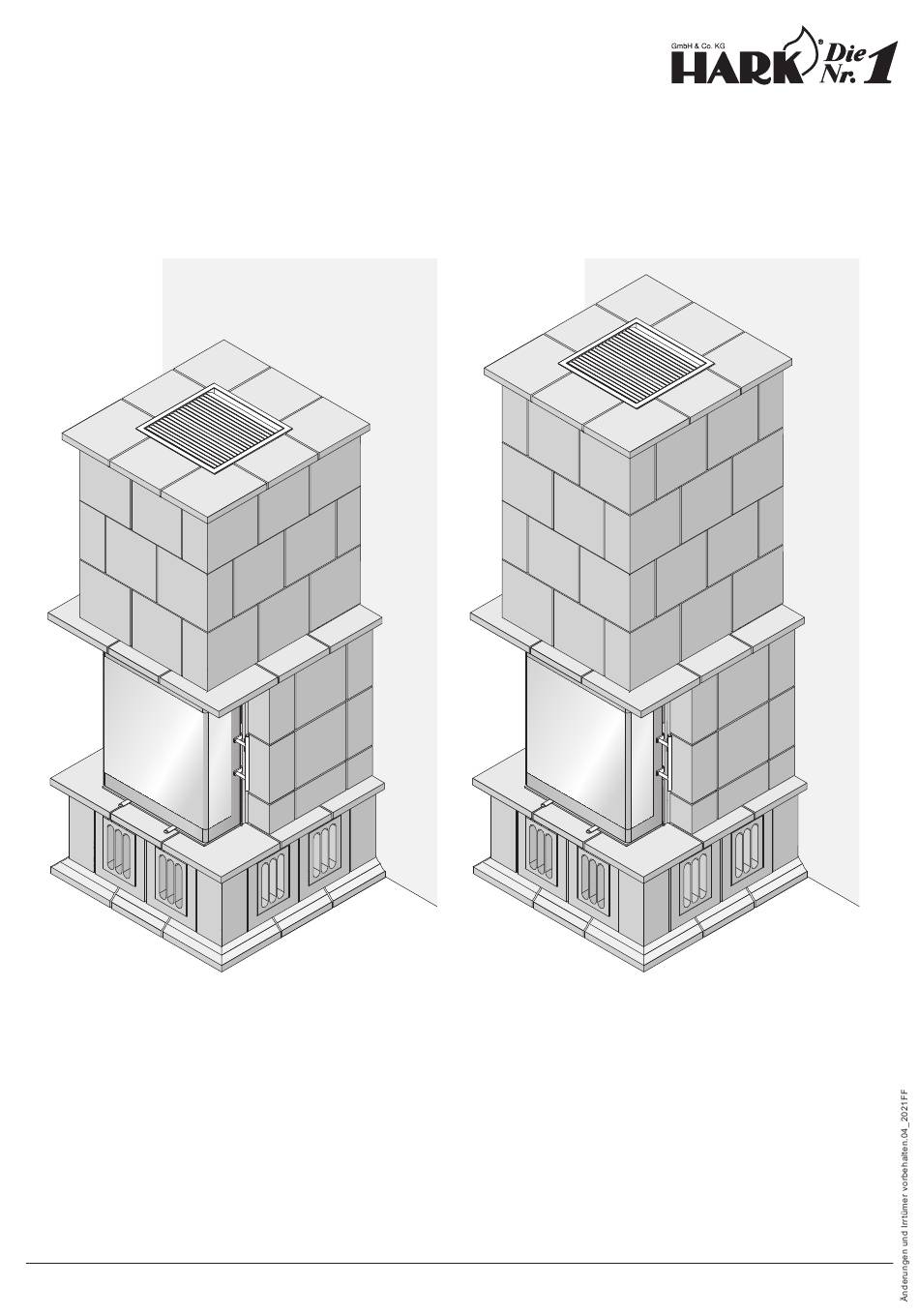

Bella Rosa 20, Bella Rosa 21
Montageanleitung
Bella Rosa 20
HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu
gewerblichen Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
Bella Rosa 21
Verwandte Anleitungen für Hark Bella Rosa 20
Inhaltszusammenfassung für Hark Bella Rosa 20
- Seite 1 Bella Rosa 21 HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu...
- Seite 2 Vorbereitung des Stellbereichs Vorbereitung des Stellbereichs Die beste Lösung ist das bauseitige Entfernen des schwimmen- Die Estrichdrehstützen sollten möglichst genau unterhalb der den Estrichs im Stellbereich in Verbindung mit dem Einbringen Stellfüße des Heizeinsatzes platziert werden. Vier weitere von Verbundestrich. Es wird eine elastische Dehnungsfuge Estrichdrehstützen sind im Bereich unterhalb des Sockels zu zwischen Verbund- und schwimmenden Estrich erstellt, welche platzieren.
- Seite 3 Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungs- hinweise der beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Vor dem Verkleben der Isolierplatten stellen Sie diese Es ist auf einen entsprechend tragfähigen Aufstellort zu achten.
- Seite 4 Stellen Sie die Radiante auf. Ausrichtung der Radiante 1. Messen Sie die Höhe von der Lastverteilplatte bis Oberkante des oberen Sims und rechnen Sie pro späterer Fuge 6 mm (zwei Fugen x 6 mm = 12 mm) sowie weitere 2 mm "Luft" dazu. 2.
- Seite 5 Hinweise: Einige Kachelelemente besitzen an den Innenseiten Drähte. Diese werden untereinander "verrödelt" (verdreht) und dienen so als zusätzliche Fixierung und Montagehilfe. Verwenden Sie als Mörtel aller waagerechten Verbindungsstellen der Kachelelemente untereinander Monolit (fein). Verwenden Sie als Mörtel aller senkrechten Verbindungsstellen der Kachelelemente untereinander Ehalit (grob).
- Seite 6 Thermoblock Setzen Sie den mittleren Sims mit Mörtel. für Bella Rosa 21 (optional) Legen Sie den ersten Speicherstein-Thermoblock (optional) auf. Speicherstein- Erstellen Sie den Rauchrohranschluss Thermoblock für Bella Rosa 20 (optional) mittlerer Sims rechtes Kachel- seitenelement linkes Kachel- Montagegriffe verwenden...
- Seite 7 Der Aufsatz besteht beim Bella Rosa 20 aus drei Kachelelementen, beim Bella Rosa 21 aus vier Kachelelementen. Setzen Sie mit Mörtel die drei bzw. vier Kachelelemente und die Kachelabdeckung. Kachelabdeckung 4. Kachelelement (nur bei Bella Rosa 21) 3. Kachelelement 2. Kachelelement...
- Seite 8 Entfernen Sie nach innen gefallene Teile wie Mörtelreste, Schmutz usw. z.B. mit einem Achtung: Handfeger. Der Kachelkamin muss vor Inbetriebnahme 6 Wochen trocknen. Setzen Sie die Lüfterkacheleinleger in den Sockel und das Deckengitter in den oberen Deckengitter Sims. Nach dem Trocknen verfugen Sie die Wand- anschlussfugen des Kachelkamins mit Acryl.
