norbar HANDTORQUE HT 1 Bedienungsanleitung Seite 29

Verstärker von Norbar wurden so entwickelt, dass jeder Getriebestufe
ein bestimmtes Geschwindigkeitsverhältnis zugeordnet ist. Wenn
beispielsweise ein 25:1-Getriebe 2 Stufen hat, die jeweils ein
Geschwindigkeitsverhältnis von 5,45:1 aufweisen, erhält man ein
Gesamtgeschwindigkeitsverhältnis von 29,75:1. Kalkuliert man die
Effizienz des Getriebes ein, ergibt der Multiplikationsfaktor ein
Verhältnis von ungefähr 25:1.
Berechnungen des Ausgabe-Drehmoments sind daher eine Frage
einfacher Arithmetik mit einem geringen Risiko einer fehlerhaften
Vorspannung des Befestigungselements aufgrund von
Umwandlungsfehlern. Verstärker anderer Hersteller benötigen häufig
Graphen oder Formeln, um das Eingabe-Drehmoment
zu berechnen, damit ein bestimmtes Ausgabe-
Drehmoment erreicht wird.
Beispiel: Das Kalibrierungszertifikat des HandTorque
92 in Abbildung 7 zeigt ein Multiplikationsverhältnis von
24,21:1, dies bedeutet, dass man bei einem Eingabe-
Drehmoment von 1 Nm ein Ausgabe-Drehmoment von
24,21 Nm erhält, mit einer Toleranz von +/- 4 %.
Um das maximale Ausgabe-Drehmoment des
HandTorque
die folgende Rechnung vorgenommen:
4.000 Nm (gewünschtes Drehmoment)
24,21 (Multiplikationsfaktor)
3. Wählen Sie einen geeigneten Drehmomentschlüssel für das Eingangsdrehmoment. Achten Sie darauf,
dass der Schlüssel aus qualitativ hochwertigem Material besteht und regelmäßig kalibriert wird.
Die Modelle HT 52, 72 und 92 der Compact Series werden auch als Teil eines Satzes geliefert, in dem ein
Norbar- NorTorque ® -Drehmomentschraubenschlüssel und ein Transportkoffer enthalten sind. In der
folgenden Tabelle wird die Auswahl an verfügbaren HandTorque
Teilenummer
des Satzes
18186
18192
18195
Der HandTorque ® -Satz hat eine kombinierte Genauigkeit von +/- 6,5 %. Diese erhält man durch eine
Kombination der Toleranz von +/- 3 % des NorTorque
Wälzabweichung des HandTorque
HINWEIS: Die Genauigkeit von +/- 6,5 % gilt nur, wenn das Multiplikationsverhältnis auf dem
Kalibrierungszertifikat genutzt wird und die Abstützung innerhalb der in Abbildung 6
dargestellten Parameter erfolgt.
® HT-92 von 4.000 Nm zu erreichen, wird
HandTorque ® -
Verstärker
HT-52 (18196)
HT-72 (18198)
HT-92 (18199)
® -Getriebes.
24.21:1
®
HT-

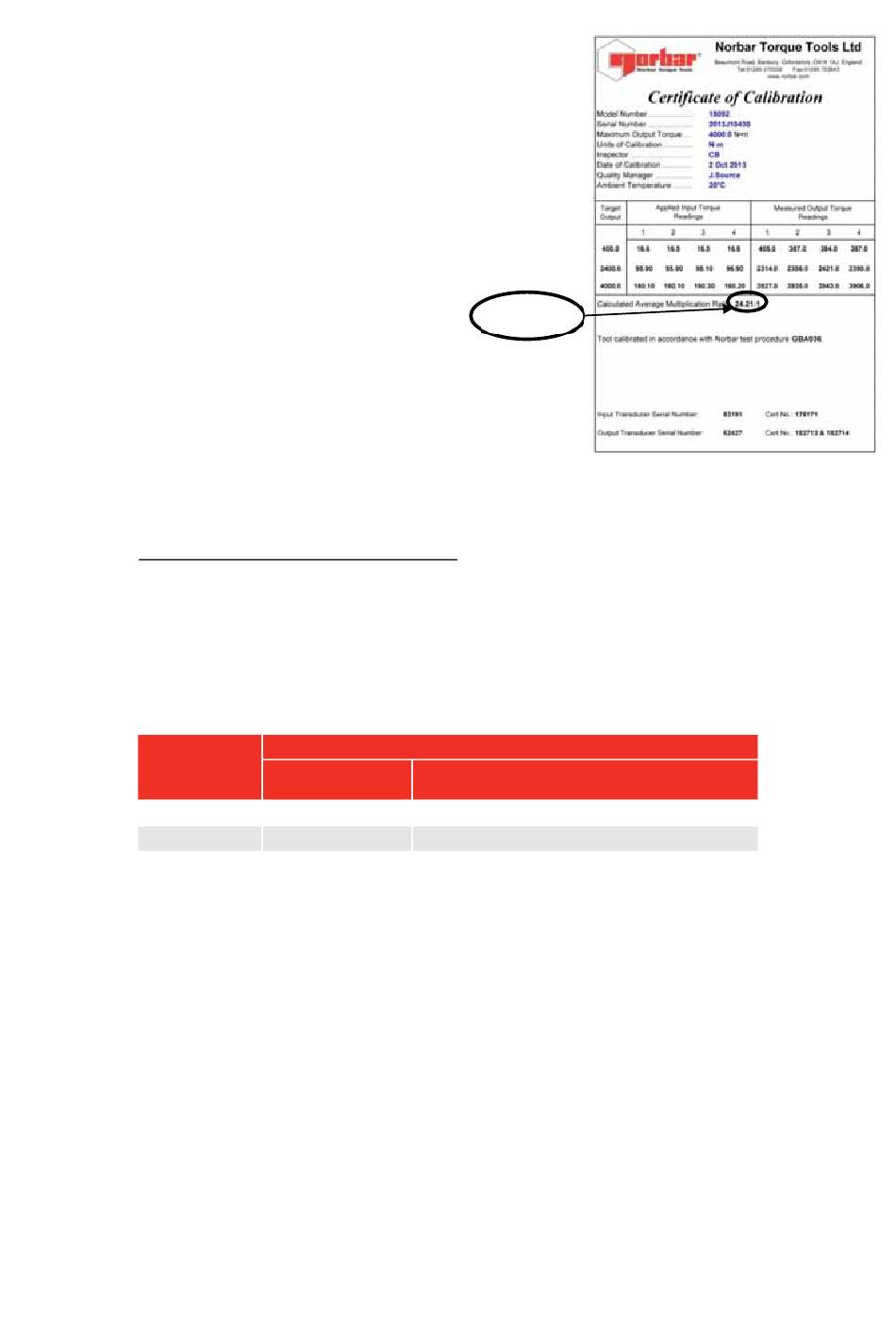

ABBILDUNG 7 – Bei der Compact Series
mitgeliefertes Kalibrierungszertifikat (für
anwendbare Modelle siehe oben).
= 165 Nm (Eingabe-Drehmoment)
® -Sätzen im Einzelnen aufgeführt:
Inhalt des Satzes
Drehmomentschraubenschlüssel
®
NorTorque -60-Doppelskala (130101)
®
NorTorque -100-Doppelskala (130103)
®
NorTorque -200-Doppelskala (130104)
® -Drehmomentschraubenschlüssels mit der
