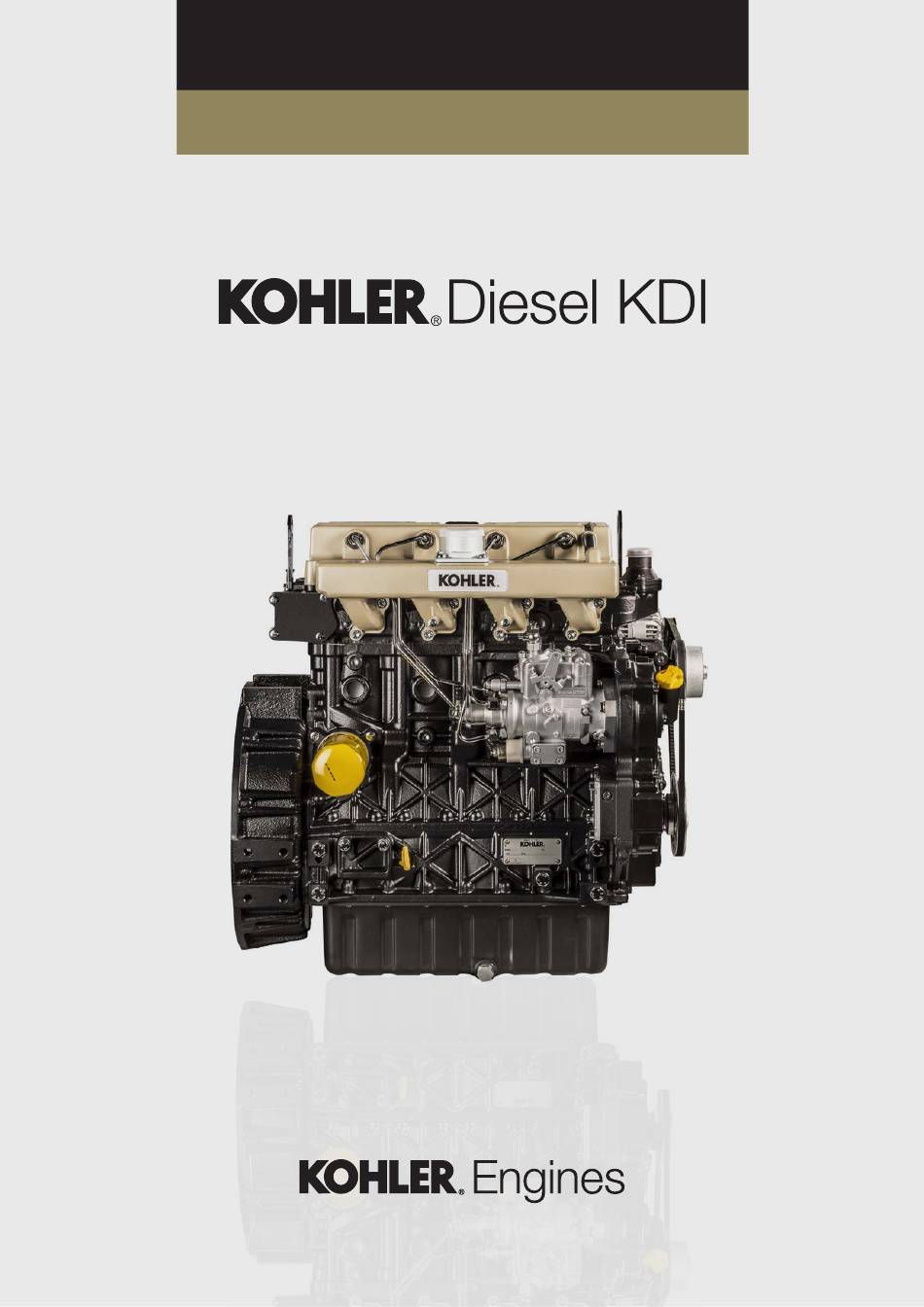

- Seite 1 VERWENDUNG UND WARTUNG KDI 1903 M - KDI 2504 M...
- Seite 2 > Bereich KDI KOHLER DIESEL > gehen, sich unter "Enter as a guest" als • Auf die Webseite Gast anmelden > den Bereich "TECHNISCHE DOKUMENTATION" > "KDI 1903 M" oder "KDI 2504 M" wählen und die letzte verfügbare Revision des vorliegenden Handbuchs herunterladen.
- Seite 3 SACHVERZEICHNIS Abmessungen der Motoren ..........10 Handbuch, Zweck ..............6 Abstellen, Anlassen und .............19 Hersteller und Motor, Kennzeichnung .........8 Allgemeine Hinweise ............14 Hinweise, allgemein ............14 Allgemeine Beschreibung des Motors ......10 Anforderung des Kundendienstes ........6 Information, Sicherheitszeichen und .........17 Anlassen des Motors nach der Lagerung ......28 Hilfreiche Informationen zum Beheben von Störungen ..33 Anlassen und Abstellen ............19 Informationen zur Wartung, Nützliche ......22...
- Seite 4 SACHVERZEICHNIS Patrone des externen Ölfilters (optional), Austausch ..31 Luftfilter, Austausch ............31 Luftfilter, Kontrolle ..............23 Patrone Kraftstofffilter, Austausch ........31 Patrone Kraftstofffilter, Kontrolle ........27 Patrone Ölfilter, Austausch ..........30 Position der Sicherheitsschilder auf dem Motor .... 18 Merkmale Batterien .............13 Produkt, Aufbewahrung ............28 Motor nach der Lagerung, Anlassen .........28 Motor, allgemeine Beschreibung ........10 Motor, Austausch von Öl ............29...
- Seite 5 ANMERKUNGEN ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ED0053029730...
- Seite 6 ALLGEMEINE ANGABEN 1.1 Zweck des Handbuchs Informationen Veränderungen, ohne dass dadurch die Verpflichtung • Das vorliegende Handbuch enthält die notwendigen Anweisungen einer vorherigen Ankündigung entsteht. für eine korrekte Verwendung und eine korrekte Wartung des Motors und hat deshalb immer zur Verfügung zu stehen, so dass es bei •...
- Seite 7 ALLGEMEINE ANGABEN 1.5 Bezeichnung der Motorkomponenten ANSICHT SEITE A Thermostatventil Öl-Einfüllstutzen Kühlsflüssigkeittemperatur- sensor Öldruckschalter Öl-Einfüllstutzen Anlasser Kühlsflüssigkeit- pumpe Kennschild Öl-Ablassschraube Drehstromgenerator ANSICHT SEITE B Einspritzpumpe Ölfilter Kennschild Öl-Ablassschraube Kraftstofffilter ED0053029730 Stichwortverzeichnis...
- Seite 8 ALLGEMEINE ANGABEN 1.6 Kennzeichnung von Hersteller und Motor Das Kennschild des Motors befindet sich entweder auf der Seite A oder der Seite B. ANSICHT SEITE A ANSICHT SEITE B Motormodell Seriennummer Motor Name des Herstellers Maximale Drehzahl Motor- pro Minute ausführung Zulassungsdaten und "CE"-Richtlinien...
- Seite 9 ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ED0053029730 Stichwortverzeichnis...
- Seite 10 - 4-Takt Diesel-Reihenmotor; - Flüssigkeitskühlung; - 4 Ventile pro Zylinder mit hydraulischen Stösseln; - Einspritzung. 2.2 Technische Daten des Motors Tab. 2.1 TECHNISCHE MERKMALE MASSEINHEIT MOTORMODELL KDI 1903 M KDI 2504 M ZYLINDER Zahl BOHRUNG HUBRAUM 1861 2482 MAXIMALE NEIGUNG WÄHREND DES 30°...
- Seite 11 TECHNISCHE ANGABEN 2.4 Öl Wichtig Gefahr • Wenn der Motor mit einer unzureichenden Ölmenge in Betrieb • Häufiger Kontakt der Haut mit altem Motoröl kann Hautkrebs genommen wird, kann er Schaden erleiden. verursachen. • Den Höchststand niemals überschreiten, denn seine Verbrennung •...
- Seite 12 TECHNISCHE ANGABEN 2.5.2 Biodiesel-Kraftstoff • Kraftstoffe, die 10% Methylester oder B10 enthalten sind für die Verwendung in diesem Motor geeignet, sofern sie den in Tab. 1.3 angeführten Anforderungen entsprechen. • Pflanzenöl als Biokraftstoff darf für diesen Motor NICHT VERWENDET WERDEN. Tab.
- Seite 13 TECHNISCHE ANGABEN 2.6 Kühlflüssigkeit Tab. 2.4 TECHNISCHE MERKMALE 50% ETHYLENGLYKOL und 50% WASSER ENTKALKT 50% PROPYLENGLYKOL und 50% WASSER ENTKALKT 2.7 Merkmale Batterien Die Batterie wird nicht von Kohler geliefert EMPFOHLENE BATTERIEN UMGEBUNGSTEMPERATUR BATTERIETYP > - 15°C 12V 100 Ah - 800 CCA/SAE -15°C ÷...
- Seite 14 ANGABEN ZUR SICHERHEIT 3.1 Sicherheitshinweise • Der Motor ist für die Verwendung in Kombination mit der Verhinderung der Unfall- oder Verletzungsgefahr. Maschine, auf der er installiert ist, vorgesehen. • Die mit der Verwendung und der Wartung des Motors • Eine Verwendung, die von der von KOHLER im vorliegenden beauftragten Personen müssen die Sicherheitsvorrichtungen und die persönliche Schutzausrüstung verwenden.
- Seite 15 ANGABEN ZUR SICHERHEIT • Es ist verboten, den Kraftstoff mit Elementen wie Erdöl oder • Falls ein elektrischer Lüfter vorgesehen ist, sich nicht dem Kerosin zu vermischen. Die Nichteinhaltung dieses Verbots heißen Motor nähern, da sich der Lüfter auch bei abgestellten führt zu einer Funktionsstörung des Katalysators und zur Motor einschalten kann.
- Seite 16 ANGABEN ZUR SICHERHEIT 3.3 Beschreibung der Sicherheitszeichen • Um eine sichere Verwendung gewährleisten zu können, müssen • Das vorliegende Handbuch enthält die im Folgenden dargelegten die folgenden Anweisungen aufmerksam gelesen werden. Sicherheitsbestimmungen. • Es wird außerdem empfohlen, auch das mit der Maschine oder •...
- Seite 17 ANGABEN ZUR SICHERHEIT 3.4 Sicherheitszeichen und Information HOCHDRUCK-FLUID UNBEABSICHTIGTES ANLASSEN GEFAHR DES EINDRINGENS unbeabsichtigte Anlassen Die unter Hochdruck stehenden des Motors kann schwere oder Fluide können unter die Haut tödliche Verletzungen hervorrufen. eindringen schwere oder tödliche Verletzungen Vor der Durchführung von Tätigkeiten am Motor oder am verursachen.
- Seite 18 ANGABEN ZUR SICHERHEIT 3.6 Position der Sicherheitsschilder auf dem Motor KDI 1903 M KDI 2504 M ED0053029730 Stichwortverzeichnis...
- Seite 19 ANGABEN ZUR VERWENDUNG 4.1 Vor dem Anlassen besc hr iebenen Tätigkeiten kann die G efahr von Beschädigungen des Motors, der Anwendung auf der er Wichtig installiert ist, sowie von Personen und/oder Gegenständen • Die Informationen auf den folgenden Seiten sind aufmerksam mit sich bringen.
- Seite 20 ANGABEN ZUR VERWENDUNG 4.4 Tanken von Kraftstoff Wichtig Abs. 3.2.2 • Vor Ausführung der Arbeiten lesen. Gefahr • Ausschließlich bei ausgeschaltetem Motor tanken. Tab. 2.3 • Die ausschließlich zugelassenen Kraftstoffe sind in angeführt. • In Ländern, in denen nur Diesel mit hohem Schwefelgehalt erhältlich ist, wird empfohlen, in den Motor entweder stark alkalisches Schmieröl einzufüllen oder als Alternative das vom Hersteller KOHLER empfohlene Schmieröl öfter auszutauschen.
- Seite 21 ANGABEN ZUR VERWENDUNG 4.6 Nachfüllen von Kühlflüssigkeit Wichtig Abs. 3.2.2 • Vor Ausführung der Arbeiten lesen. Achtung • Abgesehen von der Herabsetzung des Gefrierpunktes • Es darf ausschließlich die frostbeständige und schützende besitzt die Permanentflüssigkeit auch die Eigenschaft, den Flüssigkeit ANTIFREEZE gemischt mit entkalktem Wasser Siedepunkt zu erhöhen.
- Seite 22 ANGABEN ZUR WARTUNG 5.1 Nützliche Informationen zur Wartung • In diesem Kapitel werden jene Vorgänge dargelegt, die direkt vom Benutzer durchgeführt werden können, sofern dieser über die Achtung notwendigen Fähigkeiten verfügt. Die Tätigkeiten sind in Tab. 5.1 und Tab. 5.2 beschrieben. •...
- Seite 23 ANGABEN ZUR WARTUNG 5.3 Ölstandskontrolle (Standard-Messstab) 1 - Den Deckel des Öleinfüllstutzens A abschrauben. Den Ölmessstab B entfernen und überprüfen, dass der Ölstand nahe der Markierung MAX liegt. 2 - Nachfüllen, wenn sich der Ölstand nicht in der Näher der Markierung MAX befindet.
- Seite 24 ANGABEN ZUR WARTUNG Gefahr Abs. Für die Sicherheitshinweise siehe 5.6 Kontrolle des Kühlers - Austauschfläche ANMERKUNG: Diese Komponente ist nicht unbedingt im Lieferumfang von KOHLER enthalten. Wichtig • Bei der Verwendung von Druckluft ist eine Schutzbrille zu tragen. • Die Austauschfläche des Kühlers muss auf beiden Seiten gereinigt werden.
- Seite 25 ANGABEN ZUR WARTUNG 5.8 Standkontrolle Kühlflüssigkeit ANMERKUNG: A bwar te n, das s s i c h d e r M oto r au f Umgebungstemperatur abkühlt. Achtung • Vorhandensein von Dampf, Kühlmittel steht unter Druck. Verbrennungsgefahr. ANMERKUNG: Diese Komponente ist nicht unbedingt im Lieferumfang von KOHLER enthalten.
- Seite 26 ANGABEN ZUR WARTUNG 5.9 Kontrolle und Regulierung der Spannung des Standard-Riemens für den Drehstromgenerator 5.9.1 Kontrolle 1 - Den Zustand des Riemens A kontrollieren; sollte er abgenutzt oder beschädigt sein, muss er ausgetauscht werden. 2 - Mit einem geeigneten Instrument überprüfen, dass der Spannungswert im Punkt p zwischen 70 und 75 Hz für Riemen mit einer Stärke von 9 mm bzw.
- Seite 27 ANGABEN ZUR WARTUNG 5.10 Kontrolle der Patrone des Kraftstofffilters 1 - Den Stopfen für die Entwässerung A leicht abschrauben, ohne ihn jedoch zu entfernen. 2 - Das eventuell vorhandene Wasser ablassen. 3 - Den Stopfen für die Entwässerung A wieder festschrauben, sobald Kraftstoff auszutreten beginnt.
- Seite 28 ANGABEN ZUR WARTUNG 5.11 Aufbewahrung des Produkts 10 - Die Ansaug- und Auspuffleitungen versiegeln, um das Wichtig Eindringen von Fremdkörpern zu verhindern. • Sollten die Motoren für einen Zeitraum bis zu 6 Monaten 11 - Sämtliche Außenflächen des Motors sorgfältig reinigen. nicht verwendet werden, so sind sie mit den unter "Lagerung Wenn für die Reinigung des Motors Hochdruck- oder des Motors (bis zu 6 Monate)"...
- Seite 29 ANGABEN ZUM AUSTAUSCH VON TEILEN Gefahr Das Minuskabel (-) der Batterie trennen, um ein unbeabsichtigtes Starten des Motors zu verhindern. Wichtig Abs. 3.2.2 • Vor Ausführung der Arbeiten lesen. 6.1 Austausch von Motoröl Wichtig • Für den Ölwechsel muss sich der Motor in horizontaler Position befinden.
- Seite 30 ANGABEN ZUM AUSTAUSCH VON TEILEN 10 - Zur Kontrolle des Ölstands den Ölmessstab B einführen und wieder herausziehen. Nachfüllen, wenn sich der Ölstand nicht in der Näher der Markierung MAX befindet. 11 - Nach Abschluss des Vorgangs, den Ölmessstab B wieder korrekt einführen.
- Seite 31 ANGABEN ZUM AUSTAUSCH VON TEILEN 6.3 Austausch der Patrone des externen Ölfilters (optional) 1 - Die Patrone A mit dem entsprechenden Schlüssel abschrauben und entfernen. 2 - Die Dichtung schmieren und die neue Patrone A mit dem entsprechenden Schlüssel aufschrauben. Abb.
- Seite 32 ANGABEN ZUM AUSTAUSCH VON TEILEN 6.6 Außerbetriebnahme und Entsorgung • Im Fall einer Verschrottung muss der Motor in einer dafür • Für die Sammlung von Altöl und Filtern ist müssen in Übereinstimmung mit den geltenden Gesetzen des Landes, geeigneten Deponie entsorgt werden, wobei die geltende Gesetzgebung zu berücksichtigen ist.
- Seite 33 ANGABEN ZUM BEHEBEN VON STÖRUNGEN 7.1 Hilfreiche Informationen zum Beheben von Störungen • In diesem Kapitel sind Informationen über mögliche Störungen, die während der Verwendung des Motors auftreten können mit den entsprechenden Ursachen und möglichen Lösungen zu ihrer Behebung angeführt Tab. 7.2. •...
- Seite 34 ANGABEN ZUR GARANTIE GARANTIE INTERNATIONALEN EINGESCHRÄNKTE 3-JAHRES GARANTIE - DIESELMOTOREN VON KOHLER Kohler Co. gewährleistet dem Käufer von Originalprodukten, dass jeder neue Dieselmotor unter normalen Betriebsbedingungen frei von Herstellungsfehlern im Sinn von Material- und Verarbeitungsmängeln ist. Dies gilt für die im Folgenden angeführte anwendbare Garantie, deren Laufzeit mit dem Kaufdatum beginnt, sofern der Motor entsprechend den Anweisungen und Handbüchern von Kohler Co.
- Seite 35 GLOSSAR Abb.: Abbildung. Abs.: Absatz. Öl, dessen Eigenschaften sich durch den Betrieb oder im Altöl: Laufe der Zeit verändert haben, sodass es nicht mehr für die korrekte Schmierung der Komponenten geeignet ist. Angabe für das Anziehen von Bauteilen mit Gewinde in der Anziehmoment: Maßeinheit Nm.
- Seite 36 GLOSSAR SYMBOLE UND MASSEINHEITEN SYMBOL MASSEINHEIT BESCHREIBUNG BEISPIEL α Grad Übertragungs-/Neigungswinkel 1° Quadratzentimeter Fläche 1 cm Ø Millimeter Umfang Ø 1 mm Newtonmeter Drehmoment 1 Nm Millimeter 1 mm Länge 1 Mikrometer μm 1 μm (Mikron) Stunde Zeit Spezifischer Verbrauch g/kWh Gramm pro Kilowattstunde 1 g/kWh...
- Seite 37 ANMERKUNGEN ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ED0053029730 Stichwortverzeichnis...
- Seite 38 ANMERKUNGEN ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ED0053029730 Stichwortverzeichnis...
- Seite 39 ANMERKUNGEN ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ED0053029730 Stichwortverzeichnis...
- Seite 40 Lombardini s.r.l. is a part of Kohler Group. Lombardini s.r.l. is a part of Kohler Group. E U R O P E E U R O P E U S A & CA N A DA U S A & CA N A DA F R A N C E F R A N C E Lombardini has manufacturing facilities...
