5. Die Mittelstrebe wird in der Höhe so eingestellt, dass sie genau parallel vor dem unteren Querrohr des Grundrahmens sitzt.
Dann werden die Muttern an den Schellen fest angezogen.
Sind alle Einstellungen korrekt vorgenommen, verbinden Sie die Mittelstrebe mit dem unteren Querrohr des Grundrahmens mit
Hilfe der beigefügten Gurte Siehe Abb. 5.
Unteres Querrohr des Grundrahmens

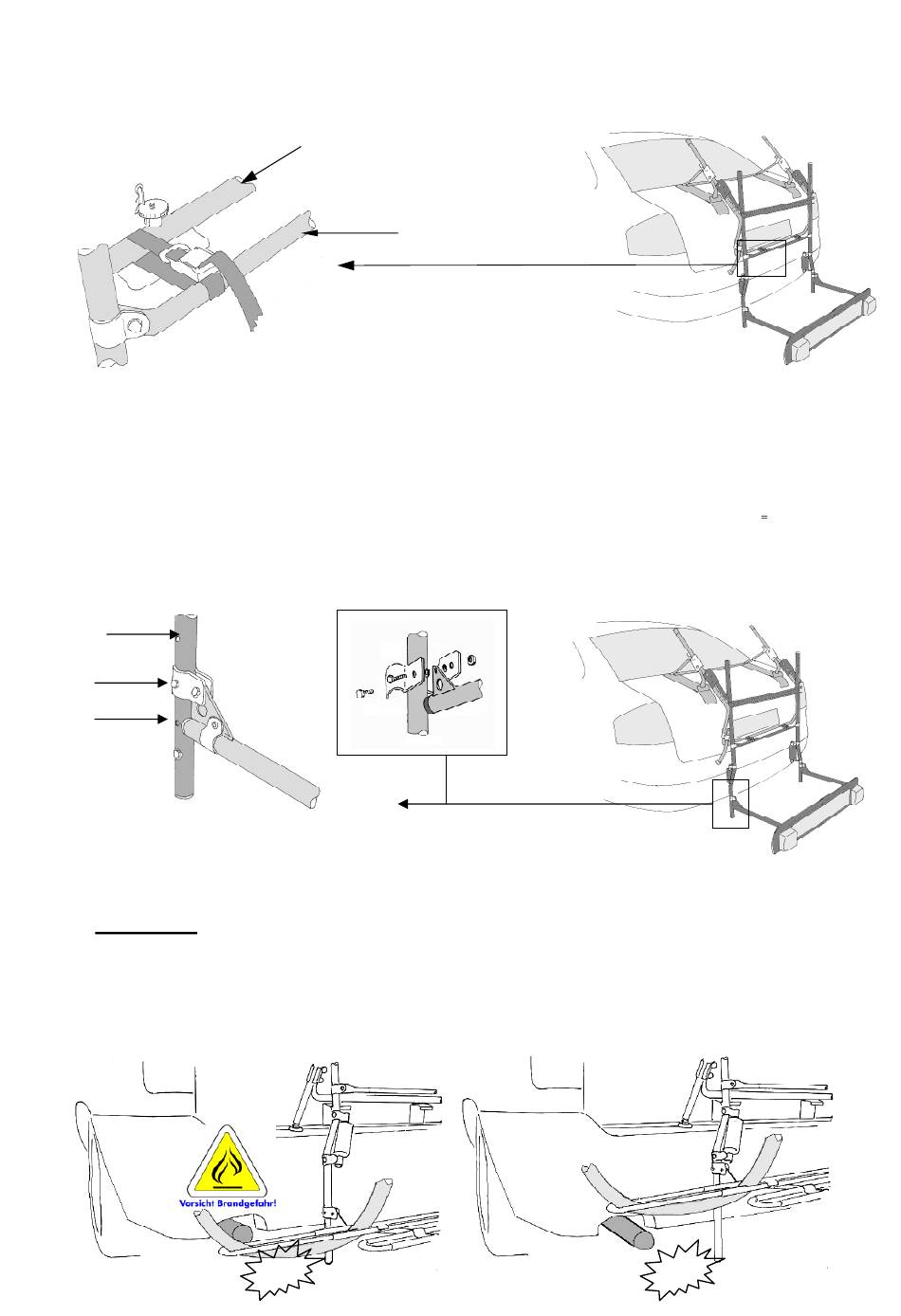

Abb.5.
6. Befestigen Sie den Lastenrahmen mit Hilfe der dafür vorgesehenen Schellen am Trägergestell . Bei Befestigung des Las-
tenrahmens müssen zuerst die längeren Schrauben angezogen werden, danach die kürzeren Schrauben. Die Kunststoffschei-
ben müssen unbedingt gem. Abb. zwischen den Schellen und dem Lastenrahmen eingesetzt werden. Der Lastenrahmen
lässt sich in drei verschiedenen Positionen befestigen Siehe Abb. 6. Der Abstand zum Untergrund bei abgeklappter Zusatzbe-
leuchtung sollte mindestens 40 cm betragen.
Abb.6.
Achtung!
Achten Sie darauf, dass weder das Kabel der Zusatzbeleuch-
tung, Teile des Trägers noch die Fahrradreifen vor dem Auspuff
positioniert sind. Siehe Abb.
Mittelstrebe
