DE
Lichtleiter hier anschließen
Video-Ausgang-Kabel

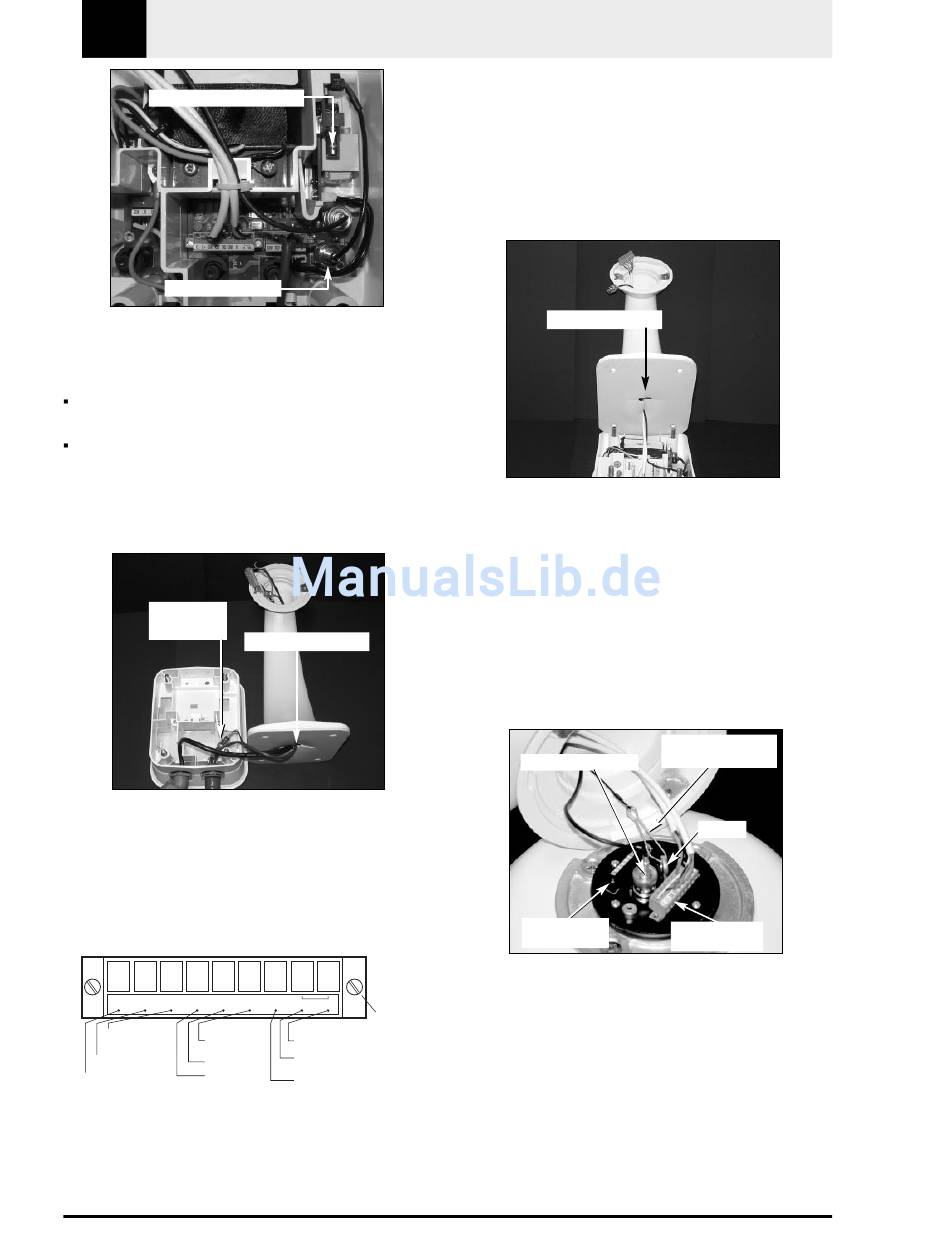

Foto 4I Innenansicht der Serie ENV-PA1 mit
Lichtleiteranschluss
HINWEISE:
Bei Verwendung von Lichtleiterzubehör ist eine
Verkettung des Zweiphasenausgangs nicht möglich.
Das BNC von der Lichtleiterkarte an den
VIDEOAUSGANG anschließen (siehe FOTO 4I).
4.3.5. Bei Modellen für 24 V Wechselspannung das
VIDEOKABEL direkt am BNC-Anschluss (Stecker)
des Montagearms anschließen (siehe FOTO 4J).
BNC-Stecker
mitgeliefert
Foto 4J
4.3.6. Das SPANNUNGS- und DATENKABEL nach oben
durch den Montagearm führen (siehe FOTO 4J).
4.3.7. Den 9-poligen Anschluss wie in ABBILDUNG 1
dargestellt verdrahten.
STEUERUNGSSTECKER
CONTROL CONNECTOR
9
8
7
6
5
C–
C+ GND RXD TXD GND H
RS-232
Biphase
Zweiphasen-
RS-232
anschluss Masse
Masse
Ground
Ground
Biphase +
Zweiphasenanschluss +
RS-232/*
RS-232/*
Biphase –
RS-232/*
RS-232/*
Zweiphasenanschluss -
Abbildung 1
© 2003 Bosch Security Systems
Kabel hier durchführen
4
3
2
1
24 VAC
Halteschraube
Retaining
Screw
24 V Wechselspannung,
24 VAC Hot
spannungsführend
24 VAC Neutral
24 V Wechselspannung, neutral
Indoor Pendant - Not Connected
Installation für geschlossene Räume -
EnviroDome
®
- 24 VAC Heater
Nicht angeschlossen EnviroDome
®
Heizung, 24 Volt Wechselspannung
HINWEIS: Wenn der Zweiphasenanschluss der Dome
sternförmig angeschlossen ist sowie bei der letzten Dome in
einer Kette ist ein 110-Ω-Abschlusswiderstand (mitgeliefert)
zwischen den Stiften 8 (C+) und 9 (C-) erforderlich.
4.4
Anbringen des Montagearms am Kasten
4.4.1. Den vorverdrahteten Anschluss und das Videokabel
nach oben durch den Montagearm führen (siehe
FOTO 4K).
Kabel hier durchführen
4.4.2. Die Schlossschrauben des Montagekastens an den
Öffnungen im Montagearm ausrichten und den Arm
auf den Kasten schieben.
4.4.3. Die Hutmuttern (mitgeliefert) auf allen
Schlossschrauben festziehen.
4.5
Anbringen der Dome an der
Montagehalterung
4.5.1. Das Installations-Unterstützungskabel an dem
Haken (FOTO 4L) oben an der Dome anbringen.
BNC-Steckverbinder
8-poliger Alarm-
Steckverbinder
4.5.2. Den 9-poligen Steckverbinder (vorher in
ABSCHNITT 4.3.3 verdrahtet wie in FOTO 4L
dargestellt) anschließen und die Halteschrauben
festziehen.
4.5.3. Das VIDEOKABEL (BNC) an den
-
VIDEOANSCHLUSS (BNC) anschließen.
*Wenn der interne Schiebeschalter (siehe
ABBILDUNG 1, links) auf RS-485-Betrieb
eingestellt ist, dann funktioniert RXD als DATA (+)
und TXD als DATA (–).
Installation
Foto 4K
Installations-
Unterstützungskabel
Haken
9-poliger
Steuerungsstecker
Foto 4L
Seite 8 von 20
