* Wenn der interne Schiebeschalter auf RS-485-
Betrieb eingestellt ist, dann funktioniert RXD als
DATA (+) und TXD als DATA (–).
5.2.9. Die MASSELEITUNG gemäß FOTO 5C an die
grüne Schraube anschließen.
5.2.10. Den STEUERUNGS- und SPANNUNGSSTECKER
an die Karte anschließen.
HINWEIS: Bei Installation der Lichtleiterversion das
Video-Koaxialkabel und das Lichtleiterkabel in die Dose
führen und gemäß FOTO 5C anschließen. Der
Lichtwellenleiter-Empfänger Philips LTC 4629 wird am
Kopfsystem benötigt.
Lichtleiter-Kompatibilität: 50/125 mm, 62,5/125 mm,
verlustarmer Multimodelichtwellenleiter für minimale
Systembandbreite von 20 MHz (Video 850 nm/
Steuerung 1300 nm).
Max. Entfernung: 4 km
HINWEIS: Die Gehäuseverschraubungen nach der
Installation prüfen, um sicherzustellen, dass die
Dichtungen nicht beschädigt wurden. Erforderlichenfalls
beschädigte Dichtungen ersetzen.
Grüne
Steuerungssignal von
Kopfsystem
Erdungsschraube
Signal und Netz an
Netzspannung
Kamera anschließen

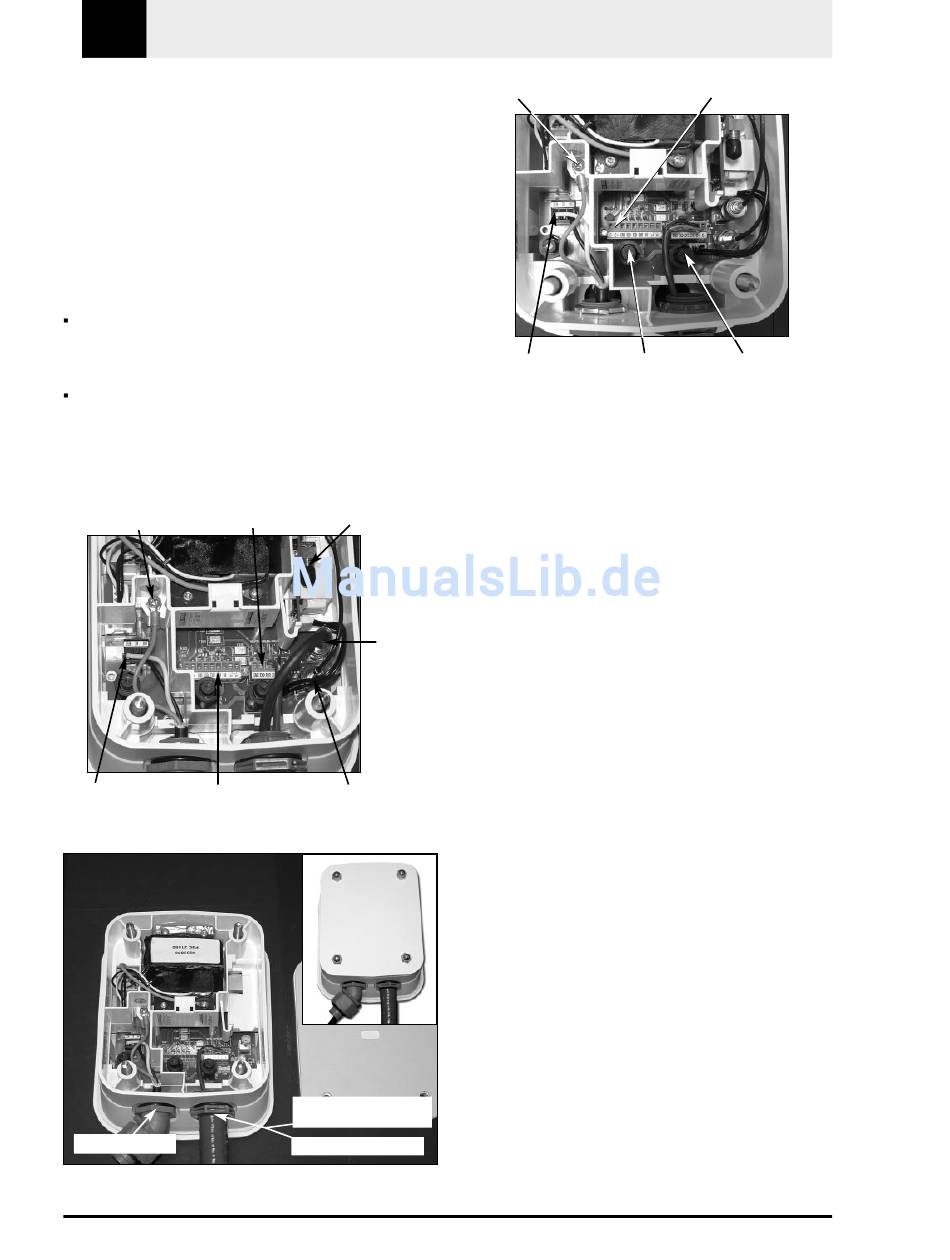

Foto 5C Innenansicht von ENV-PSU1F
Spannungseingang
Foto 5D Netzteilgehäuse
© 2003 Bosch Security Systems
Lichtleiteranschluss
Video-
Eingang
von Kamera
Video-Ausgang zu Kopfsystem
oder Lichtleiterkarte
Steuerungseingang und -
ausgang
Netz (Ausgang zu Kamera)
Masse
Sicherung der
Spannungseingang
Spannungsversorgung
Foto 5E Netzteilkarte
5.3
Montage von Rohr- und Dachhalterungen
(Brüstungshalterungen)
5.3.1 Rohrhalterung LTC 9543/00
5.3.1.1 OBERER MONTAGEFLANSCH
Mit der Rohrhalterung wird ein oberer Montageflansch
mitgeliefert. Wenn dieser Flansch verwendet wird, muss er
mit mindestens vier (4) Befestigungselementen von 10 mm
(
3
⁄
Zoll) Durchmesser an der Decke (oder einer anderen
8
Trägerstruktur) befestigt werden.
HINWEIS: Aus Sicherheitsgründen muss jedes
Befestigungselement einer Zugkraft von mindestens 275 kg
standhalten. Wenn das Produkt der Witterung ausgesetzt
wird, die mitgelieferte Dichtung zwischen dem Flansch und
der Trägerstruktur verwenden.
Sämtliche Kabel müssen durch die Mitte des Flansches
geführt werden. Sicherstellen, dass in der Decke (oder der
Trägerstruktur) eine ausreichende Öffnung für diesen
Zweck vorhanden ist.
5.3.1.2 ANBRINGEN DES ROHRS AN DER
TRÄGERSTRUKTUR
Nachdem der Flansch angebracht wurde, die Kabel durch
den Flansch in das Rohr führen.
Teflonband (mitgeliefert) um das Rohrgewinde wickeln und
das Rohr in den Flansch schrauben.
Mit ABSCHNITT 5.4, „ANBRINGEN DER DOME",
fortfahren.
5.3.2 Dachhalterung (Brüstungshalterung)
LTC 9230/00
HINWEIS: Für Angaben zur Windbelastung siehe die
INSTALLATIONSANWEISUNGEN FÜR DIE
BRÜSTUNGSHALTERUNGEN LTC 9230/00, LTC 9230/01 in
ABSCHNITT 7.1.
5.3.2.1 BESCHLAGTEILE
Beschlagteile werden nicht mitgeliefert, da sie
entsprechend der Wand, an der das Produkt befestigt
werden soll, ausgewählt werden müssen.
Installation
Spannung und Steuerung zu
Kamera
Sicherung der
Heizung
Seite 12 von 20
