Innenblende Connect montieren

8.3.1 Wandöffnungen erstellen
Option A und B: Innenblende Connect Aufputz (AP) und Unterputz (UP)
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 225 mm
Option B: Innenblende Connect Unterputz (UP)
4 0
Option A und B: Innenblende Connect Aufputz (AP) und Unterputz (UP)
inVENTer Connect | 5001-0056
Ø
Installation und Montage / Innenblende Connect montieren

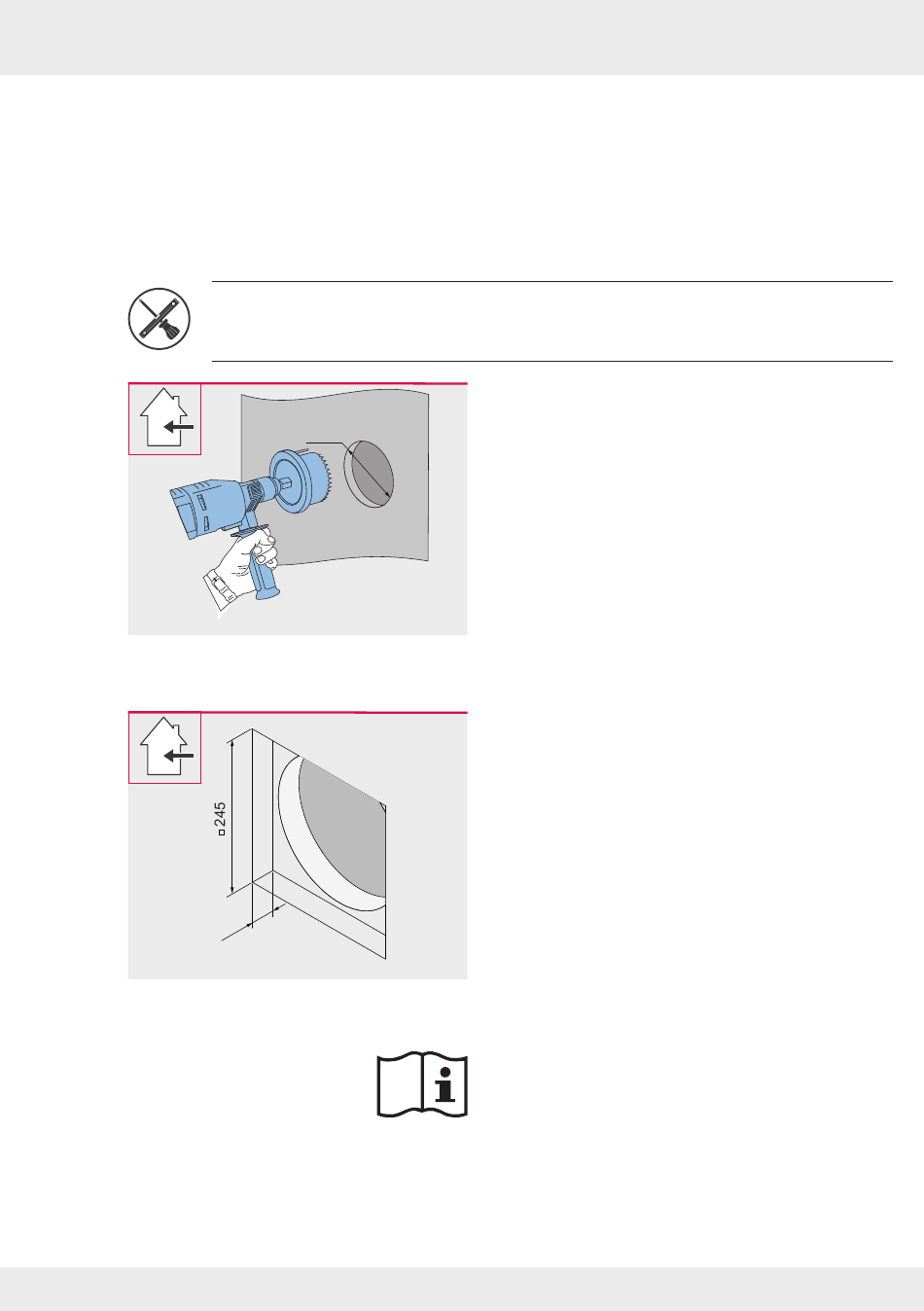

1. Erstellen Sie eine Wandöffnung mit einem Gefäl-
le von 1 – 2° zur Außenwand und dem folgenden
Durchmesser:
• für Lüftermodelle
iV-Smart+, iV-Light, iV-Compact: Ø 180 mm
• für Lüftermodell iV-14Zero: Ø 225 mm
► Die Wandöffnung ist erstellt.
1. Erstellen Sie an der Innenwand, zentrisch zur
Kernbohrung, eine Öffnung für das Unterputzge-
häuse zur Montage der Innenblende:
• Abmessungen [B x H x T, mm]:
245 x 245 x 40
► Die Wandöffnung ist erstellt.
2. Montieren Sie die Wandeinbauhülse in die
Wandöffnung. Beachten Sie dazu die Montage-
anleitung Ihres Lüftungsgerätes.
