Installation und Montage / Innenblende Connect montieren
8.3.3 Gehäuse montieren
Wasserwaage, Bleistift, Bohrmaschine mit Bohrer 6 mm, Dübel (2x),
Akkuschrauber mit Kreuzschlitz-Bit oder Kreuzschlitz-Schraubendreher,
Schrauben (4x) aus dem Beipack
Die folgenden Abbildungen zeigen die Unterputz (UP)-Variante. Die Arbeitsschritte für
die Aufputz (AP)-Variante sind identisch.
230 V AC
(max. 1,5 mm²)
RS 485
(max. 0,8 mm²)
62
62

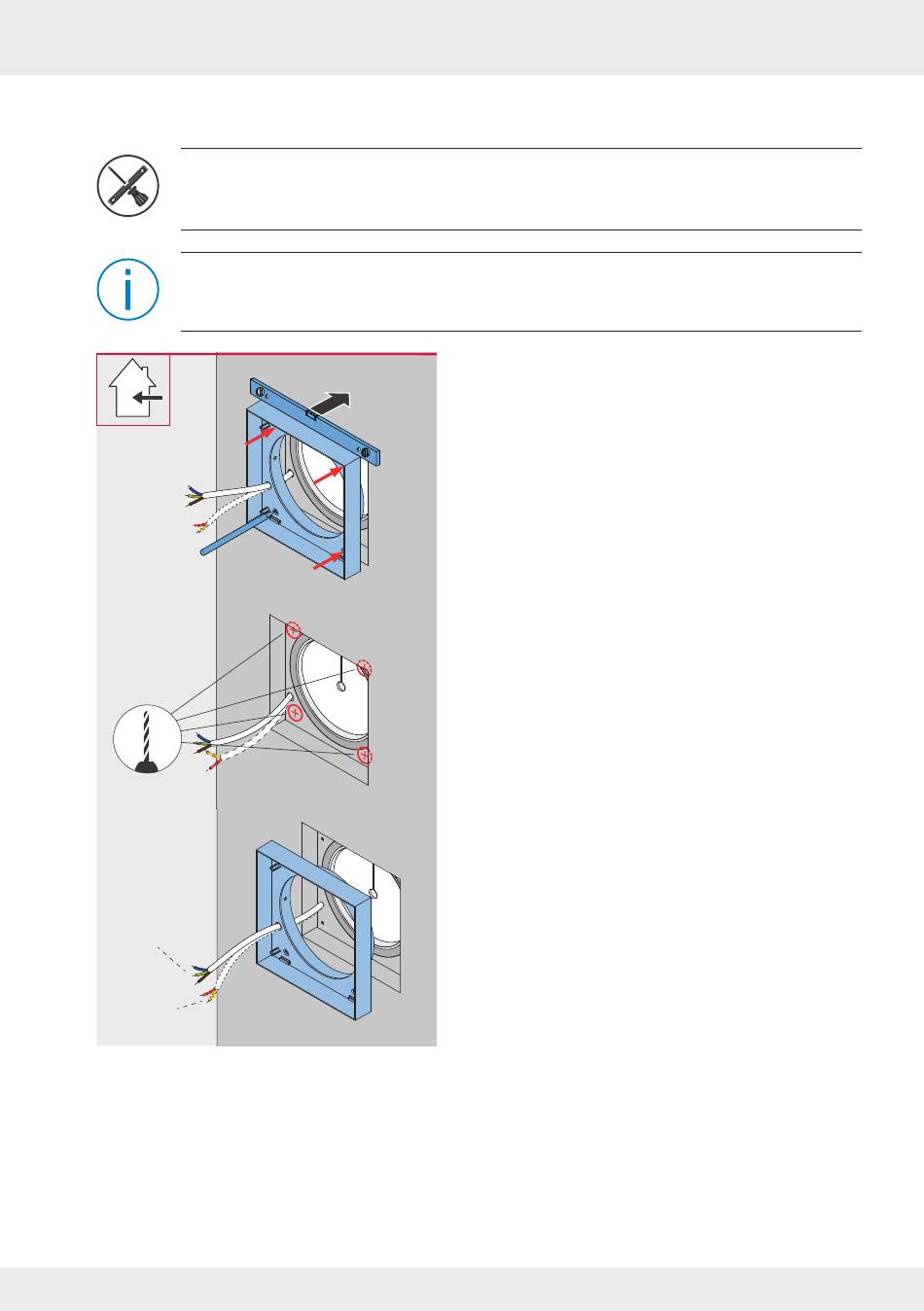

1. Setzen Sie das Gehäuse zentrisch zur Wandein-
bauhülse an die Innenwand.
2. Richten Sie das Gehäuse mit einer Wasserwaa-
ge aus.
3. Markieren Sie die vier Eckbohrungen.
4. Bringen Sie die vier Bohrungen mit Ø 6 mm,
min. 40 mm tief ein.
5. Setzen Sie Dübel in die Bohrlöcher ein.
6. Verlegen Sie das Netzanschlusskabel
(230 V AC) von hinten durch die Kabeldurchfüh-
rung des Gehäuses.
inVENTer Connect | 5001-0056
