Installation und Montage / CO2-Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) montieren
8.6.5 Kabel anschließen
Abisolierwerkzeug, kleiner Schlitzschraubendreher

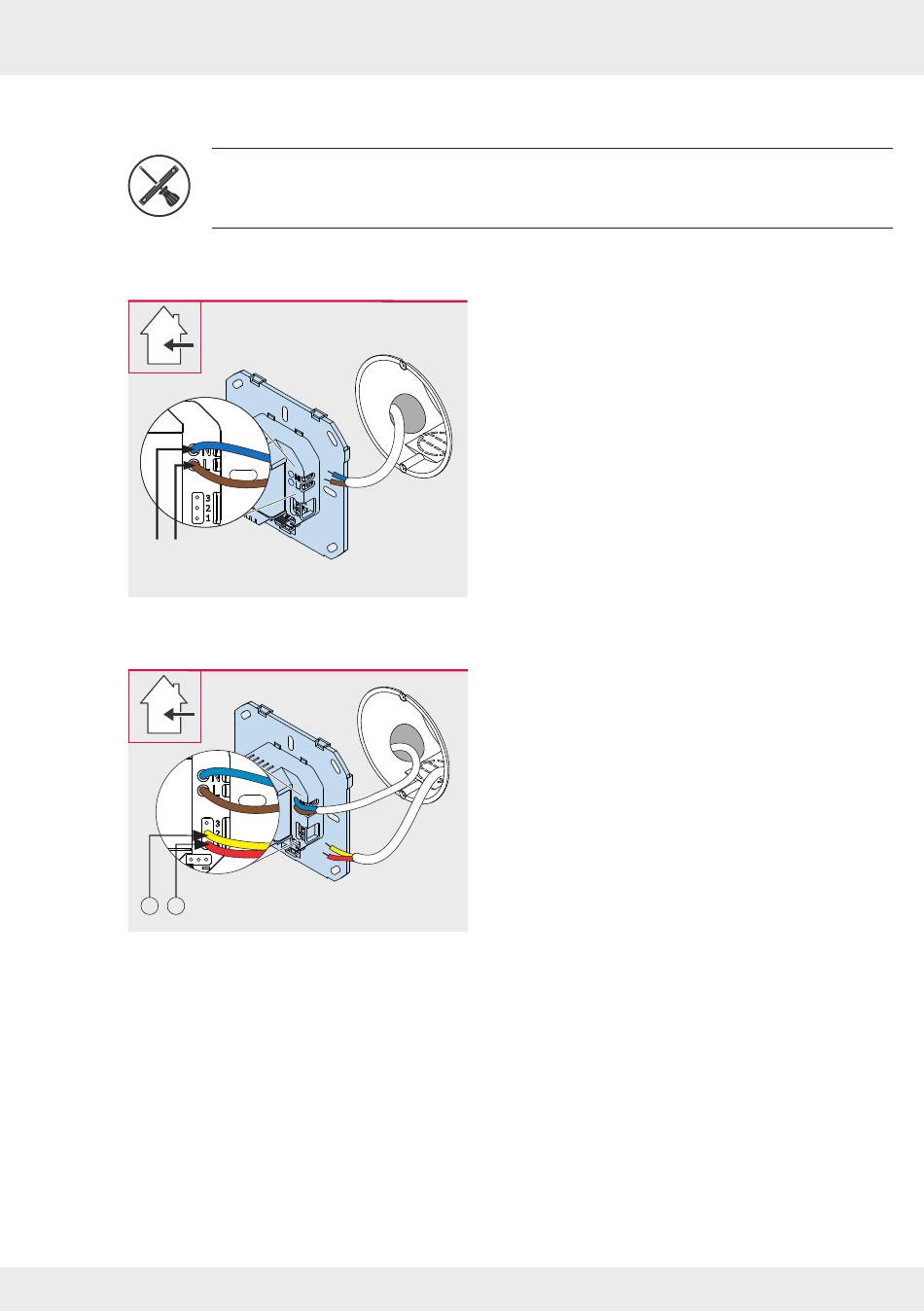

Option 1: Netzanschlusskabel verlegen
N L
Option 2: RS485-Datenkabel verlegen
2
1
inVENTer Connect | 5001-0056
1. Isolieren Sie ca. 8,5 mm am Netzanschlusskabel
mit dem Abisolierwerkzeug ab.
2. Fixieren Sie dieses Kabel (blau/braun) in der
Schraubklemme an der Grundplatte:
• Phase mit Leitung L verbinden (braun).
• Neutral-Leiter mit Leitung N verbinden (blau).
3. Schieben Sie das Netzanschlusskabel in die
Dose hinein.
► Das Netzanschlusskabel ist angeschlossen.
1. Isolieren Sie ca. 8,5 mm RS485-Datenkabel mit
dem Abisolierwerkzeug ab.
2. Fixieren Sie das RS485-Datenkabel (rot/gelb) in
der Schraubklemme an der Grundplatte:
• Signalleitung A (rot) an 1.
• Signalleitung B (gelb) an 2.
3. Schieben Sie das RS485-Datenkabel in die Dose
hinein.
► Das RS485-Datenkabel ist angeschlossen.
