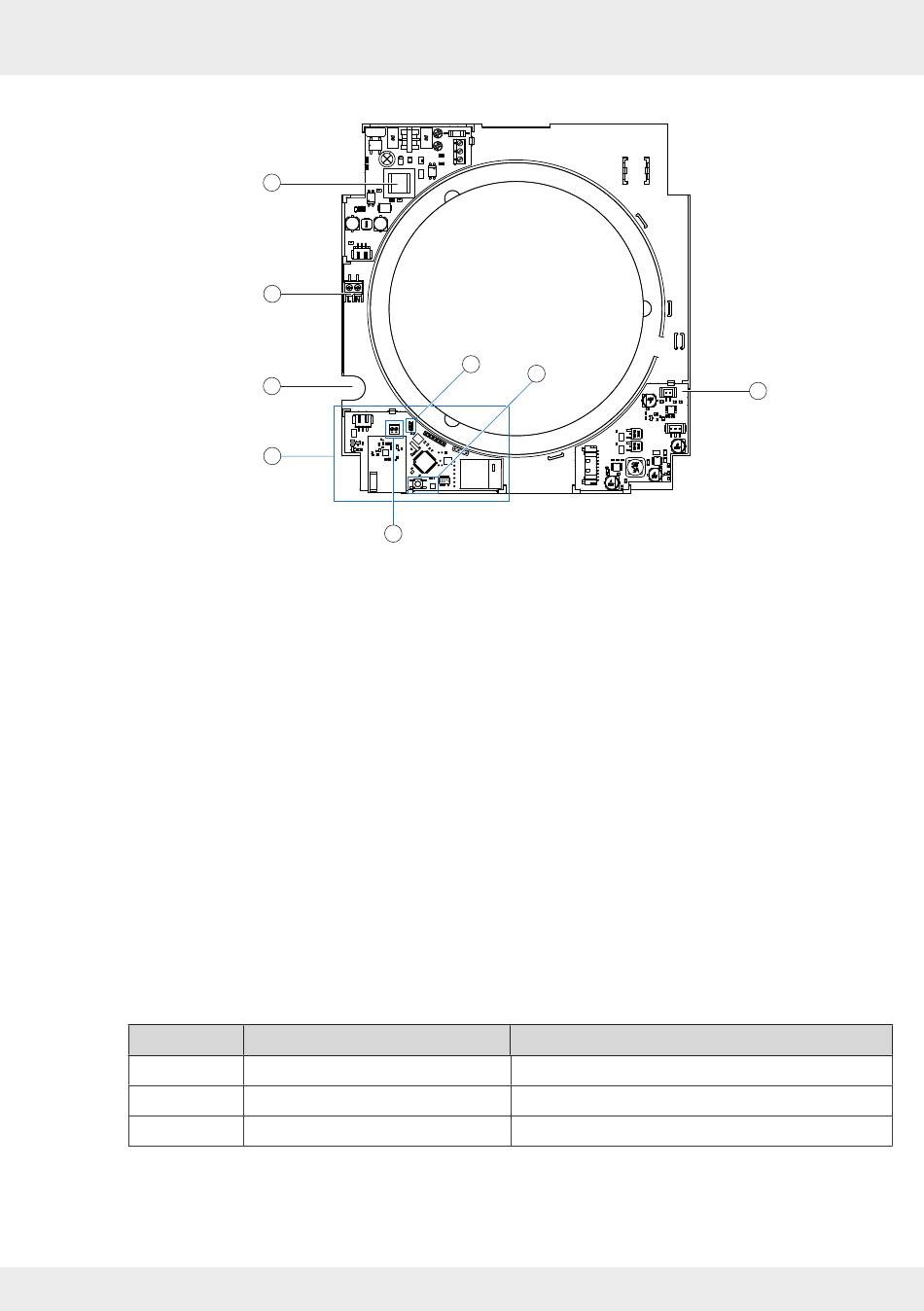

Abb. 3: Halteplatte Innenblende Connect
1 Netzteil
2 Anschlussklemme Netzkabel
3 Kabeldurchführung
4 Steuereinheit mit Funkmodul
(RF868-MHz-Schnittstelle)
5 Anschlussklemme RS485-Datenkabel (nur
notwendig bei Kommunikation per Kabel)
4.2.4

Bedien- und Anzeigeelemente

Zur Erstinbetriebnahme (siehe Bedienungsanleitung Reglerplattform Connect: Inbetriebnahme)
und zur Einbindung der Innenblende in das Lüftungssystem dienen ein Taster und eine dazugehö-
rige LED, die während der Inbetriebnahme Rückmeldungen gibt oder den Gerätestatus anzeigen
kann.
Folgende Anzeigen sind möglich und für alle zu koppelnden Geräte einheitlich:
LED-Farbe
TÜRKIS
GRÜN
GRÜN
inVENTer Connect | 5001-0056
1
2
3
4
5
LED-Zustand
leuchtet
blinkt
leuchtet
Komponenten / Innenblende Connect
6
7
6 Steckbrücke (nur notwendig bei Kommu-
nikation per Kabel)
7 Taster und LED (mehrfarbig)
8 Ventilatorsteuerung
Tabelle 3: Status-LED Anzeige gekoppelter Geräte, IB Connect
Status des Reglers
Gerät nicht gekoppelt
Geräte werden gekoppelt
Gerätekopplung abgeschlossen
8
