Installation und Montage / Schaltkontakt SK19-Connect montieren
8.7

Schaltkontakt SK19-Connect montieren

8.7.1 Wandöffnung Montagedose erstellen
8.7.2

Kabel verlegen

WARNUNG
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
→ Vor Arbeiten an elektrischen Anlagen betreffende Geräte von der Stromversorgung
trennen.
Option 1: Netzanschlusskabel verlegen
230 V AC
(max. 1,5 mm²)
106
106
Ø

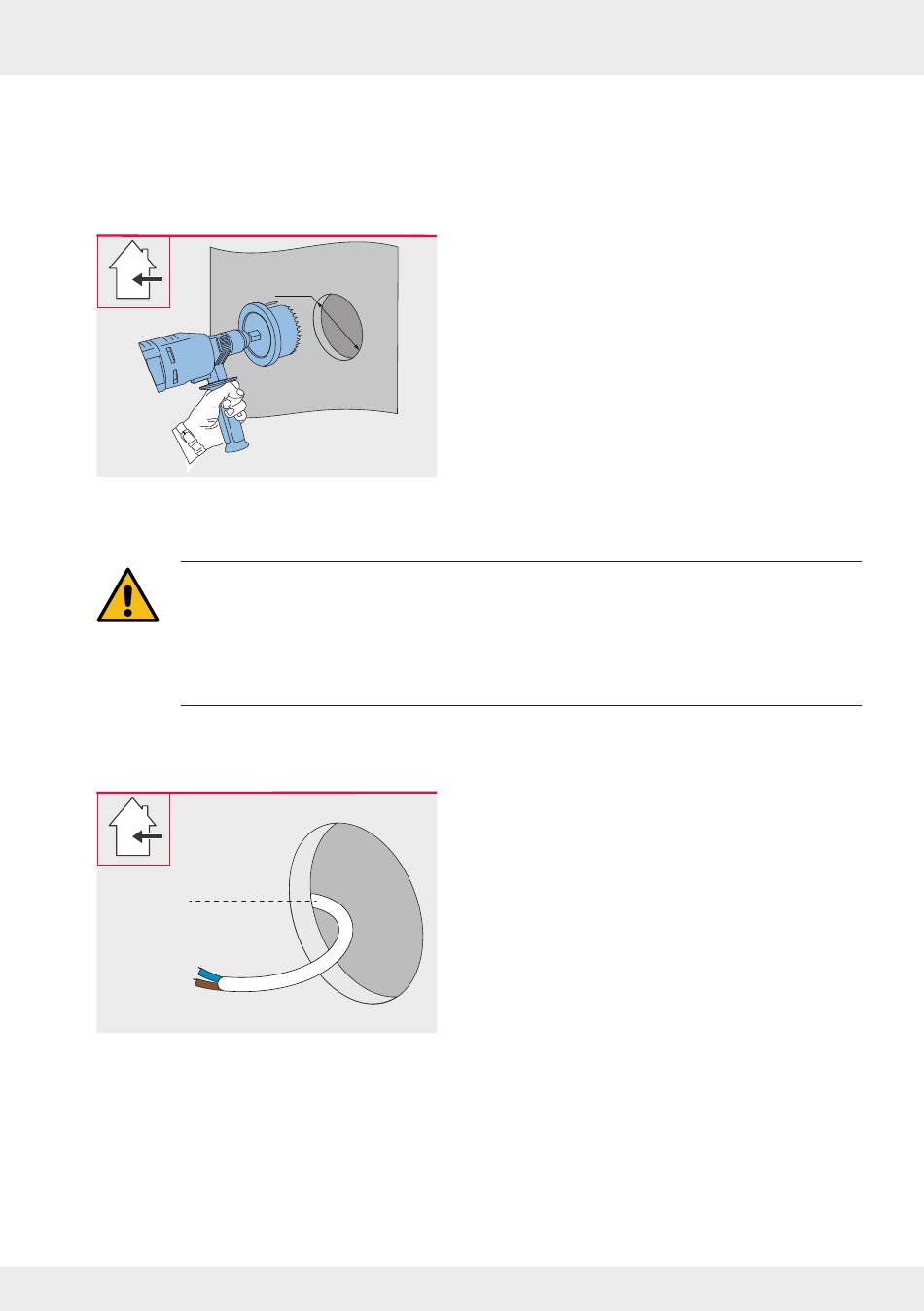

1. Erstellen Sie eine Wandöffnung:
• Unterputz: Fräsloch Ø 82 mm,
Tiefe 66 mm.
• Hohlwand: Fräsloch Ø 68 mm,
Tiefe 61 mm.
► Die Wandöffnung für die Dose ist erstellt.
1. Verlegen Sie das Netzanschlusskabel, 230 V AC,
zur Wandöffnung für den Anschluss des Schalt-
kontaktes.
► Das Netzanschlusskabel ist verlegt.
