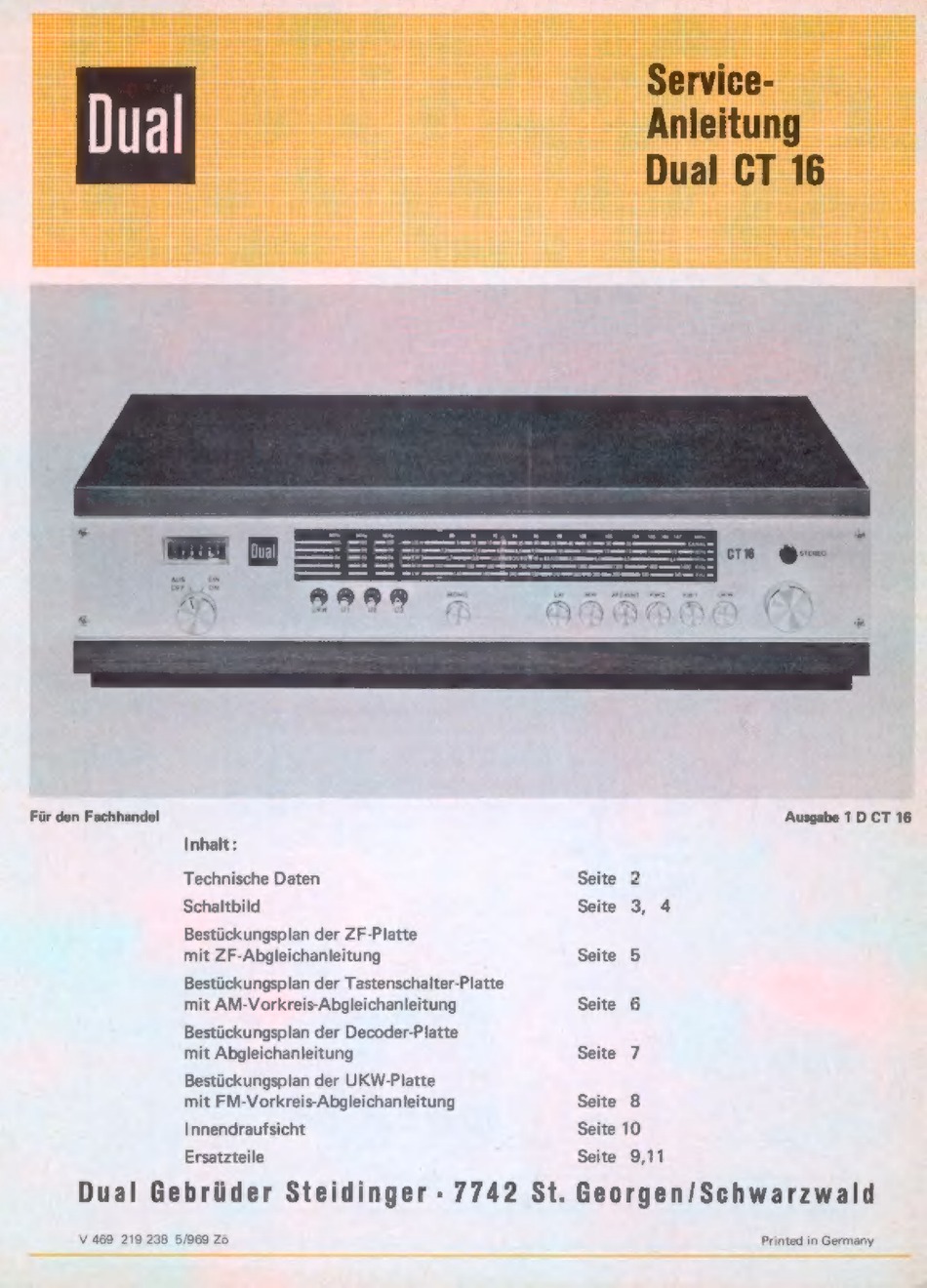

Dual CT 16 Serviceanleitung

Service-
Anleitung
Dual CT 16
Für den Fachhandel
Inhalt:
Technische Daten
Schaltbild
Bestückungsplan der ZF-Platte
mit ZF-Abgleichanleitung
Bestückungsplan der Tastenschalter-Platte
mit AM-Vorkreis-Abgleichanleitung
Bestückungsplan der Decoder-Platte
mit Abgleichanleitung
Bestückungsplan der UKW-Platte
mit FM-Vorkreis-Abgleichanleitung
Innendraufsicht
Ersatzteile
Ausgabe 1 D CT 16
Seite 2
Seite 3,
Seite 5
Seite 6
Seite 7
Seite 8
Seite 10
Seite 9,11
