Montieren des Geräts
Schritte
1. Bringen Sie die Wandhalterungen an. Um die Wandhalterungen am Gehäuse zu befestigen, entfernen Sie die äußeren sechs M4-6-
mm-Schrauben, mit denen die untere Platte am Gehäuse befestigt ist, und verwenden Sie dann dieselben Schrauben, um die
Halterungen durch die Montagebohrungen zu befestigen, wie durch die roten Kreise in der folgenden Abbildung dargestellt.

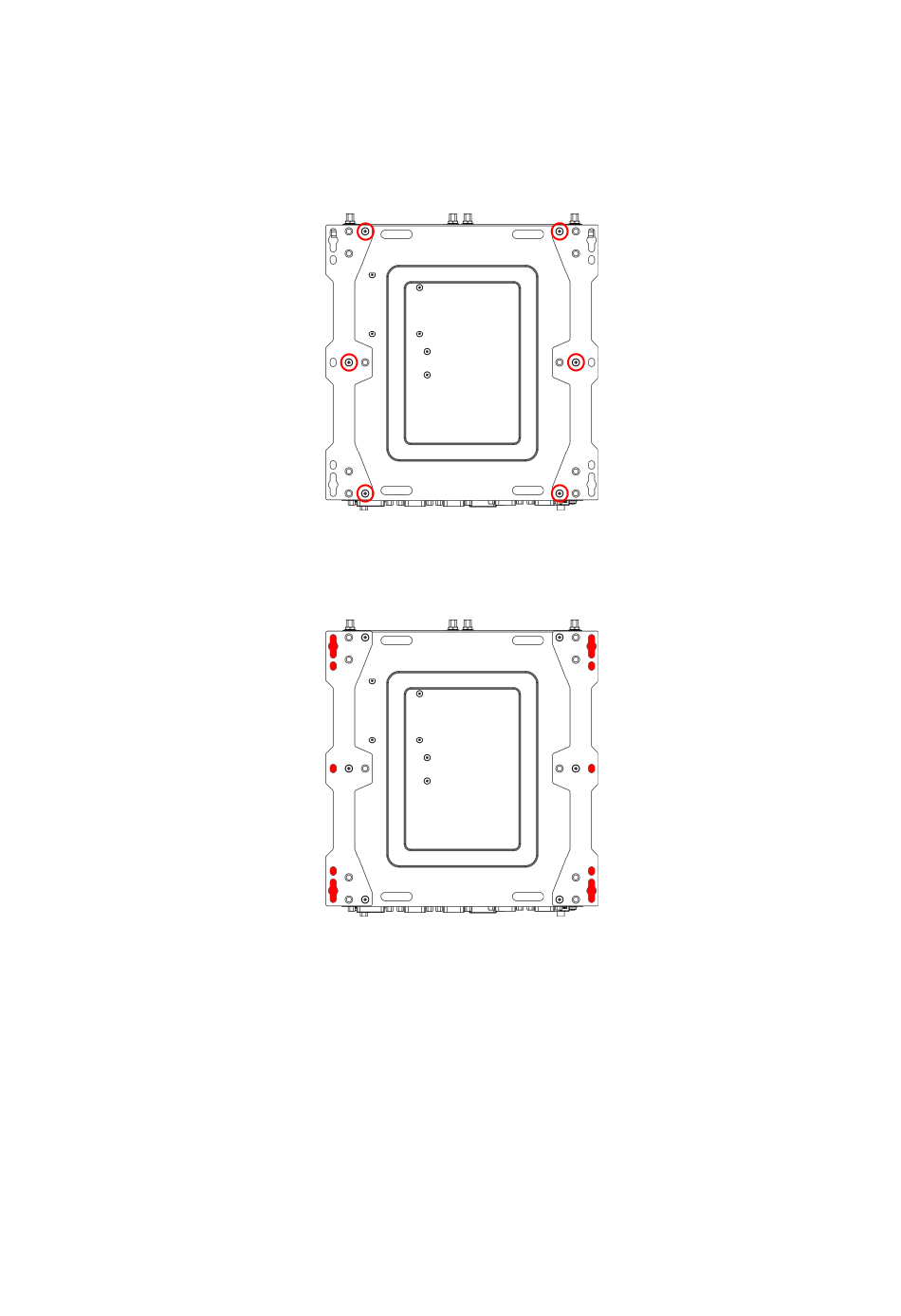

Abbildung 27. Installation der Wandhalterungen
2. Montieren Sie das Gerät mithilfe der vier dargestellten Schlüssellochöffnungen oder der sechs Montagelöcher, die alle rot dargestellt
sind, an einer Wand. Um optimale Ergebnisse zu erzielen, montieren Sie das Gerät mit der vorderen E/A-Leiste nach unten.
Abbildung 28. Schlüssellochöffnungen und Montagelöcher
Installieren von Erweiterungsmodulen
Das EGW-5200 bietet vielseitige Erweiterungskit-Lösungen, darunter 2x isolierte COM (RS-232 oder RS-422/485), 2x GbE mit PoE, 2x
isolierte GbE LAN, 2x isolierte Canbus, 8x isolierte DI/O, 4G- und 5G-Module. Informationen zur Sicherheit und zur ordnungsgemäßen
Installation finden Sie auf der EGW-5200-Seite der Dell Technologies Support-Website.
30
Erste Schritte
