Jumper zum Löschen des CMOS
Wenn ein ungewöhnlicher Zustand auftritt, der das Starten des Geräts verhindert, kann der Jumper den im CMOS gespeicherten
BIOS-Inhalt löschen und die Standardeinstellungen wiederherstellen. Entfernen Sie zum Löschen des CMOS schließen Sie den Stift Nr. 1
mit Stift Nr. 2 für mindestens drei Sekunden kurz und entfernen Sie den Jumper, um in den Normalmodus zurückzukehren (setzen Sie
wieder auf Stift Nr. 2 und 3, Standard).

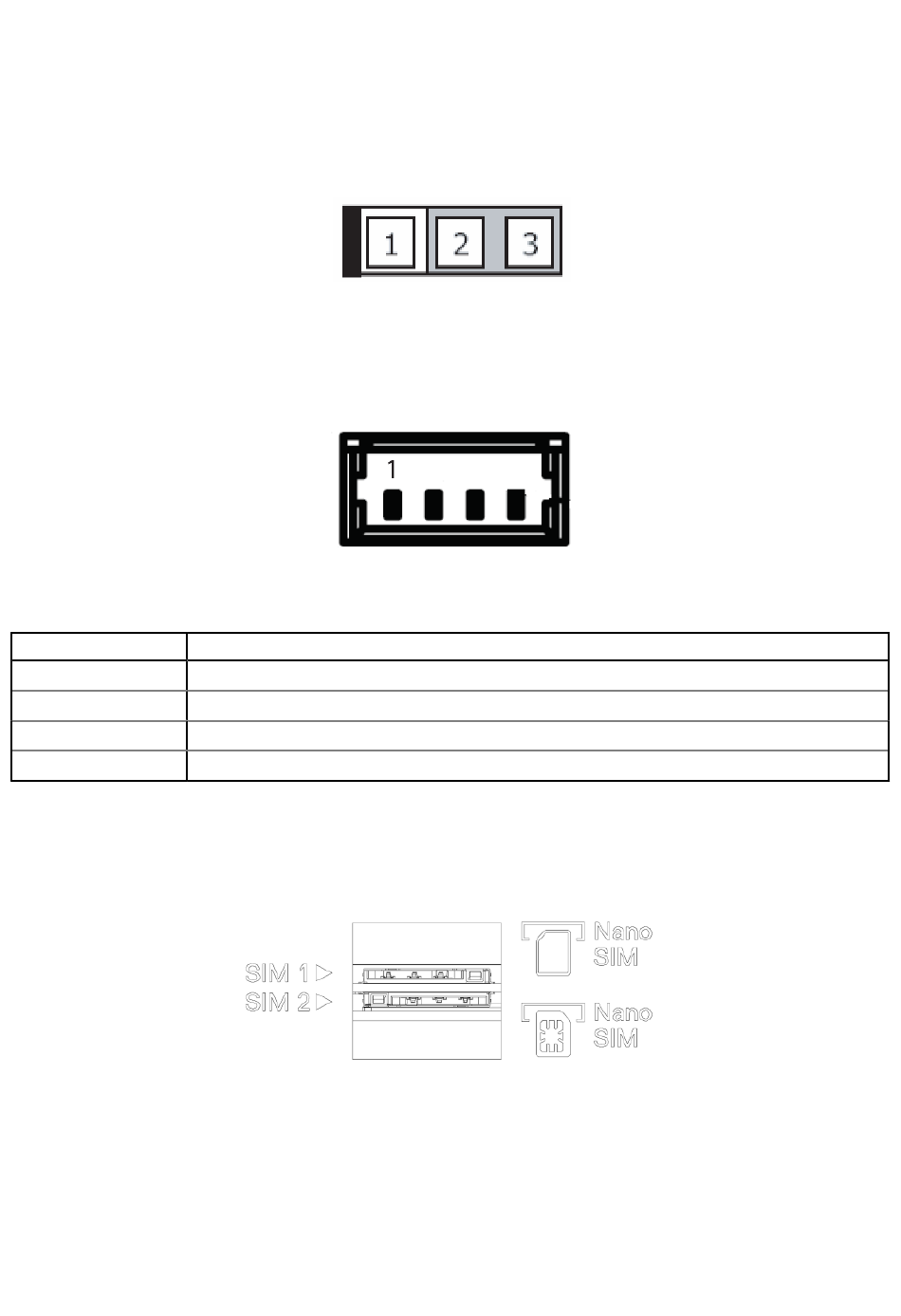

Abbildung 18. Jumper-Einstellung zum Löschen des CMOS
Erweiterter PWR/RESET-Header
Für die Tasten zum Einschalten und Zurücksetzen wird ein interner Header mit Pin-Definitionen bereitgestellt, wie gezeigt.
Abbildung 19. Pin-Positionen des PWR/RESET-Headers
Tabelle 22. Pin-Definitionen des PWR/RESET-Headers
Pin
1
2
3
4
USIM-Steckplatz
Zwei physische USIM-Kartensteckplätze befinden sich auf der rechten Seite des Gehäuses. Entfernen Sie die Abdeckung und setzen Sie
die USIM-Karten ein.
Abbildung 20. USIM-Kartenhalter
Signal
PWR_BTN-L
GND
GND
RESET_BTN-L
Systemlayout
25
