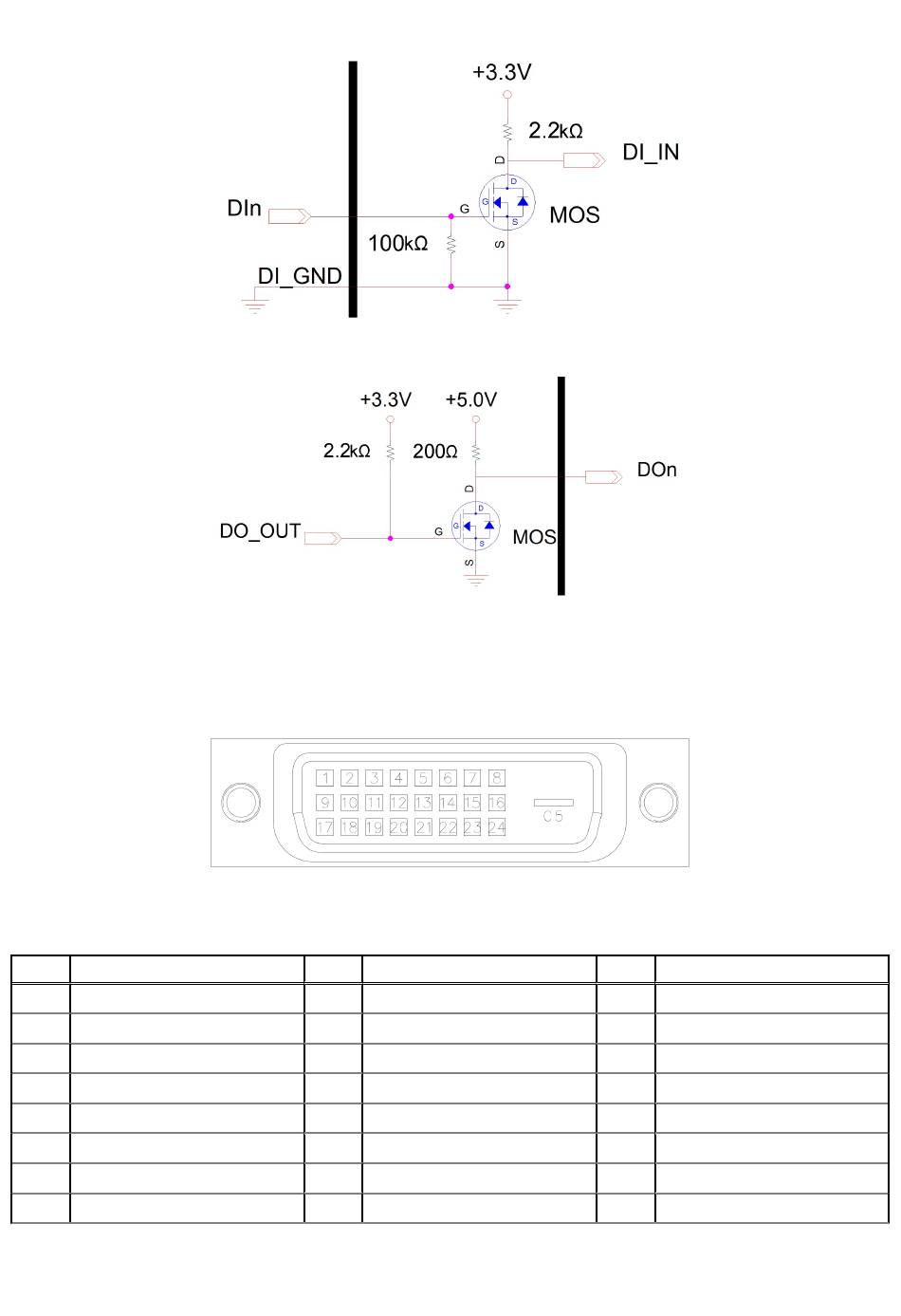

Abbildung 9. Digitaler Eingangsstromkreis
Abbildung 10. Digitaler Ausgangsstromkreis
DVI-D-Anschluss
Der EGW-5200 bietet einen DVI-D-Anschluss für den Anschluss an einen externen Monitor.
Abbildung 11. Positionen der DVI-D-Anschlussstifte
Tabelle 8. Definitionen der DVI-D-Anschlussstifte
Pin
Signal
1
DVIdata 2 –
2
DVIdata 2+
3
GND
4
k. A.
5
k. A.
6
DVIDC-Uhr
7
DVIDC-Daten
8
k. A.
16
Systemlayout
Pin
Signal
10
DVIdata 1+
11
GND
12
k. A.
13
k. A.
14
+5 V
15
GND
16
Hotplug-Erkennung
17
DVIdata 0–
Pin
Signal
19
GND
20
k. A.
21
k. A.
22
GND
23
DVI-Uhr+
24
DVI-Uhr –
C5
GND
-
-
