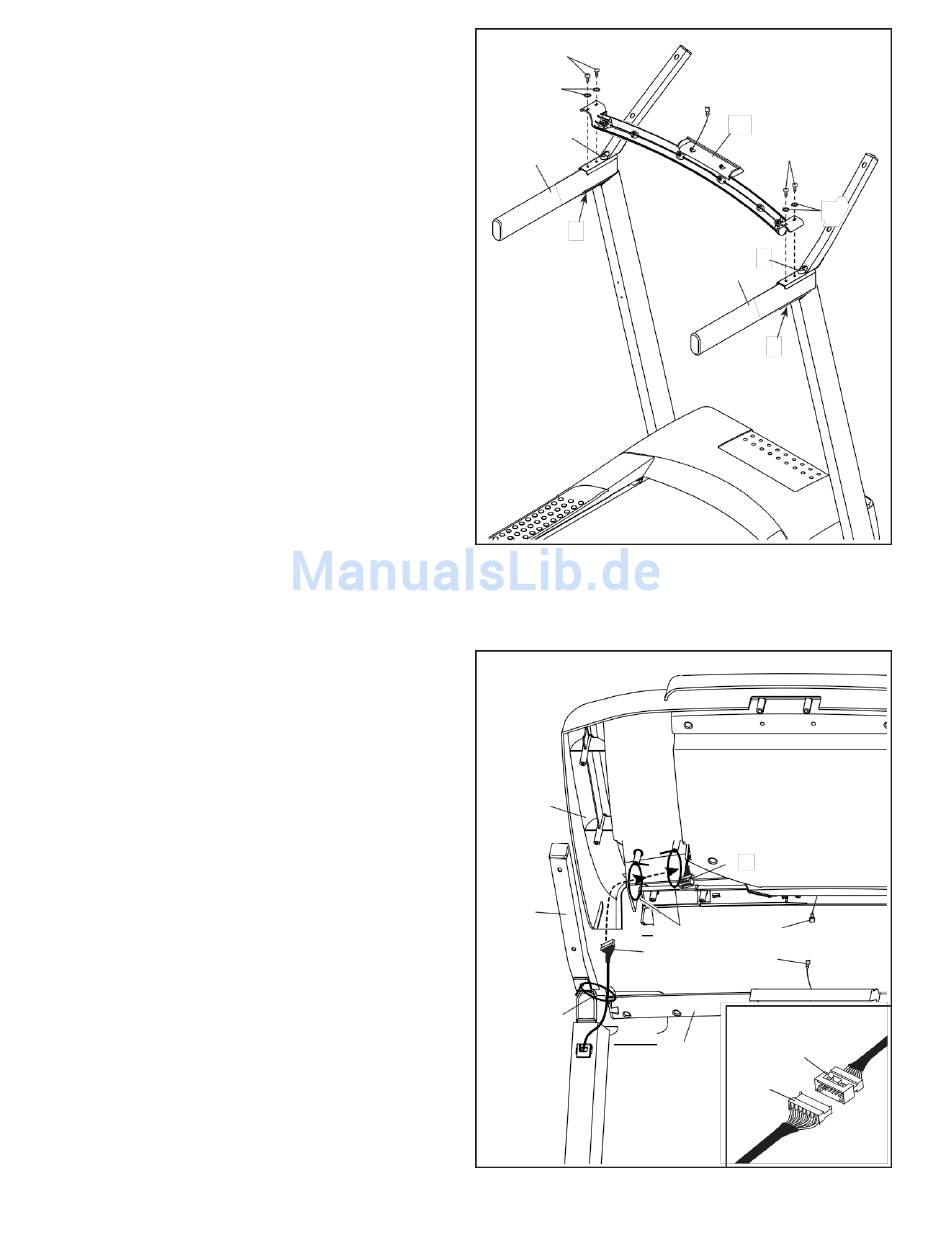

4. WICHTIG: Beschädigen Sie auf keinen Fall
die Pulsstrebe (97) – verwenden Sie keine
elektrischen Geräte und ziehen Sie die
Schrauben #10 x 3/4" (80) nicht zu fest an.
Positionieren Sie die Pulsstrebe (97) wie
dargestellt. Befestigen Sie die Pulsstrebe mit
vier Schrauben #10 x 3/4" (80) und vier
#10 Sternscheiben (83) am linken und rechten
Handgriff (69, 86); schrauben Sie alle
Schrauben per Hand ein, bevor Sie sie
festziehen.
Ziehen Sie die beiden Schrauben 3/8" x 2 3/4"
(1) und die beiden Schrauben 5/16" x 3/4" (4)
sorgfältig fest.
5. Lassen Sie eine zweite Person das Bedienfeld
(B) nahe dem rechten Handgriff (86) festhalten
(nur eine Seite wird dargestellt)..
Führen Sie das Strebenkabel (71) durch die drei
Kabelbinder (75) unter dem Bedienfeld.
Befestigen Sie die Erdungsleitung (D) an der
Erdungsleitung des Bedienfelds (98) an der
Pulsstrebe (97).
1. Siehe dazu die kleine Zeichnung. Verbinden
Sie das Strebenkabel
(71) mit dem Bedienfeldkabel (E). Die
Steckverbindungen
sollten sich problemlos verbinden lassen und
mit einem Klicken einrasten. Sollte
dies nicht der Fall sein, drehen Sie ein wenig,
und versuchen Sie es erneut. WENN SIE DIE
STECKER NICHT KORREKT VERBINDEN,
BESTEHT DIE GEFAHR, DAS BEDIENFELD
BEI EINSCHALTEN DER
STROMVERSORGUNG ZU BESCHÄDIGEN.
6
80
83
1
69
4
B
86
75
9
97
80
83
1
86
4
E
75
D
71
98
97
E
71
