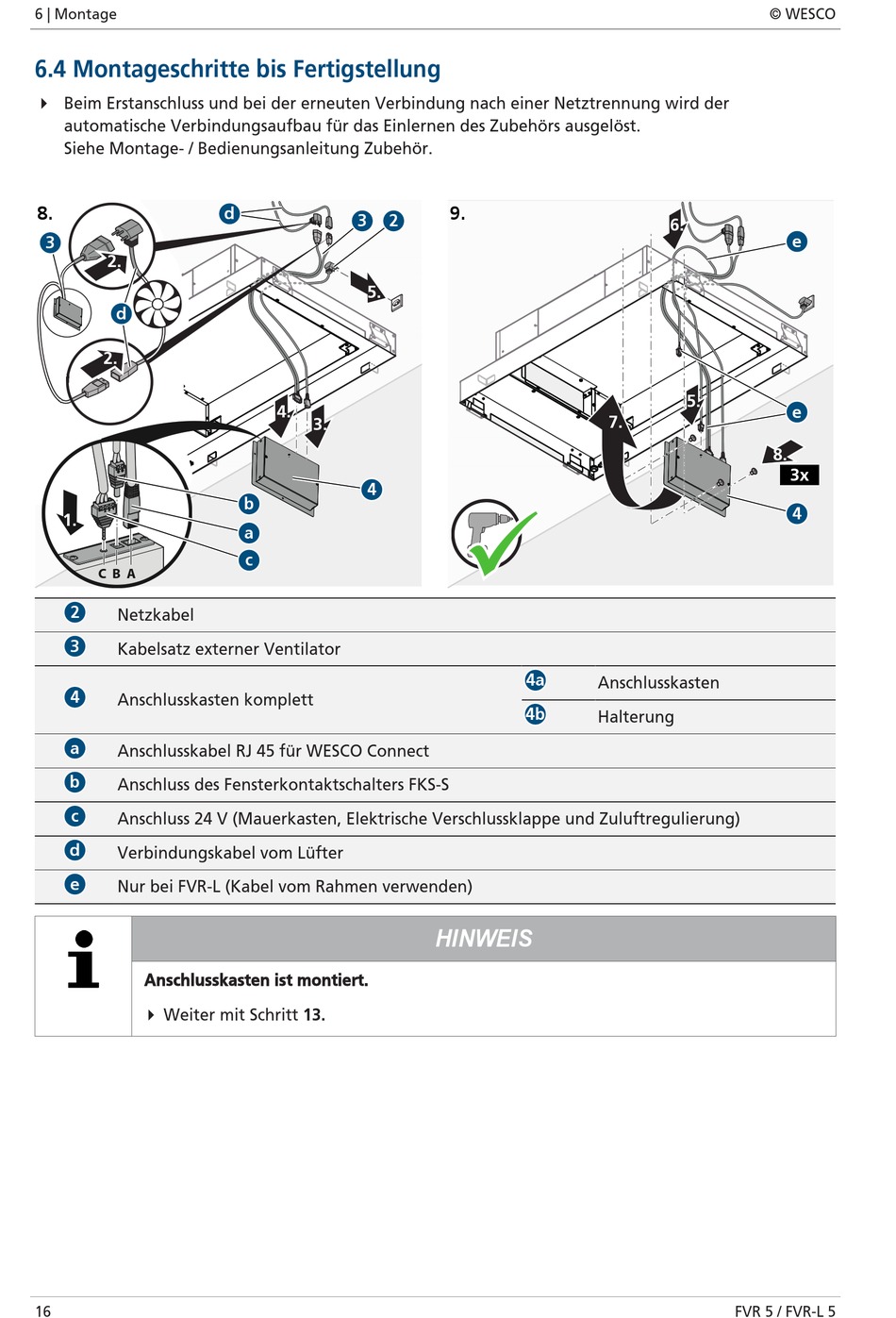

6.4 Montageschritte bis Fertigstellung

4 Beim Erstanschluss und bei der erneuten Verbindung nach einer Netztrennung wird der
automatische Verbindungsaufbau für das Einlernen des Zubehörs ausgelöst.
Siehe Montage- / Bedienungsanleitung Zubehör.
8.
3
2.
d
2.
1.
C B A
2
Netzkabel
3
Kabelsatz externer Ventilator
4
Anschlusskasten komplett
a
Anschlusskabel RJ 45 für WESCO Connect
b
Anschluss des Fensterkontaktschalters FKS-S
c
Anschluss 24 V (Mauerkasten, Elektrische Verschlussklappe und Zuluftregulierung)
d
Verbindungskabel vom Lüfter
e
Nur bei FVR-L (Kabel vom Rahmen verwenden)
Anschlusskasten ist montiert.
4 Weiter mit Schritt 13.
16
d
3 2
5.
4.
3.
4
b
a
c
9.
4a
Anschlusskasten
4b
Halterung
