Bedienungsanleitung l Mode d'emploi l Manuale d'istruzioni
FH OLEA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wesco FH OLEA

Inhaltszusammenfassung für Wesco FH OLEA

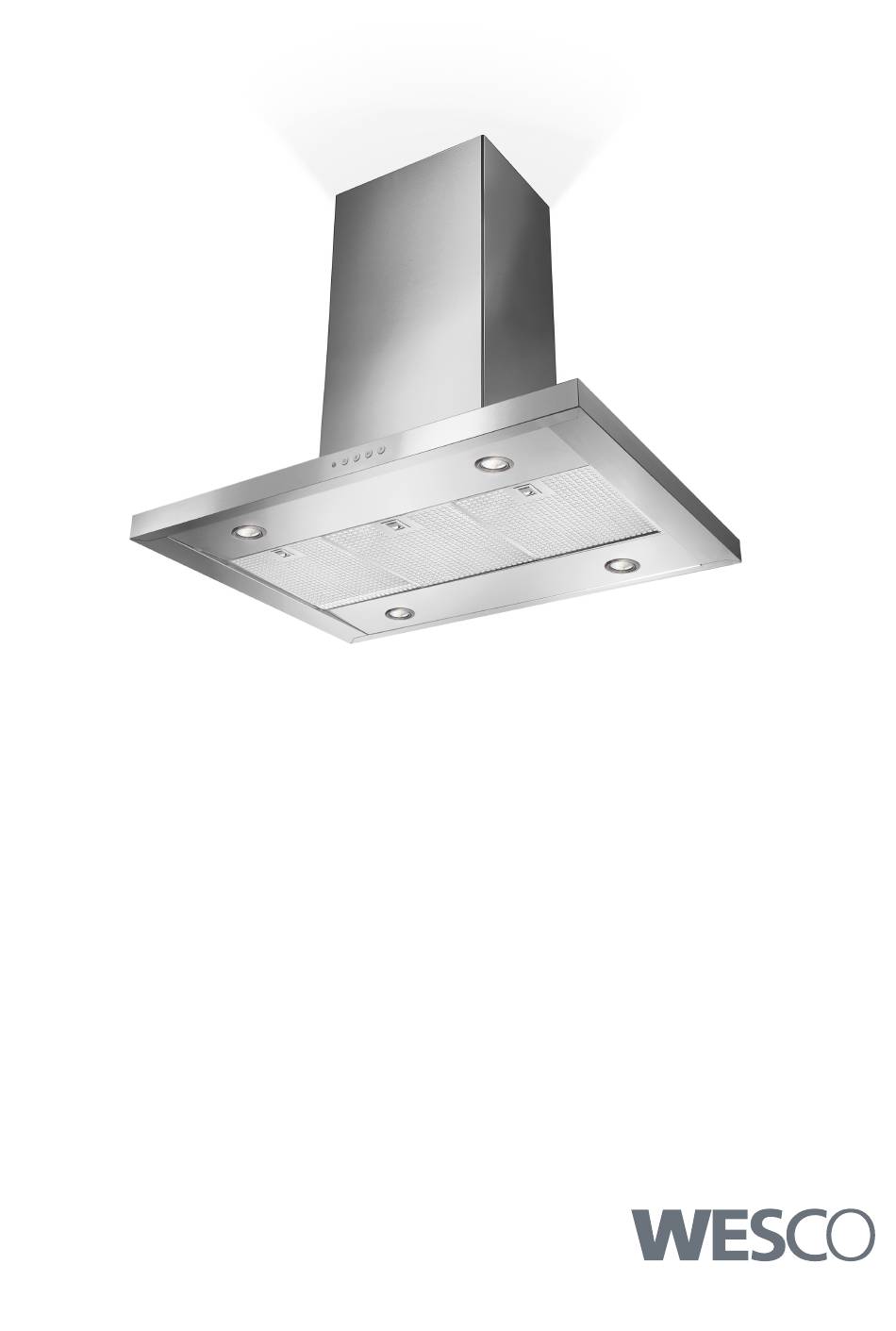

  • Seite 1 Bedienungsanleitung l Mode d'emploi l Manuale d'istruzioni FH OLEA...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................3 CHARAKTERISTIKEN ................................6 MONTAGE ..................................... 8 BEDIENUNG..................................11 REINIGUNG UND WARTUNG............................... 12 SOMMAIRE CONSIGNES DE SÉCURITÉ..............................13 CARACTERISTIQUES................................. 16 INSTALLATION..................................18 UTILISATION ..................................21 NETTOYAGE ET ENTRETIEN .............................. 22 INDICE INFORMAZIONI SULLA SICUREZZA............................ 23 CARATTERISTICHE................................26 INSTALLAZIONE .................................

  • Seite 3: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen.
  • Seite 4  Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
  • Seite 5  Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...

  • Seite 6: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf...
  • Seite 7 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1b unterer Gerüstteil Rohrschellen (nicht enthalten) Pos. Montagekomponenten Bügel ø 10 Schrauben 2,9 x 6,5 Schrauben M4 x 80 Schrauben M6 x 80 Schrauben 5,2 x 70 Schrauben 3,5 x 9,5...

  • Seite 8: Montage

    MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablo- nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
  • Seite 9 Montage des Teleskopgerüsts • Die beiden Schrauben lösen, die den unteren Gerüstteil fi- xieren und diesen aus dem Gerüst ziehen (an der Untersei- • Die beiden Schrauben lösen, die den oberen Gerüstteil fi- xieren und diesen aus dem Gerüst ziehen (an der Obersei- te).
  • Seite 10 Kaminmontage und Montage des Haubenkörpers • Den oberen Kaminteil positionieren und beim oberen Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixieren. • Gleichermaßen den unteren Kaminteil positionieren und beim unteren Gerüstteil mit Hilfe der 2 mitgelie- ferten Schrauben 12c (2,9 x 6,5) fixieren.

  • Seite 11: Bedienung

    BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird.

  • Seite 12: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.

  • Seite 13: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité...
  • Seite 14  Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à...
  • Seite 15  Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

  • Seite 16: Caracteristiques

    CARACTERISTIQUES Encombrement...
  • Seite 17 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Comandes, Lumière, Filtres Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Treillis télescopique avec Aspirateur, formé par: 7.1a Treillis supérieur 7.1b Treillis inférieur Colliers de serrage serre-tube (non compris) Réf.

  • Seite 18: Installation

    INSTALLATION Perçage Plafond/Étagère et Fixation Treillis PERÇAGE PLAFOND/ETAGERE • À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson. • Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté...
  • Seite 19 FiXATION TREILLIS • Dévisser les deux vis qui fixent la cheminée inférieure et sortir cette dernière du treillis (depuis la partie inférieure). • Dévisser les deux vis qui fixent la cheminée supérieure et sortir cette dernière du treillis (depuis la partie supérieure). Si l’on souhaite régler la hauteur du treillis, effectuer les opé- rations suivantes: •...
  • Seite 20 Montage Cheminée - Montage Corps Hotte • Positionner la Cheminée supérieure et fixer cette der- nière dans la partie supérieure du Treillis à l’aide de 2 Vis 12c (2,9 x 6,5) fournies avec l’appareil. • De la même façon, positionner la Cheminée infé- rieure et fixer cette dernière dans la partie inférieure du Treillis à...

  • Seite 21: Utilisation

    UTILISATION Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. Coupe le moteur. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Clignotant Appuyée pendant 2 secondes.

  • Seite 22: Nettoyage Et Entretien

    NETTOYAGE ET ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.

  • Seite 23: Informazioni Sulla Sicurezza

    INFORMAZIONI SULLA SICUREZZA Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio.
  • Seite 24 • Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è...
  • Seite 25 • L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura. •...

  • Seite 26: Caratteristiche

    CARATTERISTICHE Ingombro...
  • Seite 27 Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri Camino telescopico formato da: Camino superiore Camino inferiore Traliccio telescopico completo di Aspiratore, for- mato da: 7.1a Traliccio superiore 7.1b Traliccio inferiore Fascette stringitubo (non incluse) Rif. Q.tà...

  • Seite 28: Installazione

    INSTALLAZIONE Foratura Soffitto/Mensola e Fissaggio Traliccio FORATURA SOFFITTO/MENSOLA • Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura. • Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
  • Seite 29 Fissaggio Traliccio • Svitare le due viti che fissano il camino inferiore e sfilar- lo dal traliccio (dalla parte inferiore). • Svitare le due viti che fissano il camino superiore e sfilar- lo dal traliccio (dalla parte superiore). Nel caso in cui si voglia regolare l’altezza del traliccio pro- cedere come segue: •...
  • Seite 30 Montaggio Camino e Fissaggio Corpo Cappa • Posizionare il Camino superiore e fissare nella parte superiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione. • Analogamente posizionare il Camino inferiore e fis- sare nella parte inferiore al Traliccio con 2 Viti 12c (2,9 x 6,5) in dotazione.

  • Seite 31: Uso

    Quadro comandi TASTO FUNZIONI T1 Velocità Acceso Accende il Motore alla Prima velocità. Spegne il Motore. T2 Velocità Acceso Accende il Motore alla Seconda velocità. T3 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità. Lampeggiante Premuto per 2 Secondi . Attiva la Quarta velocità...

  • Seite 32: Pulizia E Manutenzione

    PULIZIA E MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.
