Inhaltszusammenfassung für Wesco FHE Teleskop Quadro 7

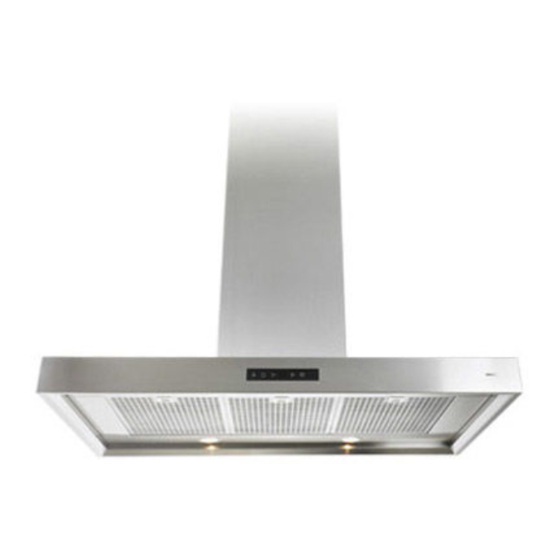

- Seite 1 FHE Teleskop Quadro 7 Montageanleitung Notice d‘assemblage Istruzioni per il montaggio...
- Seite 2 Inhaltsverzeichnis | Table des Matières | Indice Montageanleitung ............................ Notice d‘assemblage..........................Istruzioni per il montaggio ........................
-
Seite 3: Inhaltsverzeichnis
6.3.2 Elektrische Verschlussklappe 24 V (EVK) | Zuluftregulierung 24 V (ZLR) ......14 6.3.3 Mauerkasten BMK / BZLR...................... 15 6.4 Montageschritte bis Fertigstellung ....................15 6.5 Fernbedienung WFB 6 mit der Dunstabzugshaube verbinden ............19 6.6 Ein- / Ausschaltautomatik AutoRun® mit der Dunstabzugshaube verbinden......20 FHE Teleskop Quadro 7... -
Seite 4: Lieferumfang
Box 1 Dokumente für den Endkunden Montageanleitung Bohrschablone Abluftvariante Kanalabdeckung Umluftvariante Box 2 Lamellen (nur bei Umluftausführung) Haubenkörper Box 3 ** Abluftschlauch mit 2 Universalbriden Abluftausführung Umluftausführung je nach Ausführungsvariante ** optional gemäss Optionen und Zubehör FHE Teleskop Quadro 7... -
Seite 5: Benötigtes Werkzeug
▪ Akkuschrauber ▪ Hammer ▪ Gabelschlüssel SW 10 & SW 13 ▪ Bohrmaschine mit Stahlbetonbohrer ø8 mm ▪ Fettlösender WESCO Universalreiniger ▪ Dichtband für Abluftleitungen ▪ Doppelmeter / Massband ▪ Lasermessgerät, Senkblei oder ähnliches ▪ Wasserwaage FHE Teleskop Quadro 7... -
Seite 6: Bauliche Voraussetzungen
▪ Die Dunstabzugshaube sollte gemäss Norm EN 61591 auf einer maximalen Höhe von 1'150 mm ab Kochfeld montiert sein: – WESCO empfiehlt die optimale Einbauhöhe zwischen 1‘600 – 1'700 mm ab Boden (entspricht 700 – 800 mm ab Kochfeld) zu planen... -
Seite 7: Sicherheitshinweise
4.2 Erklärung Symbole in den Illustrationen Hervorhebung der Aktionsteile (Beispiel Schraubenzieher / Akkuschrauber) Handlungsschritte mit Nummerierung Teilebezeichnungen (Nummer siehe Legende Aufbau oder Lieferumfang) Bewegungs- und Richtungspfeile Akkuschrauber erlaubt Akkuschrauber verboten Betriebsart Abluft Betriebsart Umluft FHE Teleskop Quadro 7... -
Seite 8: Elektrische Gefahren Vermeiden
Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. FHE Teleskop Quadro 7... -
Seite 9: Unter- / Überdruck Vermeiden (Abluftbetrieb)
Verbrennungsgase in die Wohnräume gezogen werden. 4 Stellen Sie einen maximalen Unterdruck im Raum bzw. Lüftungsverbund (gemäss obigen Angaben) sicher. 4 Ziehen Sie zur Beurteilung den zuständigen Ofenbauer hinzu oder wenden Sie sich an den WESCO Kundendienst. FHE Teleskop Quadro 7... -
Seite 10: Sichere Bedienung
4 Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäss und kann zu Schäden führen. 4 Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemässen Gebrauch, falsche Montage oder falsche Bedienung verursacht werden. FHE Teleskop Quadro 7... -
Seite 11: Montage
© WESCO Montage | 6 6 Montage 6.1 Montageschritte bis zum Zubehöranschluss 90° ø8 x 60 mm M8 x 75 mm FHE Teleskop Quadro 7... - Seite 12 6 | Montage © WESCO SW13 4x M8 FHE Teleskop Quadro 7...
-
Seite 13: Informationen Zum Zubehöranschluss
(EVK) 24 V und Zuluftregulierung (ZLR) 24 V. VORSICHT Schadensfall Beschädigung der Dunstabzugshaube oder des Zubehörs. 4 Setzen Sie nur Zubehör ein, welches von WESCO geprüft und für die Anbindung an diese Dunstabzugshaube frei gegeben wurde. FHE Teleskop Quadro 7... -
Seite 14: Anschluss Wesco-Zubehör
Lüsterklemme mit einem Kabel an den mitgelieferten Klinkenstecker anschliessen. 6.3.1 Fensterkontaktschalter FKS-S Ader blau DC 5.5 x 2.1 mm Ader braun 4 Fensterkontaktschalter FKS-I siehe WESCO Connect. 6.3.2 Elektrische Verschlussklappe 24 V (EVK) | Zuluftregulierung 24 V (ZLR) Ader weiss Ader schwarz 3.5 mm... -
Seite 15: Mauerkasten Bmk / Bzlr
© WESCO Montage | 6 6.3.3 Mauerkasten BMK / BZLR Stecker optional Ader 2 schwarz Ader 1 schwarz 3.5 mm Stecker am Kabel verschweisst 6.4 Montageschritte bis Fertigstellung M4 x 10 mm M4 x 10 mm optional FHE Teleskop Quadro 7... - Seite 16 6 | Montage © WESCO 4x M6 SW10 4x M6 FHE Teleskop Quadro 7...
- Seite 17 © WESCO Montage | 6 100 % 25 % 100 % 4 Netzsicherung einschalten. 2. 3. optional FHE Teleskop Quadro 7...
- Seite 18 HINWEIS Endreinigung. 4 Wir empfehlen für die Endreinigung der Dunstabzugshaube WESCO Reinigungs- und Pflegemittel. 4 Eine Übersicht der WESCO Reinigungs- und Pflegemittel finden Sie im entsprechenden Kapitel in der Bedienungsanleitung. HINWEIS Verbinden Zubehör. 4 Fernbedienung WFB 6: Siehe Kapitel «Fernbedienung WFB 6 mit der Dunstabzugshaube verbinden [} Seite 19]».
-
Seite 19: Fernbedienung Wfb 6 Mit Der Dunstabzugshaube Verbinden
Video anschauen Touchbedienfeld 4 Drücken Sie gleichzeitig die Tasten 1 und i für min. 5 Sekunden, bis alle Tasten blinken. Der Verbindungsmodus an der Dunstabzugshaube ist nun für 2 Minuten aktiv. Die Tasten 1 und i blinken. FHE Teleskop Quadro 7... -
Seite 20: Ein- / Ausschaltautomatik Autorun® Mit Der Dunstabzugshaube Verbinden
Video anschauen Touchbedienfeld 4 Drücken Sie gleichzeitig die Tasten 1 und i für min. 5 Sekunden, bis alle Tasten blinken. Der Verbindungsmodus an der Dunstabzugshaube ist nun für 2 Minuten aktiv. Die Tasten 1 und i blinken. FHE Teleskop Quadro 7... - Seite 21 6.1 Étapes de montage sur le raccordement des accessoire..............29 6.2 Informations sur le raccordement des accessoires ................31 6.3 Raccordement d’accessoires WESCO ....................32 6.3.1 Contacteur fenêtre FKS-S...................... 32 6.3.2 Clapet de fermeture électrique 24 V (EVK) | Régulateur d'entrée d'air 24 V (ZLR) ..32 6.3.3 Caisson mural BMK/BZLR ......................
-
Seite 22: Contenu De La Livraison
Lamelles (uniquement version avec recirculation) Corps de hotte Box 3 ** Tuyau d'évacuation avec 2 brides universelles Modèle à extraction d’air Modèle à circulation d’air selon la variante de modèle ** en option selon les options et les accessoires FHE Teleskop Quadro 7... -
Seite 23: Outils Nécessaires
▪ Marteau ▪ Clé à fourche d’ouverture 10 & 13 ▪ Perceuse avec mèche à béton armé ø8 mm ▪ Nettoyant universel dégraissant WESCO ▪ Ruban d’étanchéité pour tuyaux d’échappement ▪ Double-mètre / mètre ruban ▪ Appareil de mesure à laser, fil à plomb ou autres appareils semblables ▪... -
Seite 24: Conditions De Construction
▪ En vertu de la norme EN 61591, il convient de ne pas installer la hotte à plus de 1'150 mm au-dessus du plan de cuisson: – WESCO recommande de prévoir l'installation à une hauteur optimale entre 1‘600 et 1'700 mm à partir du sol (correspond à 700 – 800 mm depuis le plan de cuisson) -
Seite 25: Consignes De Sécurité
Etapes numérotées Désignation des pièces (pour le numéro voir légende structure ou contenu de la livraison) Flèches du mouvement et de la direction Visseuse sans fil autorisée Visseuse sans fil interdite Mode extraction d'air Mode circulation d'air FHE Teleskop Quadro 7... -
Seite 26: Éviter Les Risques Électriques
été informées de l’emploi sécurisé de l’appareil et des dangers encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. FHE Teleskop Quadro 7... -
Seite 27: Éviter La Dépression/Surpression (Mode Extraction D'air)
4 Garantissez une amenée d’air frais contrôlée et suffisante. Cela est possible par exemple avec les solutions suivantes : – Contacteur fenêtre WESCO – Régulation de l’air d’admission WESCO 4.7 Influence des combustions (Mode extraction d’air) Aucun type d’installation de ventilation ne doit causer une dépression qui entraverait le fonctionnement du groupe de combustion. -
Seite 28: Exploitation En Toute Sécurité
4 Toute autre utilisation ou toute modification de l’appareil est considérée comme non réglementaire et peut entraîner des dommages. 4 Le fabricant rejette toute responsabilité quant aux dommages faisant suite à une utilisation non réglementaire, à un montage inapproprié ou à une mauvaise manipulation. FHE Teleskop Quadro 7... -
Seite 29: Montage
© WESCO Montage | 6 6 Montage 6.1 Étapes de montage sur le raccordement des accessoire 90° ø8 x 60 mm M8 x 75 mm FHE Teleskop Quadro 7... - Seite 30 6 | Montage © WESCO SW13 4x M8 FHE Teleskop Quadro 7...
-
Seite 31: Informations Sur Le Raccordement Des Accessoires
RJ 45 DC 5.5 x 2.1 mm 3.5 mm Prise de raccordement pour WESCO Connect. La connexion à un ordinateur ou à d’autres appareils n’est pas autorisée. Douille creuse pour le raccordement de l‘interrupteur de contact de fenêtre FKS-S. Prise jack pour le raccordement de caisson mural BMK/BZLR, clapet de fermeture électrique (EVK) 24 V et régulateur d'entrée d'air (ZLR) 24 V. -
Seite 32: Raccordement D'accessoires Wesco
6.3.1 Contacteur fenêtre FKS-S Fil bleu DC 5.5 x 2.1 mm Fil brun 4 Contacteur fenêtre FKS-I, voir WESCO Connect. 6.3.2 Clapet de fermeture électrique 24 V (EVK) | Régulateur d'entrée d'air 24 V (ZLR) Fil blanc Fil noir 3.5 mm... -
Seite 33: Caisson Mural Bmk/Bzlr
6.3.3 Caisson mural BMK/BZLR Connecteur en option Fil 2 noir Fil 1 noir 3,5 mm Connecteur soudé au câble 6.4 Étapes de montage jusqu'à la fin M4 x 10 mm M4 x 10 mm en option FHE Teleskop Quadro 7... - Seite 34 6 | Montage © WESCO 4x M6 SW10 4x M6 FHE Teleskop Quadro 7...
- Seite 35 © WESCO Montage | 6 100 % 25 % 100 % 4 Activer le fusible secteur. 2. 3. en option FHE Teleskop Quadro 7...
- Seite 36 Nettoyage final. 4 Pour le nettoyage final de la hotte, nous recommandons les produits de nettoyage et d'entretien WESCO. 4 Vous trouverez un aperçu des produits de nettoyage et d'entretien WESCO au chapitre correspondant de la notice d'instructions. REMARQUE Raccordement des accessoires.
-
Seite 37: Couplage De La Télécommande Wfb 6 Avec La Hotte
4 Appuyez simultanément sur les touches 1 et i pendant au moins 5 secondes, jusqu'à ce que toutes les touches clignotent. Le couplage avec la hotte est maintenant activé pour 2 minutes. Les touches 1 et i clignotent. FHE Teleskop Quadro 7... -
Seite 38: Couplage Du Synchroniseur Autorun
4 Appuyez simultanément sur les touches 1 et i pendant au moins 5 secondes, jusqu'à ce que toutes les touches clignotent. Le couplage avec la hotte est maintenant activé pour 2 minutes. Les touches 1 et i clignotent. FHE Teleskop Quadro 7... - Seite 39 6.1 Fasi di montaggio fino al collegamento degli accessori..............47 6.2 Informazioni sul collegamento degli accessori ................49 6.3 Collegamento accessori WESCO ....................... 50 6.3.1 Interruttore di contatto per finestre FKS-S................50 6.3.2 Sportello di chiusura elettrico 24 V (EVK) | Regolazione dell'aria in entrata 24 V (ZLR) .. 50 6.3.3 Cassetta a muro BMK/BZLR....................
-
Seite 40: Dotazione Di Fornitura
Corpo della cappa Box 3 ** Tubo flessibile di scarico con 2 fascette universali Versione con scarico dell’aria Versione con modalità di ricircolo in base alla variante ** opzionale a seconda delle opzioni e degli accessori FHE Teleskop Quadro 7... -
Seite 41: Utensili Necessari
▪ Trapano con punta per cemento armato ø8 mm ▪ Sgrassatore universale WESCO ▪ Nastro ermetico per tubazioni ▪ Metro doppio / metro a nastro ▪ Strumento di misurazione al laser, piombino o simile ▪ Livella FHE Teleskop Quadro 7... -
Seite 42: Presupposti Della Struttura Edilizia
© WESCO 3 Presupposti della struttura edilizia ▪ Per ottenere il migliore risultato di aspirazione, WESCO consiglia di progettare la cappa aspirante con una larghezza superiore a quella del piano cottura (pianta della cappa aspirante maggiore della pianta del piano cottura): –... -
Seite 43: Indicazioni Di Sicurezza
Passi di azione con numerazione Denominazioni parziali (per il numero, vedere la didascalia Struttura o Volume di fornitura) Frecce di movimento e direzione Avvitatore a batteria consentito Avvitatore a batteria vietato Modalità operativa Scarico Modalità operativa Ricircolo FHE Teleskop Quadro 7... -
Seite 44: Pericolo Dovuto All'elettricità
Ai bambini non è consentito giocare con il dispositivo. La pulizia e la manutenzione da parte dell’utente non deve essere condotta da bambini in assenza di supervisione. FHE Teleskop Quadro 7... -
Seite 45: Evitare Depressione O Sovrapressione (Modalità Di Scarico)
4 Nell’ambiente o nel sistema di aerazione assicurare una depressione massima (in base alle indicazioni riportate sopra). 4 Incaricare un fumista competente o rivolgersi al servizio di assistenza WESCO per valutare la correttezza del sistema utilizzato. FHE Teleskop Quadro 7... -
Seite 46: Utilizzo Sicuro
4 Qualsiasi altra modalità d’impiego o di modifica del dispositivo non sarà considerata a norma e potrebbe causare danni. 4 Il produttore non si assume alcuna responsabilità per danni derivati dall’impiego non a norma, dal montaggio errato o da un utilizzo improprio. FHE Teleskop Quadro 7... -
Seite 47: Montaggio
© WESCO Montaggio | 6 6 Montaggio 6.1 Fasi di montaggio fino al collegamento degli accessori 90° ø8 x 60 mm M8 x 75 mm FHE Teleskop Quadro 7... - Seite 48 6 | Montaggio © WESCO SW13 4x M8 FHE Teleskop Quadro 7...
-
Seite 49: Informazioni Sul Collegamento Degli Accessori
RJ 45 DC 5.5 x 2.1 mm 3.5 mm Presa di collegamento per WESCO Connect. La connessione a un computer o a un altro dispositivo non è consentita. Boccola cava per il collegamento del contatto di prossimità per finestra FKS-S. -
Seite 50: Collegamento Accessori Wesco
6.3.1 Interruttore di contatto per finestre FKS-S Filo blu DC 5.5 x 2.1 mm Filo marrone 4 Interruttore di contatto per finestre FKS-I vedi WESCO Connect. 6.3.2 Sportello di chiusura elettrico 24 V (EVK) | Regolazione dell'aria in entrata 24 V (ZLR) Filo bianco Filo nero 3.5 mm... -
Seite 51: Cassetta A Muro Bmk/Bzlr
Montaggio | 6 6.3.3 Cassetta a muro BMK/BZLR Spina opzionale Filo 2 nero Filo 1 nero 3,5 mm Spina saldata al cavo 6.4 Fasi di montaggio fino al completamento M4 x 10 mm M4 x 10 mm opzionale FHE Teleskop Quadro 7... - Seite 52 6 | Montaggio © WESCO 4x M6 SW10 4x M6 FHE Teleskop Quadro 7...
- Seite 53 © WESCO Montaggio | 6 100 % 25 % 100 % 4 Attivare il fusibile. 2. 3. opzionale FHE Teleskop Quadro 7...
- Seite 54 Pulizia finale. 4 Consigliamo per la pulizia finale della cappa aspirante WESCO dei prodotti per la pulizia e la cura. 4 Per l'elenco dei WESCO prodotti per la pulizia e la cura vedere il rispettivo capitolo nelle istruzioni per l'uso. NOTA Collegamento di accessori.
-
Seite 55: Collegare Telecomando Wfb 6 Con La Cappa Aspirante
4 Premere contemporaneamente i tasti 1 e i per min. 5 secondi finché tutti i tasti lampeggiano. Fatto questo, la modalità di collegamento sulla cappa aspirante risulta attiva per 2 minuti. I tasti 1 e i lampeggiano. FHE Teleskop Quadro 7... -
Seite 56: Collegamento Della Funzione Accensione/Spegnimento Automatici Autorun® Con La Cappa Aspirante
4 Premere contemporaneamente i tasti 1 e i per min. 5 secondi finché tutti i tasti lampeggiano. Fatto questo, la modalità di collegamento sulla cappa aspirante risulta attiva per 2 minuti. I tasti 1 e i lampeggiano. FHE Teleskop Quadro 7... - Seite 57 WESCO AG Küchenlüftung Tägerhardstrasse 110 CH-5430 Wettingen Fachhandel Verkauf / Beratung Tel. +41 56 438 10 40 fachhandel@wesco.ch Privatkunden / Kundendienst Tel. +41 56 438 10 10 kundendienst@wesco.ch info@wesco.ch www.wesco.ch WESCO AG Aération de cuisine Chemin de Mongevon 2 CH-1023 Crissier Vente / Service après-vente /...
