Silent Gliss ROLLO-SYSTEME Bedienungsanleitung Seite 94

Fascia / Box
Fascia / Box mit
seitlichen
Führungsschienen
SG 11542
MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
94
Detaillierte Montageinformationen siehe
Silent Gliss Website

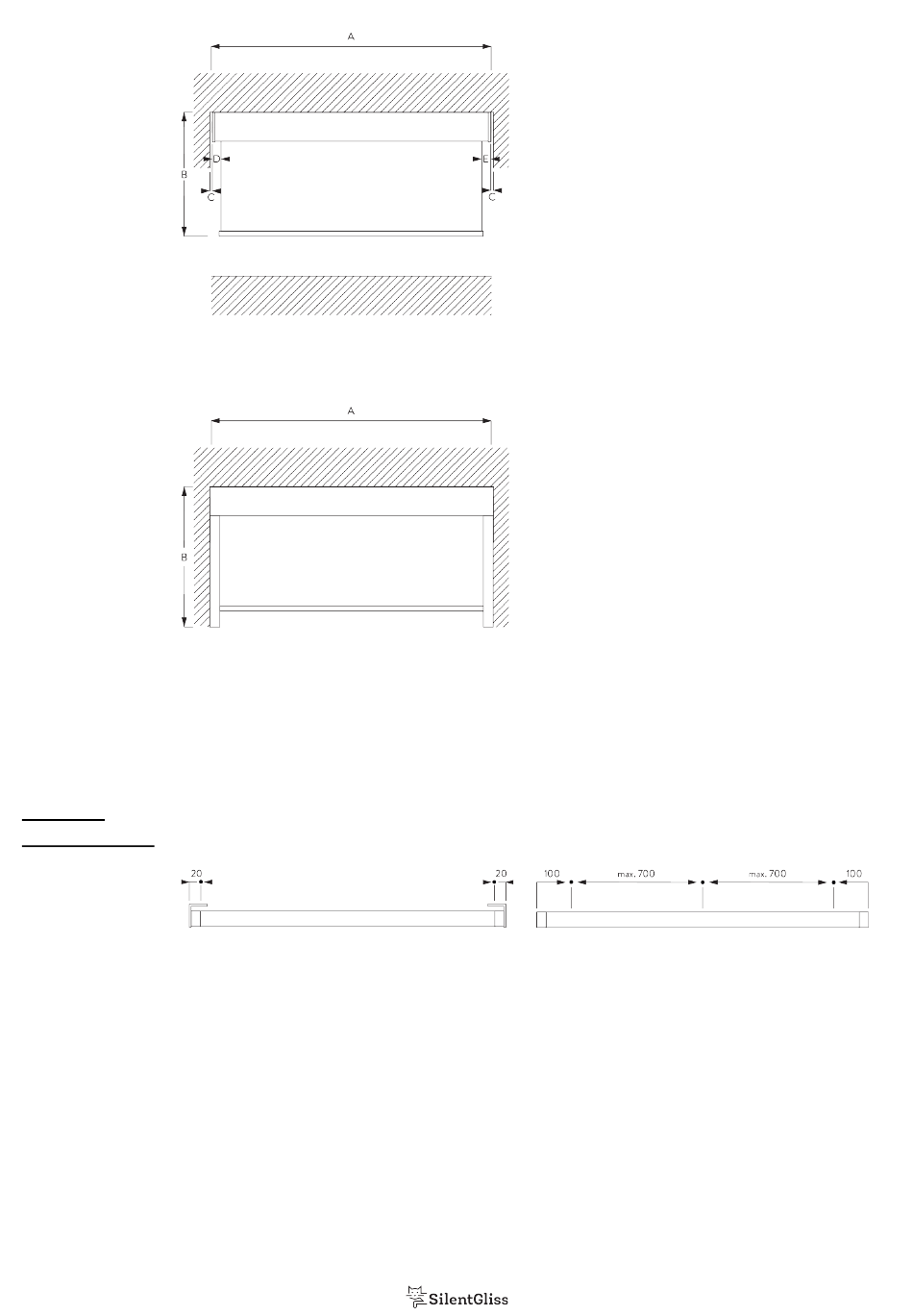

Träger (Wand, Decke)
A: Systembreite
B: Systemhöhe
C: Spalt: min. 10 mm (wenn Abdeckung verwendet wird)*
D: Lichtspalt: 20 mm
E: Lichtspalt Antriebsseite: 27 mm
Bemerkung:
Unterschiedliche Lichtspalte siehe Motorenspezifikationen.
*Es ist möglich, die Fascia breiter als das System zu machen,
um den Abstand zwischen Wand und System zu verringern.
A: Systembreite
B: Systemhöhe
Fascia / Box & Montageprofil SG 11181 (Wand, Decke)
SG 4970
