Silent Gliss ROLLO-SYSTEME Bedienungsanleitung Seite 63

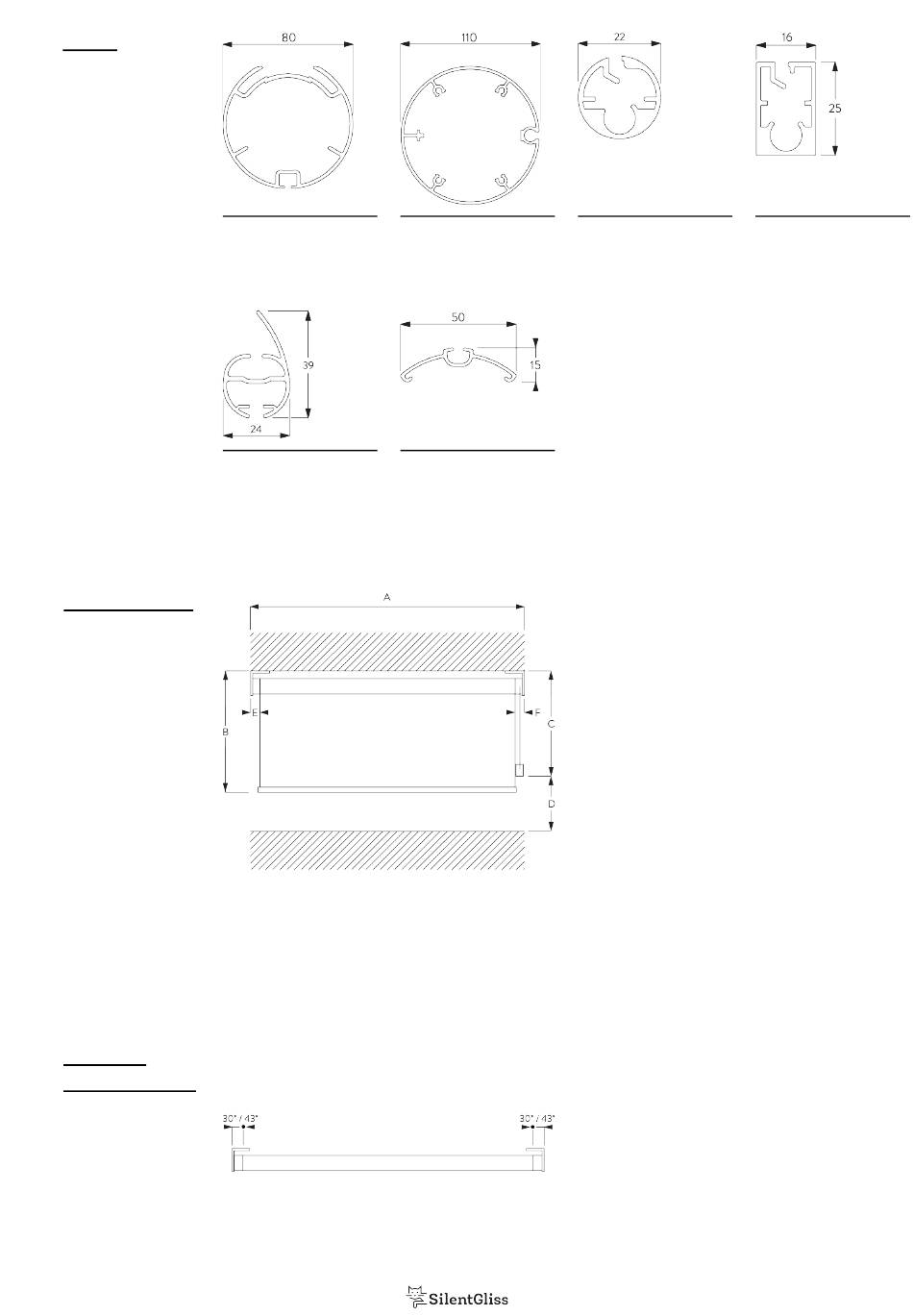

B. PROFIL
Profilinformationen
C. MASSAUFNAHME
inkl. Trägerabdeckung
(15 mm)
MONTAGE
A. MONTAGE-
INFORMATIONEN
Montagepunkte
SG 4840
SG 4901
Rohr ø 80 mm
SG 4903
Beschwerung
Detaillierte Montageinformationen siehe
Silent Gliss Website
SG 4957
Rohr ø 110 mm
SG 4902
Profil
SG 10760
Beschwerung
A: Systembreite
B: Systemhöhe
C: Kettenhöhe
D: Kindersicherung SG 10731 min. 150 cm über Boden
Rohr SG 4901 (ø 80 mm):
E: Lichtspalt: 44 mm
F: Lichtspalt Antriebsseite: 40 mm
Rohr SG 4957 (ø 110 mm):
E: Lichtspalt: 42 mm
F: Lichtspalt Antriebsseite: 42 mm
Bemerkung:
Alle Masse beinhalten 15 mm für die Trägerabdeckung pro
Seite!
*30 mm ohne Abdeckung
*43 mm mit Abdeckung
SG 10770
Beschwerung
